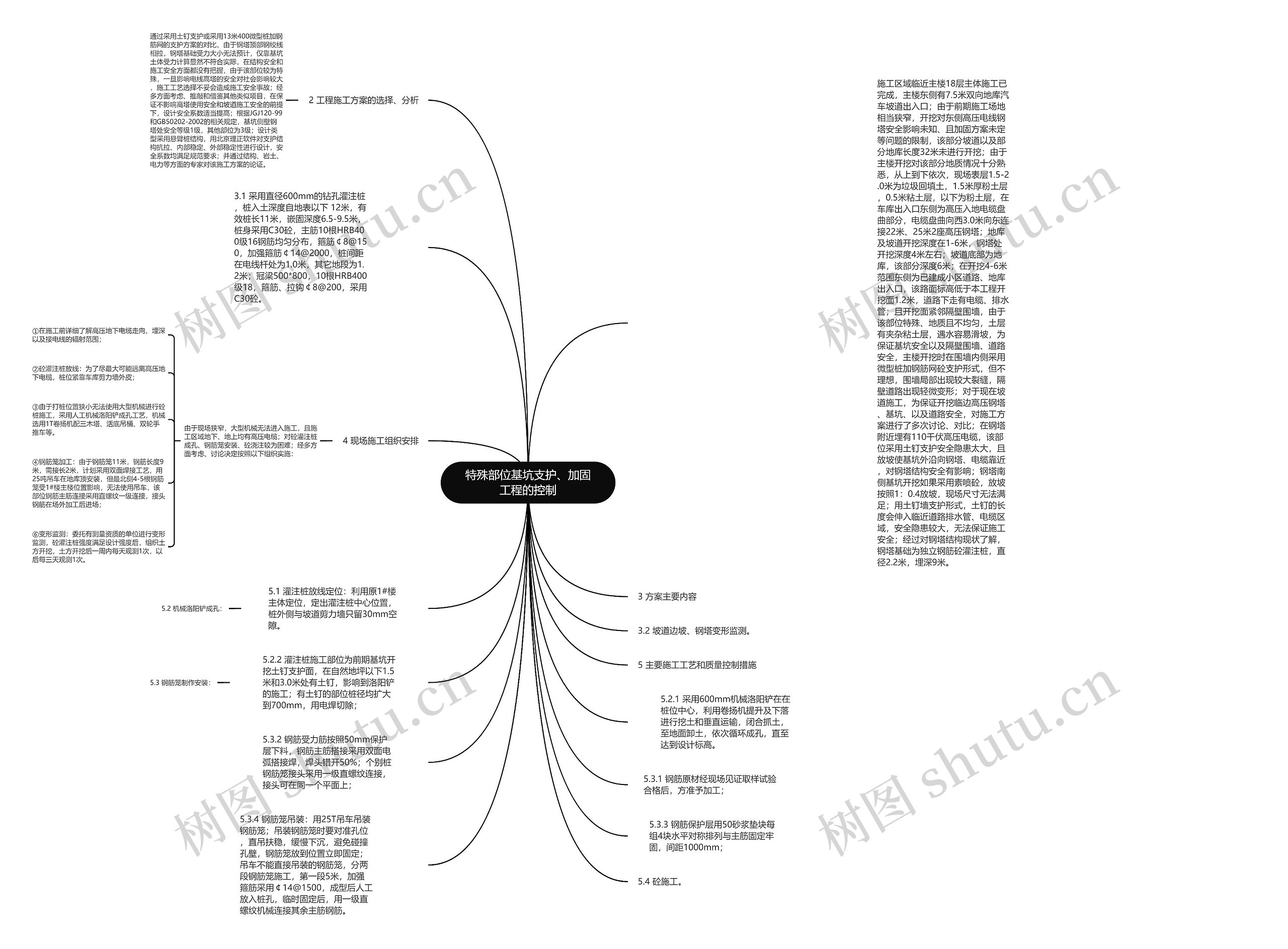

施工区域临近主楼18层主体施工已完成，主楼东侧有7.5米双向地库汽车坡道出入口；由于前期施工场地相当狭窄，开挖对东侧高压电线钢塔安全影响未知、且加固方案未定等问题的限制，该部分坡道以及部分地库长度32米未进行开挖；由于主楼开挖对该部分地质情况十分熟悉，从上到下依次，现场表层1.5-2.0米为垃圾回填土，1.5米厚粉土层，0.5米粘土层，以下为粉土层，在车库出入口东侧为高压入地电缆盘曲部分，电缆盘曲向西3.0米向东连接22米、25米2座高压钢塔；地库及坡道开挖深度在1-6米，钢塔处开挖深度4米左右；坡道底部为地库，该部分深度6米；在开挖4-6米范围东侧为已建成小区道路、地库出入口，该路面标高低于本工程开挖面1.2米，道路下走有电缆、排水管；且开挖面紧邻隔壁围墙，由于该部位特殊、地质且不均匀，土层有夹杂粘土层，遇水容易滑坡，为保证基坑安全以及隔壁围墙、道路安全，主楼开挖时在围墙内侧采用微型桩加钢筋网砼支护形式，但不理想，围墙局部出现较大裂缝，隔壁道路出现轻微变形；对于现在坡道施工，为保证开挖临边高压钢塔、基坑、以及道路安全，对施工方案进行了多次讨论、对比；在钢塔附近埋有110千伏高压电缆，该部位采用土钉支护安全隐患太大，且放坡使基坑外沿向钢塔、电缆靠近，对钢塔结构安全有影响；钢塔南侧基坑开挖如果采用素喷砼，放坡按照1：0.4放坡，现场尺寸无法满足；用土钉墙支护形式，土钉的长度会伸入临近道路排水管、电缆区域，安全隐患较大，无法保证施工安全；经过对钢塔结构现状了解，钢塔基础为独立钢筋砼灌注桩，直径2.2米，埋深9米。
2 工程施工方案的选择、分析
通过采用土钉支护或采用13米400微型桩加钢筋网的支护方案的对比，由于钢塔顶部钢绞线相拉，钢塔基础受力大小无法预计，仅靠基坑土体受力计算显然不符合实际，在结构安全和施工安全方面都没有把握，由于该部位较为特殊，一旦影响电线高塔的安全对社会影响较大，施工工艺选择不妥会造成施工安全事故；经多方面考虑、推敲和借鉴其他类似项目，在保证不影响高塔使用安全和坡道施工安全的前提下，设计安全系数适当提高；根据JGJ120-99和GB50202-2002的相关规定，基坑侧壁钢塔处安全等级1级，其他部位为3级；设计类型采用悬臂桩结构，用北京理正软件对支护结构抗拉、内部稳定、外部稳定性进行设计，安全系数均满足规范要求；并通过结构、岩土、电力等方面的专家对该施工方案的论证。
3.1 采用直径600mm的钻孔灌注桩，桩入土深度自地表以下 12米，有效桩长11米，嵌固深度6.5-9.5米，桩身采用C30砼，主筋10根HRB400级16钢筋均匀分布，箍筋￠8@150，加强箍筋￠14@2000，桩间距在电线杆处为1.0米，其它地段为1.2米；冠梁500*800，10根HRB400级18，箍筋、拉钩￠8@200，采用C30砼。
4 现场施工组织安排
由于现场狭窄，大型机械无法进入施工，且施工区域地下、地上均有高压电缆；对砼灌注桩成孔、钢筋笼安装、砼浇注较为困难；经多方面考虑、讨论决定按照以下组织实施：
①在施工前详细了解高压地下电缆走向、埋深以及接电线的辐射范围；
②砼灌注桩放线：为了尽最大可能远离高压地下电缆，桩位紧靠车库剪力墙外皮；
③由于打桩位置狭小无法使用大型机械进行砼桩施工，采用人工机械洛阳铲成孔工艺，机械选用1T卷扬机配三木塔、活底吊桶、双轮手推车等。
④钢筋笼加工：由于钢筋笼11米，钢筋长度9米，需接长2米，计划采用双面焊接工艺，用25吨吊车在地库顶安装，但最北侧4-5根钢筋笼受1#楼主楼位置影响，无法使用吊车，该部位钢筋主筋连接采用直螺纹一级连接，接头钢筋在场外加工后进场；
⑥变形监测：委托有测量资质的单位进行变形监测，砼灌注桩强度满足设计强度后，组织土方开挖，土方开挖后一周内每天观测1次，以后每三天观测1次。
5.1 灌注桩放线定位：利用原1#楼主体定位，定出灌注桩中心位置，桩外侧与坡道剪力墙只留30mm空隙。
5.2.1 采用600mm机械洛阳铲在在桩位中心，利用卷扬机提升及下落进行挖土和垂直运输，闭合抓土，至地面卸土，依次循环成孔，直至达到设计标高。
5.2.2 灌注桩施工部位为前期基坑开挖土钉支护面，在自然地坪以下1.5米和3.0米处有土钉，影响到洛阳铲的施工；有土钉的部位桩径均扩大到700mm，用电焊切除；
5.3.1 钢筋原材经现场见证取样试验合格后，方准予加工；
5.3.2 钢筋受力筋按照50mm保护层下料，钢筋主筋搭接采用双面电弧搭接焊，焊头错开50%；个别桩钢筋笼接头采用一级直螺纹连接，接头可在同一个平面上；
5.3.3 钢筋保护层用50砂浆垫块每组4块水平对称排列与主筋固定牢固，间距1000mm；
5.3.4 钢筋笼吊装：用25T吊车吊装钢筋笼；吊装钢筋笼时要对准孔位，直吊扶稳，缓慢下沉，避免碰撞孔壁，钢筋笼放到位置立即固定；吊车不能直接吊装的钢筋笼，分两段钢筋笼施工，第一段5米，加强箍筋采用￠14@1500，成型后人工放入桩孔，临时固定后，用一级直螺纹机械连接其余主筋钢筋。
