随着27年的改革开放,给深圳这座年轻的城市注入了活力、生机。深圳地区高层建筑如雨后春笋般拔地而起,市政道路、地铁正紧锣密鼓地施工和准备着。在基础施工中,因受相邻建筑物如公路、各种地下管线等市政设施的影响,以及受地质条件制约,为减少机械施工噪音的影响,对如何采取工艺简单且技术安全可靠、经济合理的施工手段,是当今投资方和施工单位所必须考虑的问题之一。人工挖孔灌注桩是近十年来开发出的一种行之有效的施工方法,尤其在广东、深圳、上海、北京地区已经得到了大力的推广和应用。

树图思维导图提供《人工挖孔灌注桩在地铁工程中的应用》在线思维导图免费制作，点击“编辑”按钮，可对《人工挖孔灌注桩在地铁工程中的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e1c6908668b27610ca7b76834a9ca0bf

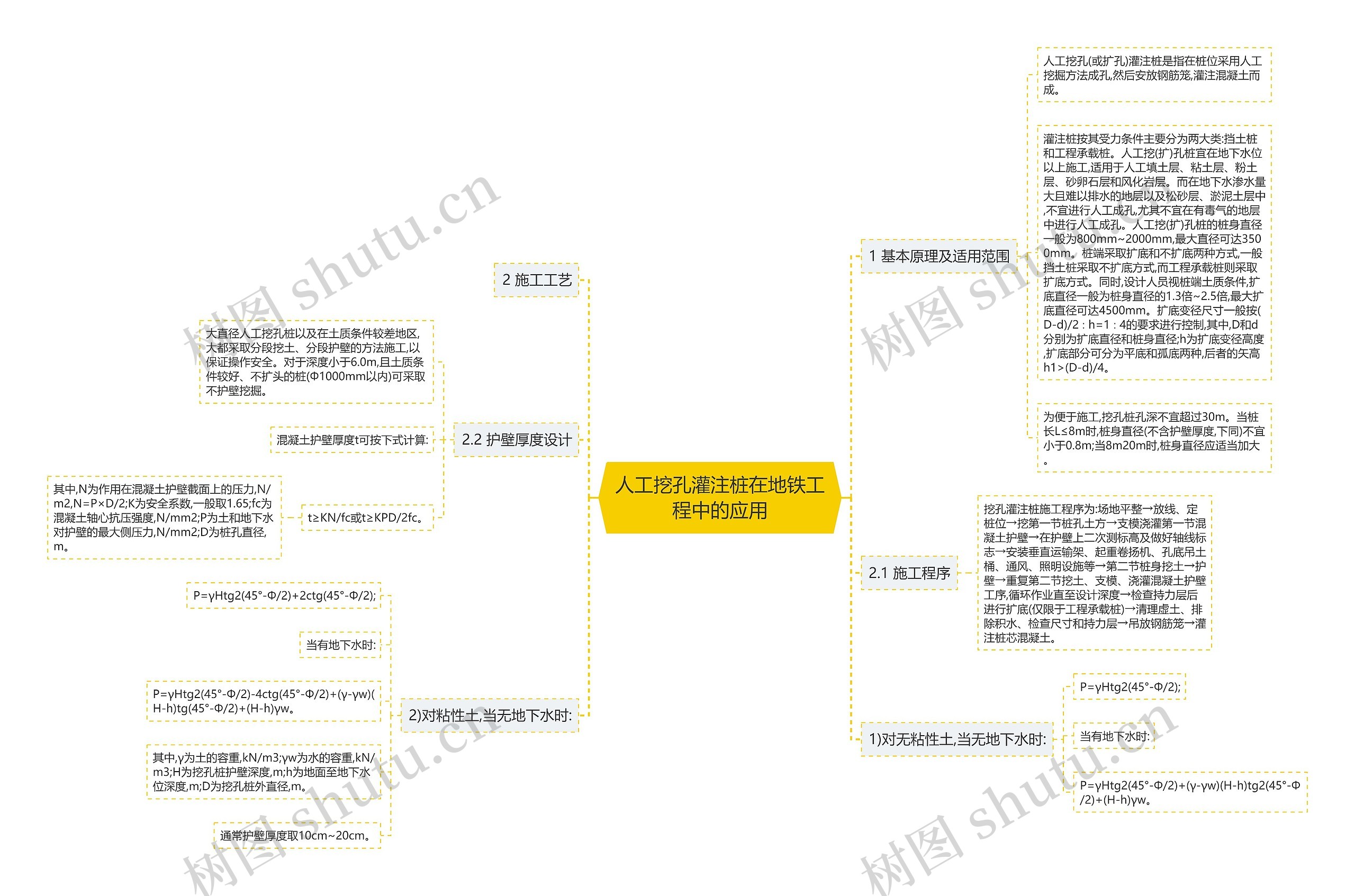

思维导图大纲

1 基本原理及适用范围

人工挖孔(或扩孔)灌注桩是指在桩位采用人工挖掘方法成孔,然后安放钢筋笼,灌注混凝土而成。

灌注桩按其受力条件主要分为两大类:挡土桩和工程承载桩。人工挖(扩)孔桩宜在地下水位以上施工,适用于人工填土层、粘土层、粉土层、砂卵石层和风化岩层。而在地下水渗水量大且难以排水的地层以及松砂层、淤泥土层中,不宜进行人工成孔,尤其不宜在有毒气的地层中进行人工成孔。人工挖(扩)孔桩的桩身直径一般为800mm~2000mm,最大直径可达3500mm。桩端采取扩底和不扩底两种方式,一般挡土桩采取不扩底方式,而工程承载桩则采取扩底方式。同时,设计人员视桩端土质条件,扩底直径一般为桩身直径的1.3倍~2.5倍,最大扩底直径可达4500mm。扩底变径尺寸一般按(D-d)/2∶h=1∶4的要求进行控制,其中,D和d分别为扩底直径和桩身直径;h为扩底变径高度,扩底部分可分为平底和孤底两种,后者的矢高h1>(D-d)/4。

为便于施工,挖孔桩孔深不宜超过30m。当桩长L≤8m时,桩身直径(不含护壁厚度,下同)不宜小于0.8m;当8m20m时,桩身直径应适当加大。

2 施工工艺

2.1 施工程序

挖孔灌注桩施工程序为:场地平整→放线、定桩位→挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次测标高及做好轴线标志→安装垂直运输架、起重卷扬机、孔底吊土桶、通风、照明设施等→第二节桩身挖土→护壁→重复第二节挖土、支模、浇灌混凝土护壁工序,循环作业直至设计深度→检查持力层后进行扩底(仅限于工程承载桩)→清理虚土、排除积水、检查尺寸和持力层→吊放钢筋笼→灌注桩芯混凝土。
