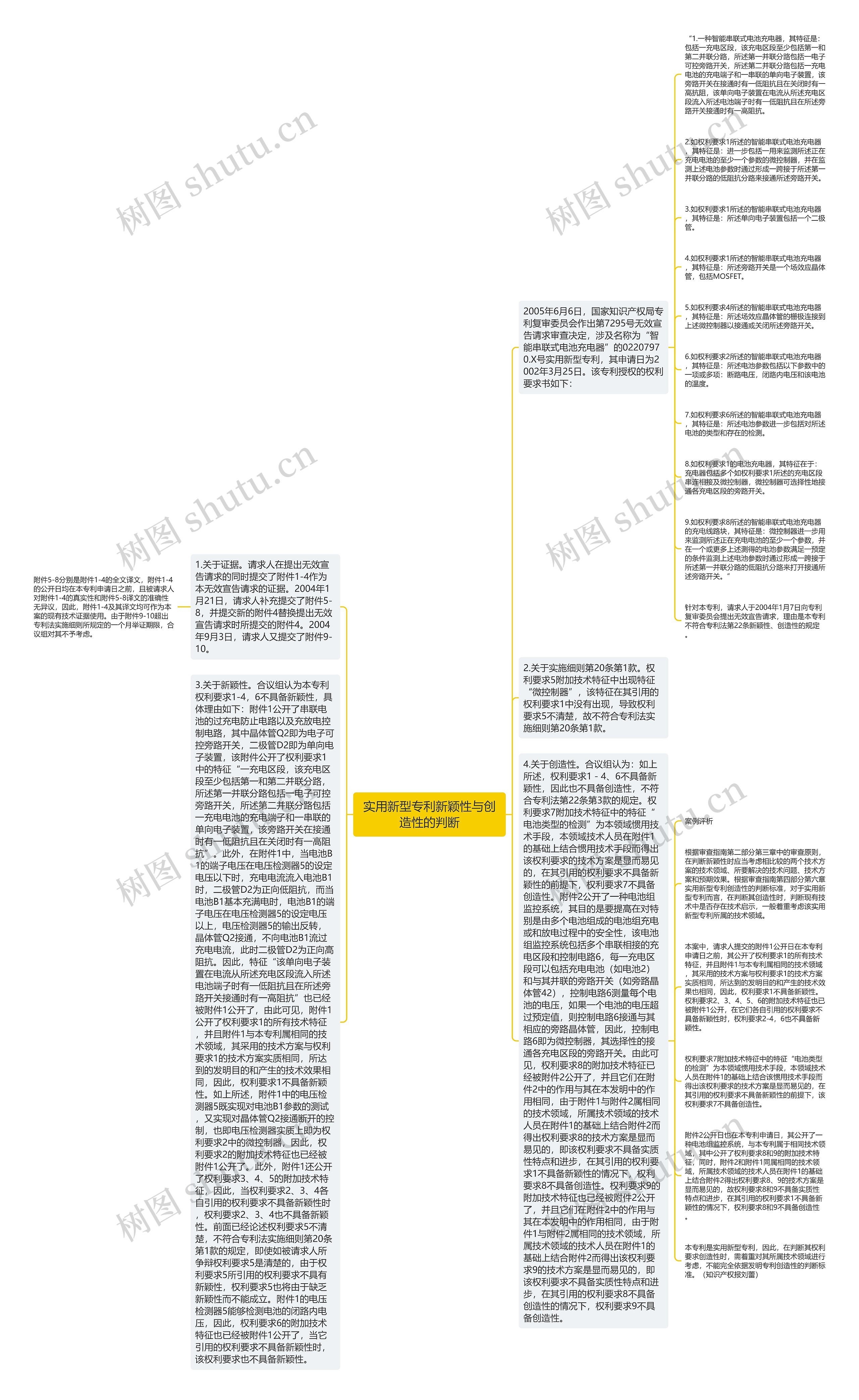

“1.一种智能串联式电池充电器,其特征是:包括一充电区段,该充电区段至少包括第一和第二并联分路,所述第一并联分路包括一电子可控旁路开关,所述第二并联分路包括一充电电池的充电端子和一串联的单向电子装置,该旁路开关在接通时有一低阻抗且在关闭时有一高抗阻,该单向电子装置在电流从所述充电区段流入所述电池端子时有一低阻抗且在所述旁路开关接通时有一高阻抗。
2.如权利要求1所述的智能串联式电池充电器,其特征是:进一步包括一用来监测所述正在充电电池的至少一个参数的微控制器,并在监测上述电池参数时通过形成一跨接于所述第一并联分路的低阻抗分路来接通所述旁路开关。
3.如权利要求1所述的智能串联式电池充电器,其特征是:所述单向电子装置包括一个二极管。
4.如权利要求1所述的智能串联式电池充电器,其特征是:所述旁路开关是一个场效应晶体管,包括MOSFET。
5.如权利要求4所述的智能串联式电池充电器,其特征是:所述场效应晶体管的栅极连接到上述微控制器以接通或关闭所述旁路开关。
6.如权利要求2所述的智能串联式电池充电器,其特征是:所述电池参数包括以下参数中的一项或多项:断路电压,闭路内电压和该电池的温度。
7.如权利要求6所述的智能串联式电池充电器,其特征是:所述电池参数进一步包括对所述电池的类型和存在的检测。
8.如权利要求1的电池充电器,其特征在于:充电器包括多个如权利要求1所述的充电区段串连相接及微控制器,微控制器可选择性地接通各充电区段的旁路开关。
9.如权利要求8所述的智能串联式电池充电器的充电线路块,其特征是:微控制器进一步用来监测所述正在充电电池的至少一个参数,并在一个或更多上述测得的电池参数满足一预定的条件监测上述电池参数时通过形成一跨接于所述第一并联分路的低阻抗分路来打开接通所述旁路开关。”
针对本专利,请求人于2004年1月7日向专利复审委员会提出无效宣告请求,理由是本专利不符合专利法第22条新颖性、创造性的规定。
