旋光仪又称旋光计，大致外形及各部位名称见图。旋光仪是研究物质旋光性的仪器，常用于测定平面偏振光通过具有旋光性物质的旋光度的大小和方向，从而定量测定旋光物质的浓度；确定某些有机物分子的立体结构。

树图思维导图提供《旋光仪》在线思维导图免费制作，点击“编辑”按钮，可对《旋光仪》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e4d7b64ab08d7a3e89a92d8f7515235c

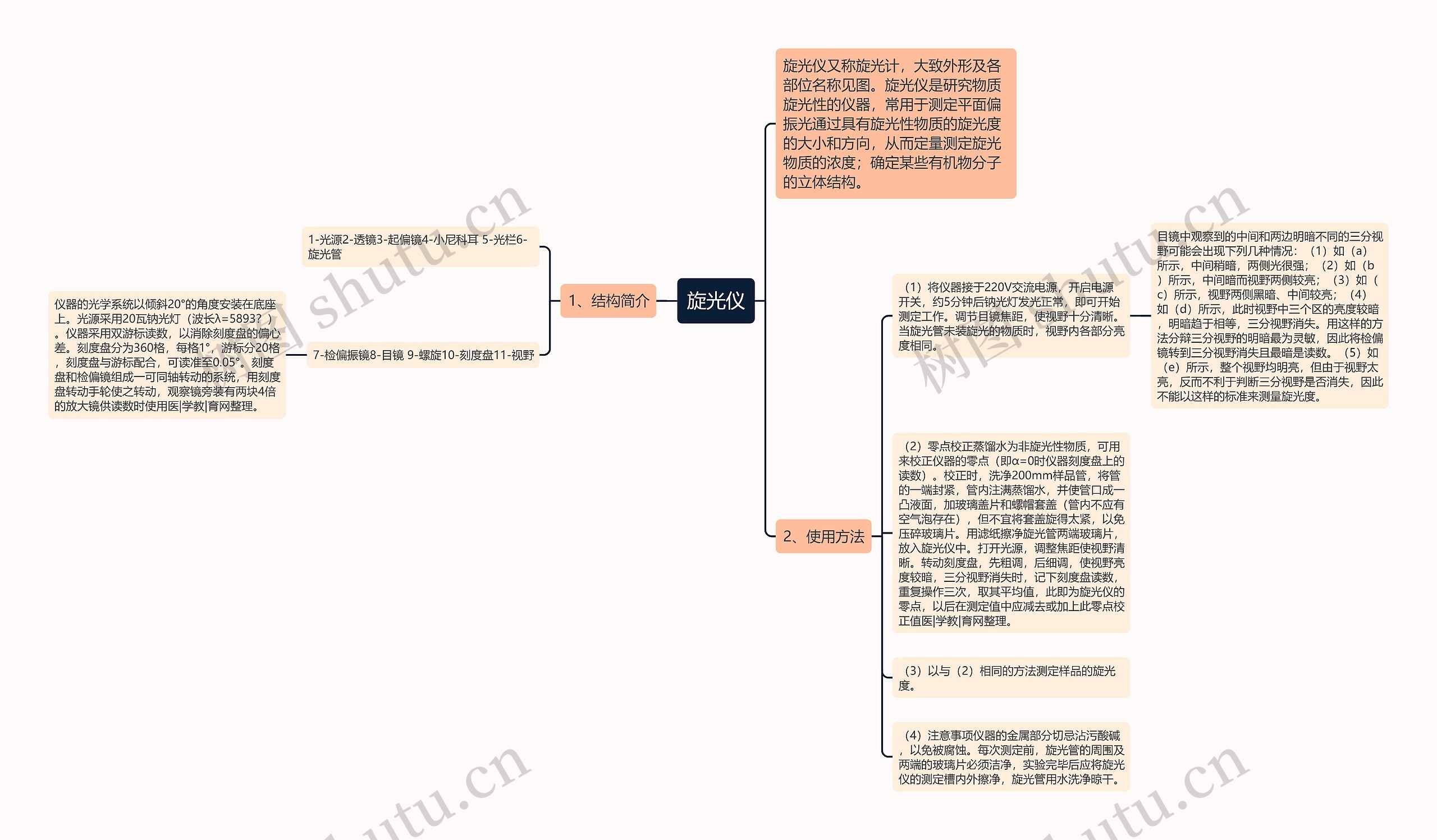

思维导图大纲

1、结构简介

1-光源2-透镜3-起偏镜4-小尼科耳 5-光栏6-旋光管

7-检偏振镜8-目镜 9-螺旋10-刻度盘11-视野

仪器的光学系统以倾斜20°的角度安装在底座上。光源采用20瓦钠光灯（波长λ=5893？）。仪器采用双游标读数，以消除刻度盘的偏心差。刻度盘分为360格，每格1°，游标分20格，刻度盘与游标配合，可读准至0.05°。刻度盘和检偏镜组成一可同轴转动的系统，用刻度盘转动手轮使之转动，观察镜旁装有两块4倍的放大镜供读数时使用医|学教|育网整理。

2、使用方法

（1）将仪器接于220V交流电源，开启电源开关，约5分钟后钠光灯发光正常，即可开始测定工作。调节目镜焦距，使视野十分清晰。当旋光管未装旋光的物质时，视野内各部分亮度相同。

目镜中观察到的中间和两边明暗不同的三分视野可能会出现下列几种情况：（1）如（a）所示，中间稍暗，两侧光很强；（2）如（b）所示，中间暗而视野两侧较亮；（3）如（c）所示，视野两侧黑暗、中间较亮；（4）如（d）所示，此时视野中三个区的亮度较暗，明暗趋于相等，三分视野消失。用这样的方法分辩三分视野的明暗最为灵敏，因此将检偏镜转到三分视野消失且最暗是读数。（5）如（e）所示，整个视野均明亮，但由于视野太亮，反而不利于判断三分视野是否消失，因此不能以这样的标准来测量旋光度。

（2）零点校正蒸馏水为非旋光性物质，可用来校正仪器的零点（即α=0时仪器刻度盘上的读数）。校正时，洗净200mm样品管，将管的一端封紧，管内注满蒸馏水，并使管口成一凸液面，加玻璃盖片和螺帽套盖（管内不应有空气泡存在），但不宜将套盖旋得太紧，以免压碎玻璃片。用滤纸擦净旋光管两端玻璃片，放入旋光仪中。打开光源，调整焦距使视野清晰。转动刻度盘，先粗调，后细调，使视野亮度较暗，三分视野消失时，记下刻度盘读数，重复操作三次，取其平均值，此即为旋光仪的零点，以后在测定值中应减去或加上此零点校正值医|学教|育网整理。

（3）以与（2）相同的方法测定样品的旋光度。

（4）注意事项仪器的金属部分切忌沾污酸碱，以免被腐蚀。每次测定前，旋光管的周围及两端的玻璃片必须洁净，实验完毕后应将旋光仪的测定槽内外擦净，旋光管用水洗净晾干。
