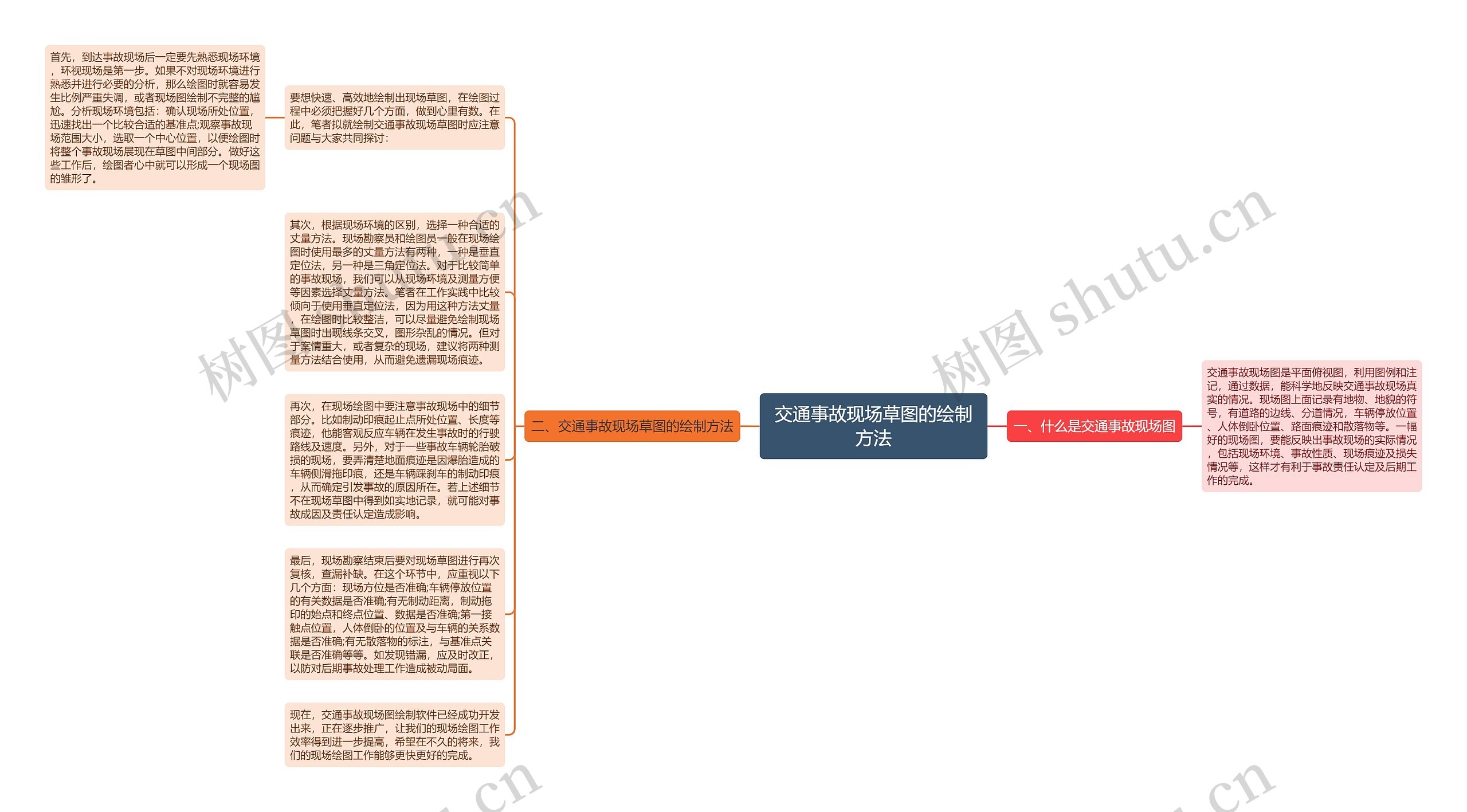

核心内容：从交通事故现场快速处置方面考虑，快速、高效地绘制出现场图，对交通事故现场的快速处理和后期的责任认定工作有着重要的意义。下面由树图网小编介绍交通事故现场草图的绘制方法。

树图思维导图提供《交通事故现场草图的绘制方法》在线思维导图免费制作，点击“编辑”按钮，可对《交通事故现场草图的绘制方法》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3e371dcc560dab8945c08d427b684e8e

思维导图大纲

一、什么是交通事故现场图

交通事故现场图是平面俯视图，利用图例和注记，通过数据，能科学地反映交通事故现场真实的情况。现场图上面记录有地物、地貌的符号，有道路的边线、分道情况，车辆停放位置、人体倒卧位置、路面痕迹和散落物等。一幅好的现场图，要能反映出事故现场的实际情况，包括现场环境、事故性质、现场痕迹及损失情况等，这样才有利于事故责任认定及后期工作的完成。

二、交通事故现场草图的绘制方法

要想快速、高效地绘制出现场草图，在绘图过程中必须把握好几个方面，做到心里有数。在此，笔者拟就绘制交通事故现场草图时应注意问题与大家共同探讨：

首先，到达事故现场后一定要先熟悉现场环境，环视现场是第一步。如果不对现场环境进行熟悉并进行必要的分析，那么绘图时就容易发生比例严重失调，或者现场图绘制不完整的尴尬。分析现场环境包括：确认现场所处位置，迅速找出一个比较合适的基准点;观察事故现场范围大小，选取一个中心位置，以便绘图时将整个事故现场展现在草图中间部分。做好这些工作后，绘图者心中就可以形成一个现场图的雏形了。

其次，根据现场环境的区别，选择一种合适的丈量方法。现场勘察员和绘图员一般在现场绘图时使用最多的丈量方法有两种，一种是垂直定位法，另一种是三角定位法。对于比较简单的事故现场，我们可以从现场环境及测量方便等因素选择丈量方法。笔者在工作实践中比较倾向于使用垂直定位法，因为用这种方法丈量，在绘图时比较整洁，可以尽量避免绘制现场草图时出现线条交叉，图形杂乱的情况。但对于案情重大，或者复杂的现场，建议将两种测量方法结合使用，从而避免遗漏现场痕迹。

再次，在现场绘图中要注意事故现场中的细节部分。比如制动印痕起止点所处位置、长度等痕迹，他能客观反应车辆在发生事故时的行驶路线及速度。另外，对于一些事故车辆轮胎破损的现场，要弄清楚地面痕迹是因爆胎造成的车辆侧滑拖印痕，还是车辆踩刹车的制动印痕，从而确定引发事故的原因所在。若上述细节不在现场草图中得到如实地记录，就可能对事故成因及责任认定造成影响。

最后，现场勘察结束后要对现场草图进行再次复核，查漏补缺。在这个环节中，应重视以下几个方面：现场方位是否准确;车辆停放位置的有关数据是否准确;有无制动距离，制动拖印的始点和终点位置、数据是否准确;第一接触点位置，人体倒卧的位置及与车辆的关系数据是否准确;有无散落物的标注，与基准点关联是否准确等等。如发现错漏，应及时改正，以防对后期事故处理工作造成被动局面。

现在，交通事故现场图绘制软件已经成功开发出来，正在逐步推广，让我们的现场绘图工作效率得到进一步提高，希望在不久的将来，我们的现场绘图工作能够更快更好的完成。
