高中物理电磁感应知识点有哪些

有关电磁感应的知识既是高中物理的重要知识点,又是近年来高考的热门考点. 为了帮助大家学好电磁感应这部分部分知识，小编特意整理了高中物理电磁感应知识点，供大家参考。

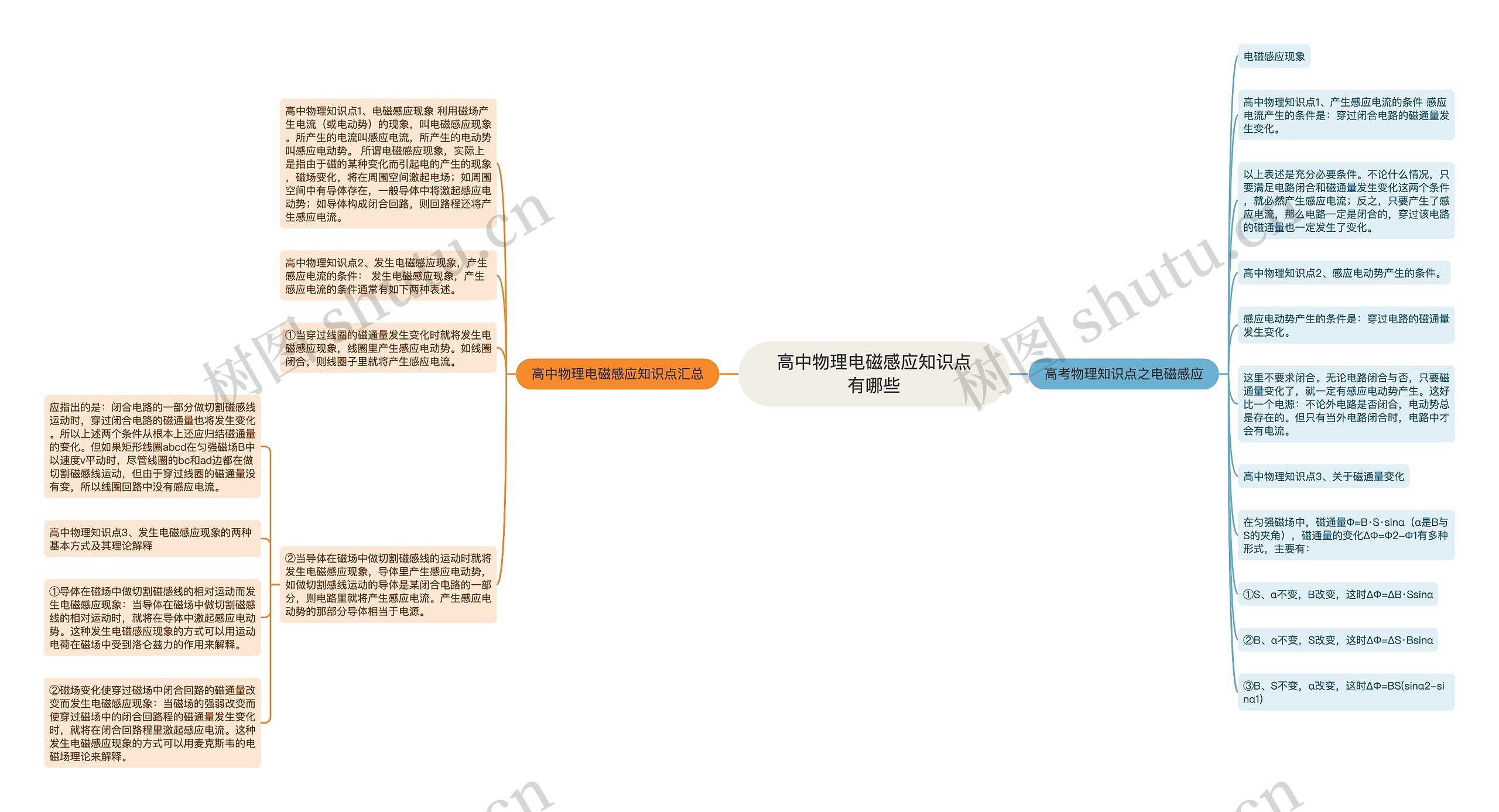

树图思维导图提供《高中物理电磁感应知识点有哪些》在线思维导图免费制作，点击“编辑”按钮，可对《高中物理电磁感应知识点有哪些》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：214db201de5e31bff8f63f9578997802

思维导图大纲

高考物理知识点之电磁感应

电磁感应现象

高中物理知识点1、产生感应电流的条件感应电流产生的条件是：穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。

高中物理知识点2、感应电动势产生的条件。

感应电动势产生的条件是：穿过电路的磁通量发生变化。

这里不要求闭合。无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。这好比一个电源：不论外电路是否闭合，电动势总是存在的。但只有当外电路闭合时，电路中才会有电流。

高中物理知识点3、关于磁通量变化

在匀强磁场中，磁通量Φ=B·S·sinα（α是B与S的夹角），磁通量的变化ΔΦ=Φ2-Φ1有多种形式，主要有：

①S、α不变，B改变，这时ΔΦ=ΔB·Ssinα

②B、α不变，S改变，这时ΔΦ=ΔS·Bsinα

③B、S不变，α改变，这时ΔΦ=BS(sinα2-sinα1)

高中物理电磁感应知识点汇总

高中物理知识点1、电磁感应现象利用磁场产生电流（或电动势）的现象，叫电磁感应现象。所产生的电流叫感应电流，所产生的电动势叫感应电动势。所谓电磁感应现象，实际上是指由于磁的某种变化而引起电的产生的现象，磁场变化，将在周围空间激起电场；如周围空间中有导体存在，一般导体中将激起感应电动势；如导体构成闭合回路，则回路程还将产生感应电流。

高中物理知识点2、发生电磁感应现象，产生感应电流的条件：发生电磁感应现象，产生感应电流的条件通常有如下两种表述。

①当穿过线圈的磁通量发生变化时就将发生电磁感应现象，线圈里产生感应电动势。如线圈闭合，则线圈子里就将产生感应电流。

②当导体在磁场中做切割磁感线的运动时就将发生电磁感应现象，导体里产生感应电动势，如做切割感线运动的导体是某闭合电路的一部分，则电路里就将产生感应电流。产生感应电动势的那部分导体相当于电源。

应指出的是：闭合电路的一部分做切割磁感线运动时，穿过闭合电路的磁通量也将发生变化。所以上述两个条件从根本上还应归结磁通量的变化。但如果矩形线圈abcd在匀强磁场B中以速度v平动时，尽管线圈的bc和ad边都在做切割磁感线运动，但由于穿过线圈的磁通量没有变，所以线圈回路中没有感应电流。

高中物理知识点3、发生电磁感应现象的两种基本方式及其理论解释

①导体在磁场中做切割磁感线的相对运动而发生电磁感应现象：当导体在磁场中做切割磁感线的相对运动时，就将在导体中激起感应电动势。这种发生电磁感应现象的方式可以用运动电荷在磁场中受到洛仑兹力的作用来解释。

②磁场变化使穿过磁场中闭合回路的磁通量改变而发生电磁感应现象：当磁场的强弱改变而使穿过磁场中的闭合回路程的磁通量发生变化时，就将在闭合回路程里激起感应电流。这种发生电磁感应现象的方式可以用麦克斯韦的电磁场理论来解释。
