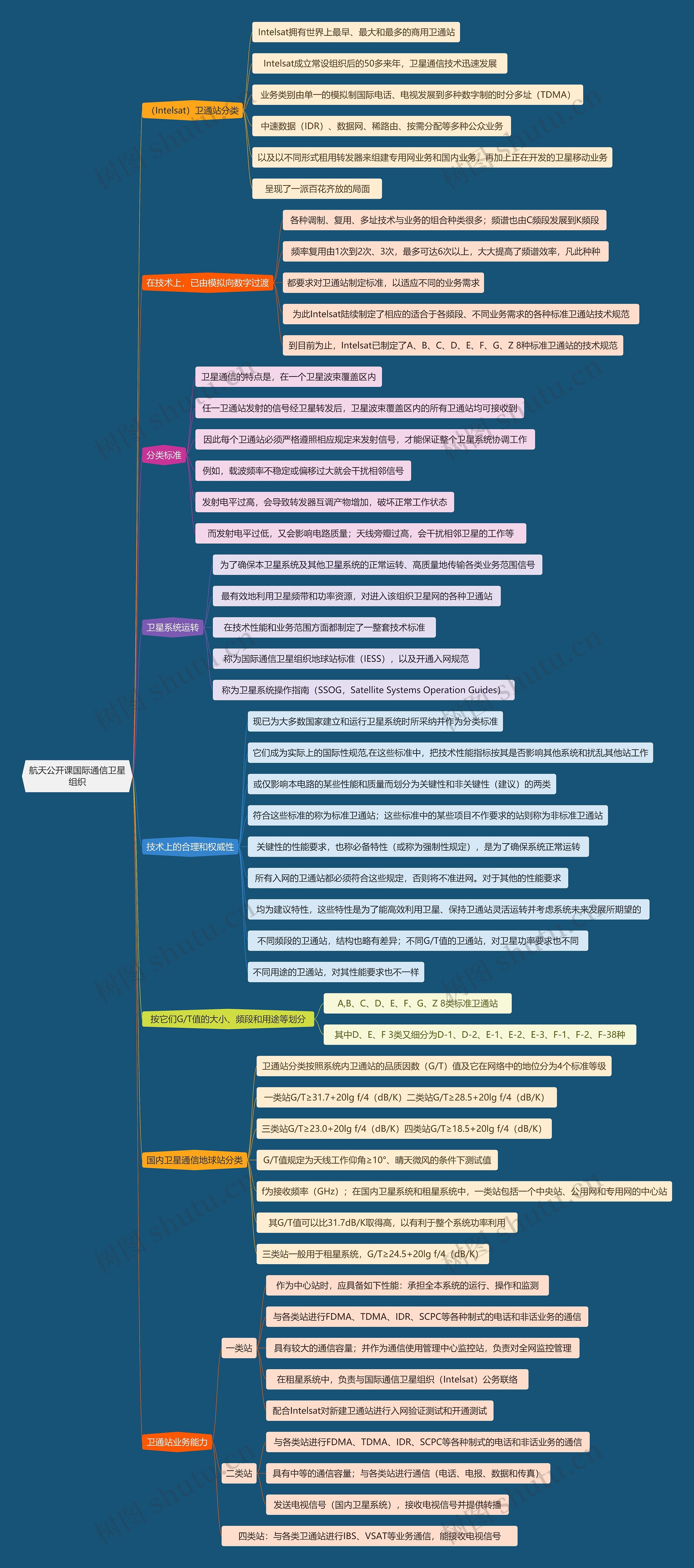

航天公开课国际通信卫星组织思维导图

树图思维导图提供《航天公开课国际通信卫星组织》在线思维导图免费制作，点击“编辑”按钮，可对《航天公开课国际通信卫星组织》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7e79825181cc1f3905a2bcc9a99d1192

思维导图大纲

（Intelsat）卫通站分类

Intelsat拥有世界上最早、最大和最多的商用卫通站

Intelsat成立常设组织后的50多来年，卫星通信技术迅速发展

业务类别由单一的模拟制国际电话、电视发展到多种数字制的时分多址（TDMA）

中速数据（IDR）、数据网、稀路由、按需分配等多种公众业务

以及以不同形式租用转发器来组建专用网业务和国内业务，再加上正在开发的卫星移动业务

呈现了一派百花齐放的局面

在技术上，已由模拟向数字过渡

各种调制、复用、多址技术与业务的组合种类很多；频谱也由C频段发展到K频段

频率复用由1次到2次、3次，最多可达6次以上，大大提高了频谱效率，凡此种种

都要求对卫通站制定标准，以适应不同的业务需求

为此Intelsat陆续制定了相应的适合于各频段、不同业务需求的各种标准卫通站技术规范

到目前为止，Intelsat已制定了A、B、C、D、E、F、G、Z 8种标准卫通站的技术规范

分类标准

卫星通信的特点是，在一个卫星波束覆盖区内

任一卫通站发射的信号经卫星转发后，卫星波束覆盖区内的所有卫通站均可接收到

因此每个卫通站必须严格遵照相应规定来发射信号，才能保证整个卫星系统协调工作

例如，载波频率不稳定或偏移过大就会干扰相邻信号

发射电平过高，会导致转发器互调产物增加，破坏正常工作状态

而发射电平过低，又会影响电路质量；天线旁瓣过高，会干扰相邻卫星的工作等

卫星系统运转

为了确保本卫星系统及其他卫星系统的正常运转、高质量地传输各类业务范围信号

最有效地利用卫星频带和功率资源，对进入该组织卫星网的各种卫通站

在技术性能和业务范围方面都制定了一整套技术标准

称为国际通信卫星组织地球站标准（IESS），以及开通入网规范

称为卫星系统操作指南（SSOG，Satellite Systems Operation Guides）

技术上的合理和权威性

现已为大多数国家建立和运行卫星系统时所采纳并作为分类标准

它们成为实际上的国际性规范,在这些标准中，把技术性能指标按其是否影响其他系统和扰乱其他站工作

或仅影响本电路的某些性能和质量而划分为关键性和非关键性（建议）的两类

符合这些标准的称为标准卫通站；这些标准中的某些项目不作要求的站则称为非标准卫通站

关键性的性能要求，也称必备特性（或称为强制性规定），是为了确保系统正常运转

所有入网的卫通站都必须符合这些规定，否则将不准进网。对于其他的性能要求

均为建议特性，这些特性是为了能高效利用卫星、保持卫通站灵活运转并考虑系统未来发展所期望的

不同频段的卫通站，结构也略有差异；不同G/T值的卫通站，对卫星功率要求也不同

不同用途的卫通站，对其性能要求也不一样

按它们G/T值的大小、频段和用途等划分

A,B、C、D、E、F、G、Z 8类标准卫通站

其中D、E、F 3类又细分为D-1、D-2、E-1、E-2、E-3、F-1、F-2、F-38种

国内卫星通信地球站分类

卫通站分类按照系统内卫通站的品质因数（G/T）值及它在网络中的地位分为4个标准等级

一类站G/T≥31.7+20lg f/4（dB/K）二类站G/T≥28.5+20lg f/4（dB/K）

三类站G/T≥23.0+20lg f/4（dB/K）四类站G/T≥18.5+20lg f/4（dB/K）

G/T值规定为天线工作仰角≥10°、晴天微风的条件下测试值

f为接收频率（GHz）；在国内卫星系统和租星系统中，一类站包括一个中央站、公用网和专用网的中心站

其G/T值可以比31.7dB/K取得高，以有利于整个系统功率利用

三类站一般用于租星系统，G/T≥24.5+20lg f/4（dB/K）

卫通站业务能力

一类站

作为中心站时，应具备如下性能：承担全本系统的运行、操作和监测

与各类站进行FDMA、TDMA、IDR、SCPC等各种制式的电话和非话业务的通信

具有较大的通信容量；并作为通信使用管理中心监控站，负责对全网监控管理

在租星系统中，负责与国际通信卫星组织（Intelsat）公务联络

配合Intelsat对新建卫通站进行入网验证测试和开通测试

二类站

与各类站进行FDMA、TDMA、IDR、SCPC等各种制式的电话和非话业务的通信

具有中等的通信容量；与各类站进行通信（电话、电报、数据和传真）

发送电视信号（国内卫星系统），接收电视信号并提供转播

四类站：与各类卫通站进行IBS、VSAT等业务通信，能接收电视信号
