第一章工程制图的基本知识思维导图

U321502203

2022-12-18

浏览量: 27

工程制图

基本几何作图方法

工程制图的基本知识

树图思维导图提供《第一章工程制图的基本知识》在线思维导图免费制作，点击“编辑”按钮，可对《第一章工程制图的基本知识》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3c7d5dc1e2bd8fd0a4d622ad3f8b484b

思维导图大纲

国家标准基本规定

图纸幅面与格式

图纸幅面

绘图时优先采用如图规定的基本幅面B×L(mm为单位)。必要时也可以由基本幅面的短边成整数倍增加后得加长幅面

图框格式

图纸上必须用粗实线绘制图框

格式

不留装订边

留有装订边

标题栏

标题栏是由名称及代号区、签字区、更改区和其他区组成的栏目

每张图纸必须绘制标题栏

位于图纸右下角，底边与下图框线重合，右边与右图框线重合

比例

图形与实物相应要素的线性尺寸之比称为比例

优先用 5×10n：1、2×10n:1、1×10n:1

也可用 4：1、2.5：1、1：1.5、1：2.5、1：3、1：4、1：6

同一机件应采用相同比例，并在标题栏的比例一栏中填写

当个别视图采用了与标题栏中不同的比例时，可在该视图名称的下方或右侧标注比例

图线

常用图线

d优先选用0.5mm或0.7mm

图线宽度

所有线型的图线宽度(d)应按图样类型和尺寸大小在下列数系中选择(该数系公式为1：根号2~＝1：1.4)：0.13mm,0.18mm,0.25mm,0.35mm,0.5mm,0,.7mm,1.0mm,1.4mm,2.0mm

注意事项

基本几何作图方法

过点作直线的平行线

过点作直线的垂直线

分直线段为任意等分

作正六边形

作圆的切线

过圆外一点作圆的切线

作两圆的外公切线

作两圆的内公切线

锥度和斜度

斜度

斜度是指直线或平面对另一直线或平面倾斜的程度

斜度＝tanα＝H:L=1:L/H

锥度

锥度是指圆锥的底圆直径与高度之比

如果是锥台，则为底圆与顶圆的直径之差与高度之比

锥度=D/L=(D－d)/l=2tan(α/2)

圆弧连接

用圆弧连接两已知直线

用圆弧连接两已知圆

用圆弧连接已知直线和圆弧

手工绘图基本知识

绘图工具及其使用

铅笔

三角板

圆规

徒手绘图

计算机绘图

AutoCAD是计算机辅助设计软件

AutoCAD绘图环境

AutoCAD基础命令和操作

环境设计专业与绘画爱好对未来的规划思维导图

U865872200

4.26

树图思维导图提供《环境设计专业与绘画爱好对未来的规划》在线思维导图免费制作，点击“编辑”按钮，可对《环境设计专业与绘画爱好对未来的规划》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：4fb911227eb1229529b2e924f0e37ee8

生活垃圾填埋场的主要风险思维导图

U765822062

0.44

树图思维导图提供《生活垃圾填埋场的主要风险》在线思维导图免费制作，点击“编辑”按钮，可对《生活垃圾填埋场的主要风险》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：85abaa63c165a883397c72ad1f4fde03

思维导图模板

行业/职业模板

制造

正文

相似思维导图模版

思维导图模版推荐

首页

我的文件

我的团队

个人中心

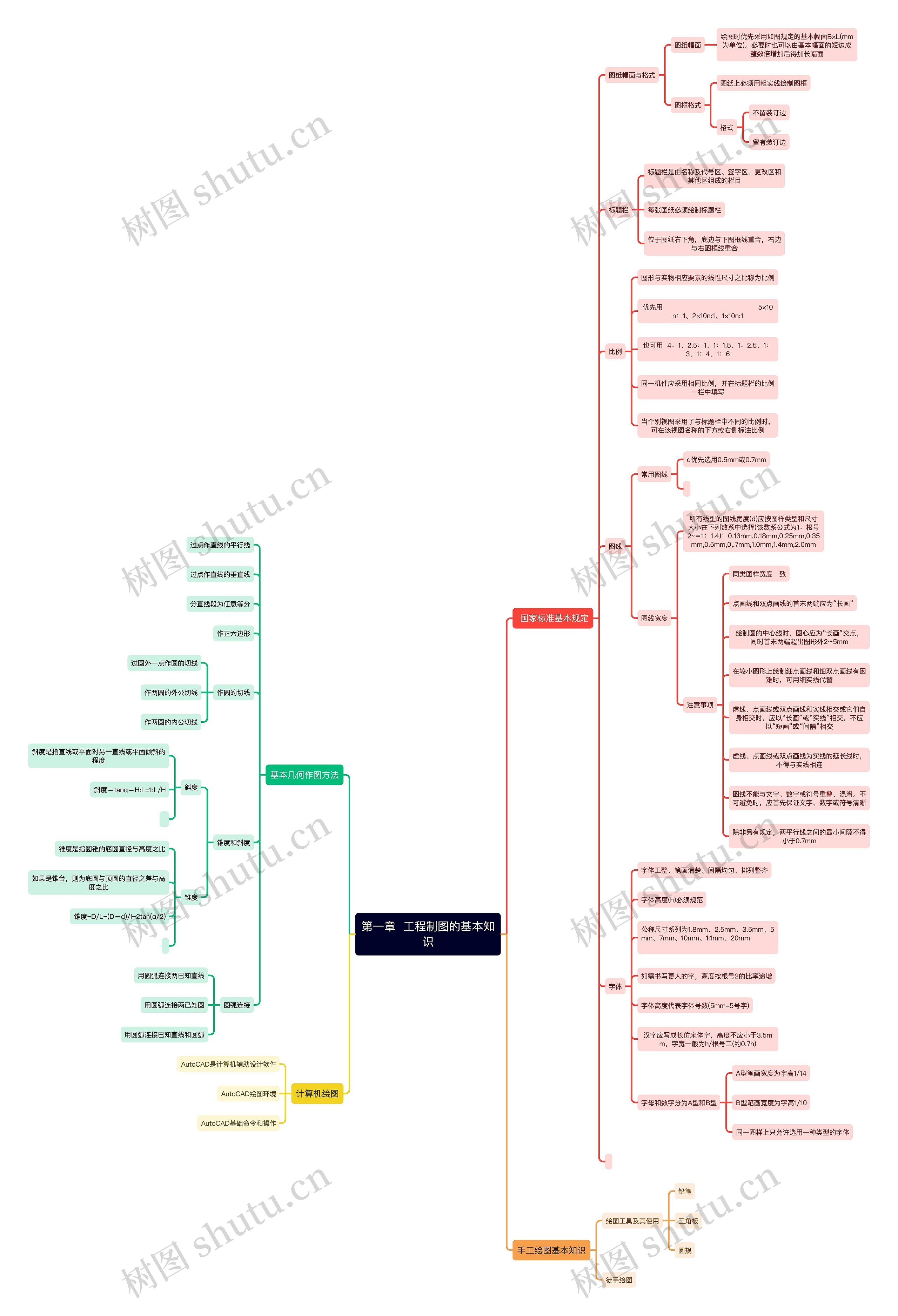

第一章 工程制图的基本知识思维导图
