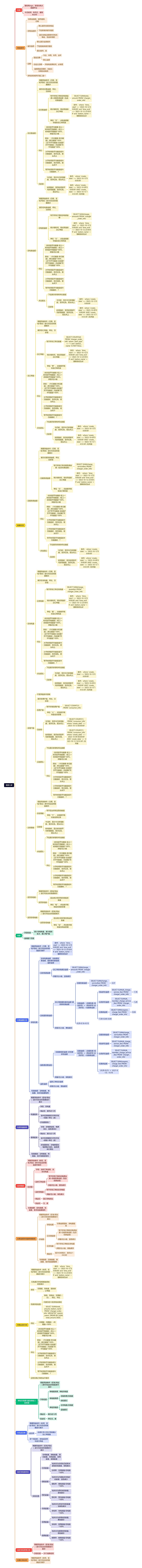

数据大屏思维导图

U434459035

2025-01-09

浏览量: 0

大屏显示

数据显示

显示内容

数据总览，筛选条件内容讲解

树图思维导图提供《数据大屏》在线思维导图免费制作，点击“编辑”按钮，可对《数据大屏》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8d3016d596f6bb34e508c6d7739a2037

思维导图大纲

标题

惠知电logo、智慧充电大数据平台

今日时间：年月日、星期、时分秒

筛选条件

充电站选择、城市选择、日期

充电站选择

默认展示全部充电站

下拉框做关键字搜索

展示充电站管理中所有充电站，包含新增的

城市选择

默认展示全部城市

下拉框做关键字搜索

展示到市、区

日期

固定日期

今日、本周、本月、全年

默认全部

自定义日期

开始和结束时间，必填项

选择固定日期时，自定义日期自动填充

充电站和城市只能二选一

数据总览

总交易金额

根据筛选条件（日期、区域/场站）进行对应实时数据展示

展示总交易金额、环比、日新增

总交易金额

等于所有订单的总电费金额+总服务费金额（包含优惠金额）

SELECT SUM(total_amunt) FROM `charger_order_info`

统计按时间、场站筛选的总订单数

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

单位“元”，点击金额数字跳转至订单列表

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

日新增

今日时，显示今日新增数据，显示红色，箭头向上

条件： where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

条件：where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

总电费金额

根据筛选条件（日期、区域/场站）进行对应实时数据展示

展示总电费金额、环比、日新增

总电费金额

等于所有订单的总电费金额

SELECT SUM(charge_amount) FROM `charger_order_info`

统计按时间、场站筛选的总订单数

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

单位“元”，点击金额数字跳转至订单列表

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

点击箭头

下拉展示新增和环比数据

日新增

今日时，显示今日新增数据，显示红色，箭头向上

条件： where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

条件：where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

总订单数

根据筛选条件（日期、区域/场站）进行对应实时数据展示

展示总订单数、环比、日新增

总订单数

等于所有订单总数量

SELECT COUNT(id) FROM `charger_order_info` where `start_type` <> '1' and `station_name` IS NOT NULL

统计按时间、场站筛选的总订单数

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

单位“单”，点击数字跳转至订单列表

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

点击箭头

下拉展示新增和环比数据

日新增

今日时，显示今日新增数据，显示红色，箭头向上

条件： where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

条件：where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

总服务费金额

根据筛选条件（日期、区域/场站）进行对应实时数据展示

展示总服务费金额、环比、日新增

总服务费金额

等于所有订单总服务费金额（包含优惠金额）

SELECT SUM(charge_servicefee) FROM `charger_order_info`

统计按时间、场站筛选的总订单数

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

单位“元”，点击数字跳转至订单列表

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

点击箭头

下拉展示新增和环比数据

日新增

今日时，显示今日新增数据，显示红色，箭头向上

条件： where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

条件：where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

总充电量

根据筛选条件（日期、区域/场站）进行对应实时数据展示

展示总充电量、环比、日新增

总充电量

等于所有订单总充电量

SELECT SUM(charge_quantity) FROM `charger_order_info`

统计按时间、场站筛选的总订单数

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

单位“度”，点击数字跳转至订单列表

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

点击箭头

下拉展示新增和环比数据

日新增

今日时，显示今日新增数据，显示红色，箭头向上

条件： where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

条件：where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

总用户数

不受筛选条件控制

展示总用户数、环比、日新增

总用户数

等于所有的用户数

SELECT COUNT(1) FROM `consumer_info`

单位“人”，点击数字跳转至会员管理

日新增

今日时，显示今日新增数据，显示红色，箭头向上

SELECT COUNT(1) FROM `consumer_info` where `create_date` >= '2023-10-13 00:00:00'

时间段时，显示时间段平均新增数据，显示红色，箭头向上

SELECT COUNT(1) FROM `consumer_info` where `create_date` >= '2023-10-09 00:00:00' AND `create_date` <= '2023-10-13 14:53:30' /总天数

点击箭头

下拉展示新增和环比数据

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

总告警数

根据筛选条件（日期、区域/场站）进行对应实时数据展示

总告警数

等于后台所有告警总数量

单位“个”，点击数字跳转至告警记录

日新增

今日时，显示今日新增数据，显示红色，箭头向上

时间段时，显示时间段平均新增数据，显示红色，箭头向上

点击箭头

下拉展示新增和环比数据

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

运营总枪数

根据筛选条件（区域/场站）进行对应实时数据展示

运营总枪数

后台统计的所有充电枪总数量

单位“枪”，点击数字跳转至充电桩管理

运营总场地数

根据筛选条件（区域/场站）进行对应实时数据展示

运营总场地数

后台统计的所有充电站总数量

单位“站”，点击数字跳转至充电站管理

地图

字段检查

累计充电电量、累计服务车次、累计用户数

铺满整个页面

交易金额分布

根据筛选条件（日期、区域/场站）进行对应实时数据进行展示

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

字段检查

实收电费金额、实收服务费金额、服务费优惠金额、退款金额

实收电费金额

总订单的电费总金额

SELECT SUM(charge_amount) FROM `charger_order_info`

保留2位小数，蓝色展示

实收服务费金额

总订单的服务费总金额-服务费优惠金额

总服务费金额

SELECT SUM(charge_servicefee) FROM `charger_order_info`

3.37

优惠金额=（总服务费-场站折扣）+（场站折扣-会员折扣）+优惠券金额

场站折扣金额

SELECT SUM(zk_charge_service_fee) FROM `charger_order_info`

1.78

会员折扣金额

SELECT SUM(zk_member_charge_service_fee) FROM `charger_order_info`

1.29

优惠券金额

SELECT SUM(coupon_charge_fee) FROM `charger_order_info`

0.04

1.59+0.49+0.04

0.29-0.16=0.13

保留2位小数，黄色展示

服务费优惠金额

优惠券抵扣金额+折扣券折扣金额

优惠金额=（总服务费-场站折扣）+（场站折扣-会员折扣）+优惠券金额

总服务费金额

SELECT SUM(charge_servicefee) FROM `charger_order_info`

场站折扣金额

SELECT SUM(zk_charge_service_fee) FROM `charger_order_info`

会员折扣金额

SELECT SUM(zk_member_charge_service_fee) FROM `charger_order_info`

优惠券金额

SELECT SUM(coupon_charge_fee) FROM `charger_order_info`

（0.29-0.21）+（0.21-0.13）=0.16

保留2位小数，绿色展示

退款金额

退款订单的总金额

保留2位小数，橙色展示

检查数据：没有数据、有数据、各字段数据相同

电费电量趋势

根据筛选条件（区域/场站）进行对应实时数据进行展示

电量趋势

字段：总电量

横坐标：展示近12月

选中后弹窗展示所有字段+数据+单位（度）

折线图颜色？

费用趋势

字段：总电费金额、电费单价、服务费单价

横坐标：展示近12月

选中后弹窗展示所有字段+数据+单位（度）

折线图颜色：总电费蓝色、电费电价绿色、服务费单价青色

检查数据：没有数据、有数据、各字段数据相同

实时数据

根据筛选条件（时间、区域/场站）进行对应实时数据进行展示

柱状图

字段：实时订单金额、实时充电量

实时订单金额

等于所有订单的总电费金额+总服务费金额（包含优惠金额）

保留2位小数，蓝色展示

实时充电量

等于所有订单的总充电量

保留2位小数，绿色展示

横坐标

展示充电场站

纵坐标

元、度

检查数据：没有数据、有数据、各字段数据相同

交易金额充电量明细趋势

根据筛选条件（区域/场站）进行对应实时数据进行展示

折线图

字段检查

交易金额趋势、充电量趋势

总交易金额

等于所有订单的总电费金额+总服务费金额（包含优惠金额）

保留2位小数，蓝色展示

总充电量

等于所有订单的总充电量

保留2位小数，绿色展示

横坐标

按24小时统计，显示从1-24小时

检查数据：没有数据、有数据、各字段数据相同

充电站排行榜

根据筛选条件（时间、区域/场站）进行对应实时数据进行展示

条件： where `time_start` >= '2023-10-12 00:00:00' and `time_end` <= '2023-10-12 23:59:59' and `station_name` = '通联测试站点'

红色展示字段根据选择的类型展示

类型

交易额、充电量、服务费、订单数

列表字段检查

排名、充电站、交易额（元）、同比、环比

只展示前十的充电站排名

SELECT SUM(total_amunt),`station_name` FROM `charger_order_info` GROUP BY `station_name` ORDER BY SUM(total_amunt) DESC

同比

（本期数－同期数）÷同期数×100%

环比

（时间段平均数据-较上一时间段平局数据）/较上一时间段平局数据*100%，保留2位小数

例如：（今日数据-昨日数据）/昨日数据*100% 、（近7天平均数据-往前推7天平均数据）/往前推7天平均数据*100%

大于时间段平均数据或今日数据时，显示红色，箭头向上

小于时间段平均数据或今日数据时，显示绿色，箭头向下

等于时间段平均数据或今日数据时，？

没有充电订单的站不展示

单枪充电量与服务费收入趋势图

根据筛选条件（区域/场站）进行对应实时数据进行展示

字段检查

单枪服务费、单枪充电量

单枪服务费

总服务费/总枪数

绿色展示

单枪充电量

总充电量/总枪数

蓝色展示

横坐标

展示近12月

纵坐标

单位元、度

充电成功率

根据筛选条件（时间、区域/场站）进行对应实时数据进行展示

成功率

(全部订单-0元订单数量)/总订单数量

多个场站时，充电成功率可进行筛选

实时充电桩状态

根据筛选条件（区域/场站）进行对应实时数据进行展示

字段检查

空闲数量、插枪数量、预约数量、充电数量、禁用数量、故障数量

空闲数量

枪状态为空闲和已结束未拔枪时的数量，绿色展示

空闲率：空闲数量/总枪数*100%

插枪数量

枪状态为已插枪未充电时的数量，蓝色展示

插枪率：插枪数量/总枪数*100%

预约数量

枪状态为预约时的数量，紫色展示

预约率：预约数量/总枪数*100%

充电数量

枪状态为充电中时的数量，浅绿色展示

充电率：充电数量/总枪数*100%

禁用数量

枪状态为禁用时的数量，黄色展示

充电率：禁用数量/总枪数*100%

故障数量

枪状态为故障时的数量，橙色展示

故障率：故障数量/总枪数*100%

实时充电异常分析

根据筛选条件（区域/场站）进行对应实时数据进行展示

字段检查

20个故障名称

交易订单分析

根据筛选条件（时间、区域/场站）进行对应实时数据进行展示
