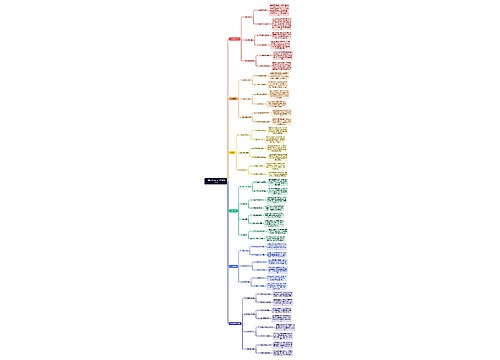

思维导图大纲

1. 模具设计与制作

1.1 设计与选材

1.1.1 模具设计的重要性

模具设计是预制混凝土构件生产中的关键环节，其直接关系到最终产品的质量和精度。设计过程中，必须严格遵循设计图纸的要求，确保模具的尺寸、形状和结构符合预应力混凝土上部结构的施工标准。

在设计模具时，需要综合考虑材料的选用、模具的强度和稳定性以及后续的施工方便性。只有选择了合适的材料，才能保证模具在使用过程中不会出现变形、破裂等问题，从而确保预制构件的质量。

1.1.2 模具材料的选用

在模具材料的选择上，应优先考虑强度高、耐磨损、易于加工的材料。常用的模具材料包括钢、铝、塑料等，每种材料都有其独特的优点和适用场景。例如，钢材具有较高的强度和耐久性，适用于制作大型或复杂的模具；而铝材则较轻便，加工方便，适用于制作中小型的模具。

选用模具材料时，还需要考虑模具的加工工艺和成本。在满足设计要求的前提下，尽可能选择成本效益较高的材料，以降低生产成本。

1.2 模具制作与试拼

1.1.3 模具制作过程

在模具制作过程中，首先要根据设计图纸制作模具的各个部分，包括主体结构、支撑架、紧固件等。制作过程中要确保模具的平整度和光滑度，避免出现凹凸不平或划痕等缺陷，这些缺陷可能会影响混凝土的表面质量。

制作完成后，还需要对模具进行组装和调试，确保模具的各个部分能够准确对接，没有间隙或松动现象。在组装过程中，要使用专业的工具和设备，避免因操作不当导致的模具损坏。

1.1.4 模具试拼与检查

在模具安装前，必须进行试拼。试拼是为了检验模具的尺寸和形状是否符合设计要求，以及各个部分的配合是否准确。通过试拼，可以及时发现模具存在的问题，并进行调整和修正。

试拼完成后，还需要对模具进行检查。检查内容包括模具的平整度、垂直度、稳定性等关键指标。只有通过检查的模具才能正式投入使用。

1.3 模具安装与调试

1.1.5 模具安装要点

模具安装是预制混凝土构件生产过程中的重要环节。在安装过程中，首先要确保模具的位置准确，符合设计要求。这需要使用专业的测量工具进行定位和调整。

安装过程中，要使用支撑架和紧固件来固定模具，确保其稳定性和密闭性。支撑架和紧固件的选择和使用要根据模具的具体情况和施工环境来决定。

1.1.6 模具调试与检查

模具安装完成后，还需要进行调试和检查。调试是为了确保模具在施工过程中能够正常工作，不会出现异常情况。调试内容包括模具的运动轨迹、速度、压力等参数的调整。

检查则是为了确认模具的安装效果，包括模具的稳定性、密闭性以及与混凝土浇筑设备的配合情况。只有通过调试和检查的模具才能开始混凝土浇筑工作。

2. 混凝土浇筑与养护

2.1 混凝土浇筑准备

2.1.1 混凝土配合比设计

在混凝土浇筑前，首先要进行混凝土配合比设计。混凝土配合比设计是根据设计要求和混凝土的性能指标来确定水泥、砂、石、水等原材料的使用比例。合理的配合比能够确保混凝土的强度、耐久性和施工性能。

在设计混凝土配合比时，需要考虑的因素包括混凝土的使用环境、施工方法、养护条件等。例如，对于预制预应力混凝土上部结构，需要选用高强度、低收缩、耐久性好的混凝土配合比。

2.1.2 混凝土搅拌与运输

混凝土搅拌是将水泥、砂、石、水等原材料按照设计好的配合比进行混合的过程。搅拌过程中要确保混凝土的均匀性和稠度，避免出现分层、离析等现象。

混凝土运输是将搅拌好的混凝土从搅拌站运送到施工现场的过程。在运输过程中，要采取有效的措施防止混凝土的分层、离析或凝固。常用的运输工具包括搅拌车、泵车等。

2.2 混凝土浇筑过程

2.2.1 浇筑方法与顺序

混凝土浇筑是预制混凝土构件生产中的关键环节之一。在浇筑过程中，要选择合适的浇筑方法和顺序，以确保混凝土的均匀性和密实度。

常见的浇筑方法包括泵送浇筑、倾倒浇筑等。泵送浇筑是通过泵车将混凝土输送到模具中，适用于高层建筑或大型构件的浇筑；倾倒浇筑则是将混凝土直接倾倒到模具中，适用于小型构件的浇筑。

2.2.2 浇筑中的注意事项

在混凝土浇筑过程中，需要注意以下几点：首先，要控制混凝土的浇筑速度，避免过快或过慢导致混凝土的分层或离析；其次，要确保混凝土的密实度，通过振捣或压实等手段排除混凝土中的气泡和空隙；最后，要避免混凝土的漏浆现象，确保模具的密闭性。

2.3 混凝土养护与检测

2.2.3 养护方法与要求

混凝土养护是为了确保混凝土在硬化过程中保持湿润，从而提高其强度和耐久性。常用的养护方法包括自然养护、薄膜养护、蒸汽养护等。

自然养护是指将混凝土暴露在自然环境中，通过喷水或覆盖湿布等方式保持混凝土的湿润；薄膜养护是在混凝土表面覆盖一层薄膜，防止水分蒸发；蒸汽养护则是通过加热使混凝土在高温高湿环境下硬化。

2.2.4 养护效果检测

在混凝土养护过程中，需要对养护效果进行检测。检测内容包括混凝土的强度、耐久性、外观等指标。通过检测可以及时发现养护过程中的问题，并采取相应的措施进行调整。

常用的检测方法包括力学性能检测、渗透性能检测、外观检查等。力学性能检测是通过压力测试、抗折测试等手段检测混凝土的强度；渗透性能检测是通过渗透试验检测混凝土的防渗性能；外观检查则是通过观察混凝土表面的裂缝、色差等现象来评估养护效果。

3. 预应力施加与质量控制

3.1 预应力筋的张拉

3.1.1 预应力筋的选择与布置

预应力筋是施加预应力的主要材料，其选择和布置直接关系到预应力混凝土构件的性能。在选择预应力筋时，需要考虑其强度、延性、松弛率等指标，以满足设计要求。

预应力筋的布置要根据设计图纸进行，确保其在混凝土构件中的位置和方向正确。布置过程中要注意预应力筋的间距、锚固长度等参数，以确保预应力的均匀施加。

3.1.2 张拉设备与工艺

预应力筋的张拉是通过张拉设备来实现的。张拉设备包括千斤顶、油泵、测力计等，这些设备需要定期检定和校准，以确保张拉力的准确性。

张拉工艺包括预张拉、正式张拉、锚固等步骤。在张拉过程中，要控制好张拉速度、张拉力等参数，确保预应力筋的伸长值符合设计要求。

3.2 预应力质量的控制

3.2.1 预应力施加的均匀性

预应力施加的均匀性是保证预应力混凝土构件质量的关键因素之一。在张拉过程中，要确保预应力筋的拉伸均匀，避免出现局部过张或欠张现象。

为了保证预应力施加的均匀性，可以采取以下措施：首先，选择合适的张拉设备和方法；其次，控制张拉速度和力度；最后，对张拉过程进行监控和检测。

3.2.2 预应力损失的控制

在预应力混凝土构件的使用过程中，预应力可能会因为各种原因产生损失。为了控制预应力损失，需要从以下几个方面入手：

选择合适的预应力筋和锚固材料，提高预应力的保持率；

优化张拉工艺，减少预应力筋的松弛和锚固损失；

加强养护和防护措施，防止混凝土的裂缝和腐蚀。

4. 施工安全与环保

4.1 安全施工措施

4.1.1 施工现场的安全管理

施工现场的安全管理是确保施工顺利进行的重要环节。在施工现场，要建立完善的安全管理制度，明确各方的安全责任和义务。

安全管理措施包括：定期进行安全教育和培训，提高施工人员的安全意识；设置明显的安全标志和警示牌；配备必要的安全防护用品；定期检查和维护施工设备；及时处理安全隐患和事故。

4.1.2 个人防护与急救措施

在施工过程中，施工人员需要采取个人防护措施，以防止意外伤害。个人防护用品包括安全帽、防护眼镜、防尘口罩、防护手套等。

同时，施工现场还应配备急救箱和专业的急救人员，以便在发生意外时能够及时进行救治。急救措施包括止血、包扎、心肺复苏等。

4.2 环保与废弃物处理

4.2.1 施工现场的环保措施

在施工过程中，要采取有效的环保措施，减少对环境的影响。环保措施包括：合理规划施工现场，减少对周边环境的影响；控制噪音和扬尘污染；合理利用资源，减少浪费；加强废弃物处理和回收利用。

同时，施工现场还应定期进行环境监测，确保施工活动符合国家和地方的环保要求。

4.2.2 废弃物的分类与处理

施工现场产生的废弃物需要进行分类处理，以减少对环境的污染。废弃物包括固体废弃物、液体废弃物和有害废弃物等。

固体废弃物可以进行回收利用或填埋处理；液体废弃物需要经过处理后达到排放标准才能排放；有害废弃物需要按照国家规定进行特殊处理，确保不会对环境和人体健康造成危害。
