高一物理运动快慢思维导图

Sure

2022-07-17

浏览量: 25

思维导图

高中物理

物理

高一物理

概括高中物理运动快慢的描述、用打点计时器测速度知识点

树图思维导图提供《高一物理运动快慢思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《高一物理运动快慢思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：130505263baa0cbbe0575c90078d9e28

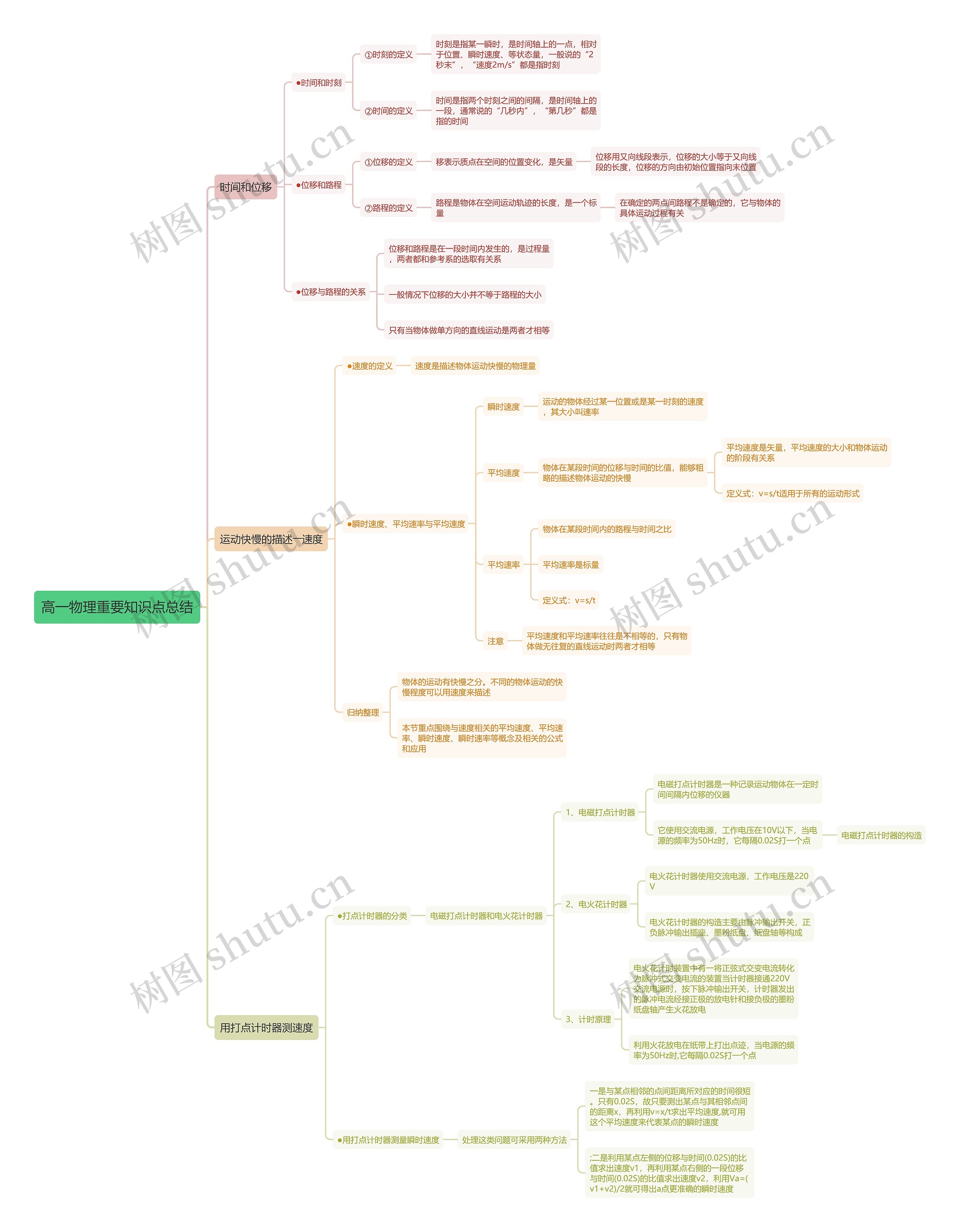

思维导图大纲

时间和位移

●时间和时刻

①时刻的定义

时刻是指某一瞬时，是时间轴上的一点，相对于位置、瞬时速度、等状态量，一般说的“2秒末”，“速度2m/s”都是指时刻

②时间的定义

时间是指两个时刻之间的间隔，是时间轴上的一段，通常说的“几秒内”，“第几秒”都是指的时间

●位移和路程

①位移的定义

移表示质点在空间的位置变化，是矢量

位移用又向线段表示，位移的大小等于又向线段的长度，位移的方向由初始位置指向末位置

②路程的定义

路程是物体在空间运动轨迹的长度，是一个标量

在确定的两点间路程不是确定的，它与物体的具体运动过程有关

●位移与路程的关系

位移和路程是在一段时间内发生的，是过程量，两者都和参考系的选取有关系

一般情况下位移的大小并不等于路程的大小

只有当物体做单方向的直线运动是两者才相等

运动快慢的描述――速度

●速度的定义

速度是描述物体运动快慢的物理量

●瞬时速度、平均速率与平均速度

瞬时速度

运动的物体经过某一位置或是某一时刻的速度，其大小叫速率

平均速度

物体在某段时间的位移与时间的比值，能够粗略的描述物体运动的快慢

平均速度是矢量，平均速度的大小和物体运动的阶段有关系

定义式：v=s/t适用于所有的运动形式

平均速率

物体在某段时间内的路程与时间之比

平均速率是标量

定义式：v=s/t

注意

平均速度和平均速率往往是不相等的，只有物体做无往复的直线运动时两者才相等

归纳整理

物体的运动有快慢之分。不同的物体运动的快慢程度可以用速度来描述

本节重点围绕与速度相关的平均速度、平均速率、瞬时速度、瞬时速率等概念及相关的公式和应用

用打点计时器测速度

●打点计时器的分类

电磁打点计时器和电火花计时器

1、电磁打点计时器

电磁打点计时器是一种记录运动物体在一定时间间隔内位移的仪器

它使用交流电源，工作电压在10V以下，当电源的频率为50Hz时，它每隔0.02S打一个点

电磁打点计时器的构造

2、电火花计时器

电火花计时器使用交流电源，工作电压是220V

电火花计时器的构造主要由脉冲输出开关，正负脉冲输出插座、墨粉纸盘、纸盘轴等构成

3、计时原理

电火花计时装置中有一将正弦式交变电流转化为脉冲式交变电流的装置当计时器接通220V交流电源时，按下脉冲输出开关，计时器发出的脉冲电流经接正极的放电针和接负极的墨粉纸盘轴产生火花放电

利用火花放电在纸带上打出点迹，当电源的频率为50Hz时,它每隔0.02S打一个点

●用打点计时器测量瞬时速度

处理这类问题可采用两种方法

一是与某点相邻的点间距离所对应的时间很短。只有0.02S，故只要测出某点与其相邻点间的距离x，再利用v=x/t求出平均速度,就可用这个平均速度来代表某点的瞬时速度

;二是利用某点左侧的位移与时间(0.02S)的比值求出速度v1，再利用某点右侧的一段位移与时间(0.02S)的比值求出速度v2，利用Va=(v1+v2)/2就可得出a点更准确的瞬时速度
