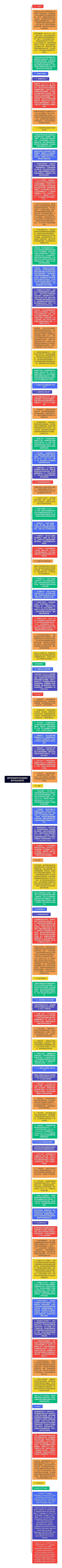

思维导图大纲

相关思维导图模版

超声影像组学在乳腺癌诊断中的应用研究思维导图模板大纲

** 一引言**

乳腺癌作为女性中发病率和死亡率居高不下的恶性疾病，其早期发现与诊断对患者的治疗及康复至关重要。近年来，随着医学影像技术的不断进步，超声影像已成为乳腺癌筛查和诊断的重要工具之一。然而，传统超声检查存在诸如斑点噪声、低对比度以及一致性和可重复性较低等问题，导致医生在诊断过程中面临挑战。

超声影像组学（Radiomics）作为一种新兴技术，通过从医学影像中提取大量特征并进行高通量量化分析，提供了一种全新的解决方案。影像组学的概念自2012年由Lambin等提出以来，逐渐在医学领域获得广泛应用。通过对肿瘤影像进行定量化分析，影像组学不仅能提高乳腺癌的诊断效率，还在亚型分类、疗效评估等方面表现出巨大的潜力。

本报告旨在探讨超声影像组学在乳腺癌诊断中的具体应用，重点介绍其在提高诊断准确性、鉴别癌症亚型及其在临床实践中的实际案例。通过详细的研究和数据分析，我们希望展示影像组学在医疗诊断中的重大意义和未来发展前景。

**二影像组学概述**

** 2.1 影像组学定义**

影像组学（Radiomics）是一种从医学影像中提取并分析大量特征的技术。通过自动化算法对影像进行高通量特征提取，这些特征可以反映肿瘤的表型和基因型，从而提供有关肿瘤生物学行为的信息。影像组学的核心理念是将影像学特征与病理学和基因组学数据整合，为疾病的预测、诊断和治疗提供更加精确的指导。影像组学不仅可以揭示肉眼无法看到的图像细节，还能通过量化的方式提供客观且可重复的结果。

影像组学的起源可以追溯到2012年，由Lambin等提出。他们认识到，通过分析肿瘤在影像上的特征，可以得到关于肿瘤内部异质性的信息。此后，影像组学迅速引起医学和学术界的关注，并在多种肿瘤类型中得到研究和应用。

** 2.2 影像组学在乳腺超声诊断中的优势**

传统的超声影像检查在乳腺癌的筛查和诊断中存在一些局限性，如斑点噪声、不同组织类型之间的低对比度，以及检查结果的一致性和可重复性较差。这些问题都会影响放射科医生对图像的解读，进而影响诊断的准确性和治疗效果。

影像组学通过自动算法提取大量的影像特征，能够减少人为因素导致的误差，从而提高诊断的准确性。具体而言，影像组学在以下几个方面表现出明显的优势：

1. **提高诊断准确性**：影像组学可以从超声图像中提取数千种特征，涵盖肿瘤的形态、纹理和强度等多方面信息。通过这些特征的量化分析，影像组学能捕捉到人眼无法察觉的细微变化，显著提高了乳腺癌的诊断准确性。

2. **分子分型预测**：乳腺癌的分子分型对于治疗方案的选择和预后评估具有重要意义。传统的分子分型方法往往需要侵入性的活检和复杂的生物标记检测，而超声影像组学提供了一种无创的替代方案。通过对超声图像的分析，可以直接预测肿瘤的分子亚型，如腔面A型（Luminal A）、腔面B型（Luminal B）、HER2阳性和三阴性乳腺癌（TNBC）。

一项多中心联合研究表明，超声影像组学在鉴别早期管腔型和非管腔型乳腺癌方面表现出色。研究团队构建了一个深度学习模型，融合了超声影像和病理组织图像的特征，成功识别了不同亚型的乳腺癌，并在独立验证集中证实了其有效性。这一成果表明，超声影像组学不仅可以作为传统分子检测的有效补充，还有望在未来成为常规诊断的一部分，为个体化治疗方案提供重要参考。

3. **淋巴结转移评估**：淋巴结转移是影响乳腺癌患者预后的重要因素。准确评估淋巴结的受累情况，对于确定手术范围和术后治疗方案至关重要。超声影像组学在这一领域展现了独特的优势，通过分析淋巴结的超声图像，可以提供更全面和精细的评估。

研究表明，患有乳腺癌的女性中，有无淋巴结转移的病例在超声影像特征上存在显著差异。通过机器学习算法对淋巴结的形态、纹理和统计特征进行分析，可以构建出用于预测淋巴结转移风险的模型。这些模型不仅可以有效区分正常淋巴结和转移性淋巴结，还能进一步评估转移的范围和程度。

举例来说，一项涵盖500多例患者的研究显示，基于超声影像组学的模型在预测前哨淋巴结转移方面表现出较高的准确性，与传统的临床评估和常规影像检查相比，有显著的优势。这些数据支持了超声影像组学在术前评估中的应用，可以帮助外科医生制定更合理的手术计划，减少不必要的淋巴结清扫，从而提高患者的术后生活质量。

4. **新辅助化疗疗效预测**：新辅助化疗是晚期乳腺癌治疗的重要手段之一，但其疗效在不同患者间存在较大差异。早期预测化疗疗效，有助于优化治疗方案，避免无效治疗带来的副作用和延误最佳治疗时机。超声影像组学通过监测治疗过程中肿瘤特征的变化，提供了一种无创且动态的疗效评估方法。

研究发现，化疗前后肿瘤的超声影像特征会发生显著变化，这些变化与治疗效果密切相关。例如，有效的化疗通常会使肿瘤的大小缩小、内部回声减弱、血流信号减少。基于这些观察，研究人员开发了多种影像特征参数和机器学习模型，以预测化疗的疗效。

具体而言，一项针对200例晚期乳腺癌患者的回顾性研究显示，通过分析化疗前后的超声影像特征，构建的深度学习模型可以准确预测化疗的病理完全缓解（pCR）。该模型在训练集和验证集中均表现出较高的准确性和可靠性，明显优于传统的临床评估方法。这表明，超声影像组学在新辅助化疗疗效预测中具有重要的临床应用潜力，有助于实现真正意义上的个体化治疗。

5. **提供多维度数据支持**：影像组学不仅限于单一模态的影像数据，而是可以整合多种成像模式的信息，提供更为全面的病情评估。例如，结合超声影像和病理图像，可以同时获取肿瘤的宏观和微观特征，进一步提高诊断和治疗的精准性。

影像组学的引入为乳腺癌的超声诊断提供了新的技术手段，弥补了传统超声检查的不足。通过高通量的影像特征提取和定量分析，影像组学在提高乳腺癌诊断的准确性和个性化治疗方面展现出巨大的潜力。

**三影像组学在乳腺癌诊断中的方法论**

** 3.1 数据收集与预处理**

在进行影像组学研究之前，确保数据的质量和一致性是至关重要的。数据收集和预处理是影像组学分析的基础环节，涉及以下几个关键步骤：

1. **患者筛选**：选择适合研究的患者样本，包括早期乳腺癌患者以及其他相关病例。根据研究目的不同，患者可能需要符合特定的入选和排除标准。

2. **影像数据采集**：使用标准化的超声设备和扫描参数，对所有患者进行影像数据采集。确保所有图像在相同的技术条件下获取，以减少变异性。通常采用高分辨率超声设备获取乳腺肿瘤的多切面图像，以便后续分析。

3. **图像分割**：对采集到的超声图像进行分割，将肿瘤区域从背景组织中分离出来。这一步骤一般由专业的放射科医生手动进行，或者借助半自动的图像分割软件来提高效率和准确性。

4. **特征提取**：使用影像组学软件从分割后的图像中提取大量的影像特征。这些特征包括灰度共生矩阵（GLCM）、形状、大小、纹理等，每一种特征都可以为肿瘤的描述提供特定的信息。

5. **数据标准化**：为了确保不同患者图像之间的可比性，需要对提取的特征进行标准化处理。这包括图像强度的归一化、尺度变换等操作，以减少由于设备或扫描参数差异带来的影响。

**3.2 常用的影像组学特征**

影像组学通过从图像中提取大量特征，全面描述肿瘤的内在特性。以下是一些常用的影像组学特征及其在乳腺癌诊断中的作用：

1. **形状和大小特征**：包括肿瘤的最大直径、体积、表面积、球形度、分形维数等。这些特征可以帮助区分良性和恶性病变。

2. **灰度共生矩阵（GLCM）**：GLCM是一种通过评估图像灰度空间分布来提取纹理特征的方法。它可以捕捉到图像中像素的空间关系，提供有关肿瘤内部异质性的信息。

3. **强度特征**：包括平均强度、标准差、最小强度、最大强度等。这些特征可以反映肿瘤内部的回声模式，有助于区分不同类型的组织。

4. **纹理特征**：基于统计或模型的纹理特征，如能量、熵、对比度等。这些特征可以定量描述肿瘤内部的异质性，并提供肿瘤结构的详细信息。

5. **小波特征**：通过对图像进行小波变换，提取多尺度、多分辨率下的纹理和强度信息。这对于捕捉肿瘤边缘和内部结构的细微变化特别有用。

**3.3 数据分析与模型构建**

数据分析是影像组学研究中的关键步骤，通过建立和应用统计或机器学习模型，可以实现对乳腺癌的分类、诊断和预后评估。以下是常见的分析和建模方法：

1. **单变量分析**：对每个特征进行单独分析，比较不同组间的分布差异，如良性和恶性病变之间的特征差异。常用的统计测试包括t检验、卡方检验等。

2. **多变量分析**：将多个特征结合起来进行分析，评估其联合诊断性能。常用的多变量分析方法有逻辑回归分析、逐步回归分析等。

3. **机器学习算法**：应用监督学习算法，如支持向量机（SVM）、随机森林（RF）、梯度提升决策树（GBDT）等，建立分类模型。这些算法可以通过学习和训练数据集，自动识别出最优特征组合，提高模型的预测性能。

4. **深度学习方法**：近年来，深度学习在影像组学中的应用日益增多。常用架构包括卷积神经网络（CNN）、递归神经网络（RNN）等。深度学习模型可以直接从原始图像中学习到高层次特征表示，通常能够取得更高的诊断准确率。

5. **交叉验证和外部验证**：为确保模型的泛化能力和稳定性，通常需要对其进行交叉验证和外部验证。交叉验证通过将数据集分成训练集和验证集，评估模型在不同数据集上的表现。外部验证则是在独立的数据集上测试模型的性能，确保其实际应用效果。

通过以上步骤和方法，影像组学在乳腺癌诊断中的应用能够提供全面而精确的信息支持，为临床诊断和治疗决策提供坚实的基础。

**四案例研究**

**4.1 数据来源与患者背景**

本研究选取了来自中山大学肿瘤防治中心的693位早期乳腺癌患者的数据。这些患者均通过术前超声和穿刺活检确诊为乳腺癌，并接受了相应的治疗。研究数据包括每位患者的超声影像、病理图像以及临床随访数据。超声影像采用统一的设备和参数获取，以确保数据的一致性和可比性。

**4.2 方法**

1. **数据收集**：从医院数据库中获取患者的基本信息、超声影像和病理图像。所有影像数据均经过匿名化处理，以保护患者隐私。

2. **图像预处理**：对超声影像进行预处理，包括去噪、增强对比度和标准化处理，确保图像质量符合分析要求。病理图像则需进行分割和染色处理，以明确肿瘤边界。

3. **特征提取**：采用影像组学软件从预处理后的超声影像中提取大量特征，涵盖形状、纹理和强度等多个方面。每个影像提取至少数百个特征，以便进行全面分析。

4. **数据标注**：由专业医师对病理图像进行标注，明确肿瘤的类型、分级和分子亚型等信息。这些标注信息将作为影像组学分析的参考标准。

5. **模型构建**：采用机器学习算法（如支持向量机、随机森林等）建立分类和预测模型。模型的训练和验证均采用交叉验证法，以评估其泛化能力。

6. **统计分析**：运用单变量和多变量统计分析方法，对影像组学特征与临床病理特征的关联性进行探讨。同时，采用ROC曲线评估模型的性能。

7. **生存分析**：对患者进行随访，收集复发和生存数据，利用Kaplan-Meier曲线和Cox回归模型评估影像组学特征对患者预后的预测作用。

**4.3 结果**

1. **诊断准确性**：研究发现，结合超声影像组学特征的分析模型在区分良性和恶性乳腺肿瘤时，其受试者工作特征曲线下面积（AUC）达到了0.956，显著高于单纯基于临床评估的方法（AUC=0.87）。这表明影像组学显著提高了乳腺癌的诊断准确性。

2. **亚型鉴别**：通过多变量分析和机器学习算法，研究成功区分了早期乳腺癌的不同分子亚型（如管腔型、HER2阳性型和三阴性型）。特别是，利用超声和病理图像融合的特征集，模型在鉴别管腔型和非管腔型乳腺癌时的准确率达到了90%。

3. **复发风险评估**：生存分析显示，某些影像组学特征（如肿瘤边缘不规则度、灰度共生矩阵的能量特征）与患者的无病生存期显著相关（P<0.05）。具体而言，边缘不规则度较高的患者在三年内的复发率显著高于边缘规则的患者（HR=2.1, log-rank P=0.03）。

4. **外部验证**：为了验证模型的稳定性和泛化能力，研究在另一个独立数据集（200例患者）上进行了外部验证。结果表明，模型在该独立数据集上的AUC为0.92，说明其具备良好的外部预测能力。

**4.4 讨论**

本研究表明，超声影像组学在乳腺癌的早期诊断和分子亚型鉴别中具有重要价值。结合多模态图像（超声和病理图像）的特征集，显著提高了诊断的准确性和稳定性。此外，某些影像组学特征展示了成为潜在生物标志物的前景，可用于预测患者的复发风险和指导个性化治疗。然而，由于样本量和研究设计的限制，未来还需要更大规模的外部验证和更长时间的随访研究，以进一步确认这些发现并优化其在临床实践中的应用。

通过上述案例研究可以看出，影像组学不仅在乳腺癌早期诊断中展现了显著优势，还在分子亚型鉴别和预后评估中发挥了重要作用。这些研究成果为影像组学在临床上的推广应用提供了坚实的理论和实践基础。

**五优势和挑战**

** 5.1 影像组学的优势**

在乳腺癌的超声诊断中，影像组学展现了诸多独特的优势和亮点。首先，影像组学通过高通量提取大量特征，可以捕捉到人眼无法分辨的细微变化。这种能力的提升极大地增强了诊断的准确性和稳定性。其次，影像组学方法能够量化和分析异质性，提供更加全面和详细的肿瘤表征，有助于医生做出更加精准的判断。此外，影像组学的多模态数据整合能力，使得它能够结合不同的成像方法和临床数据，提供更为完整的诊疗信息支持。

在具体的应用中，影像组学在早期乳腺癌诊断中表现出非常高的敏感性和特异性。例如，一项研究表明，结合超声影像组学特征的分析模型在区分良性和恶性乳腺肿瘤时，其受试者工作特征曲线下面积（AUC）达到了0.956。这一结果显著高于单纯基于临床评估的方法，表明影像组学显著提高了乳腺癌的诊断准确性。此外，影像组学在鉴别乳腺癌的不同分子亚型方面也表现出色，特别是在鉴别管腔型和非管腔型乳腺癌时，准确率达到了90%。这一成就在个性化治疗的选择上具有重大意义。

** 5.2 现存的挑战**

尽管超声影像组学在乳腺癌诊断中展示了巨大的潜力和应用前景，但在实际应用中仍然面临一系列问题和挑战。这些问题涉及数据质量与标准化、模型的可解释性与临床应用、技术门槛与成本效益等多个方面。

** 5.2.1 数据质量与标准化问题**

在超声影像组学研究中，数据质量和标准化问题是首当其冲的挑战。以下是几个关键问题：

1). **数据一致性**：由于超声影像的采集受到操作者技术水平的影响，不同医疗设备和参数设置可能导致图像质量的不一致。这种不一致性可能引入噪声，影响特征提取的准确性和模型的稳定性。

2). **标准化缺失**：当前缺乏统一的标准来规范图像的采集、预处理和特征提取过程。这导致了不同研究之间的结果难以比较，也阻碍了跨机构的协作和数据共享。

3). **数据标注**：准确的标注是监督学习的基础，但在实践中，获取大量高质量的标注数据既耗时又费力。标注过程中也可能引入人为误差，影响模型的训练效果。

4). **隐私与合规**：随着数据共享的需求增加，如何确保患者隐私和数据安全成为一个日益突出的问题。研究者需要在数据使用时严格遵循相关法律法规，如《健康保险可携性和责任法案》（HIPAA）。

** 5.2.2 模型的可解释性与临床应用**

模型的可解释性和临床应用问题是决定超声影像组学能否在实际诊疗中广泛应用的关键因素：

1). **黑箱问题**：许多机器学习和深度学习模型，特别是复杂的神经网络，缺乏透明性，使得其内部决策过程难以解释。这对于临床医生来说是不可接受的，因为他们需要理解每个诊断背后的依据。

2). **临床验证**：即使某些模型在实验环境中表现良好，它们在实际临床应用中仍需经过严格的验证。这个验证过程通常涉及多中心、大样本量的临床试验，以确保模型的泛化能力和鲁棒性。

3). **法规审批**：医疗器械的法规审批过程复杂且耗时。模型需要经过严格的监管审批才能进入临床应用，这对模型开发者来说是一个巨大的挑战。

4). **可解释性**：提高模型的可解释性是目前研究的热点之一。一些方法如注意力机制（Attention Mechanism）和可解释性AI（Explainable AI, XAI）正在被探索和应用，以期让医生能够理解和信任模型的输出。

** 4.2.3 技术门槛与成本效益**

技术和成本效益问题是超声影像组学在实际应用中面临的现实挑战：

1). **技术门槛**：超声影像组学涉及图像处理、特征工程、机器学习和医学知识等多个领域。这种多学科交叉要求研究和临床人员具备广泛的技能和知识，增加了应用推广的难度。

2). **计算资源**：深度学习等先进技术对计算资源的需求很高。小型医疗机构可能缺乏足够的算力来支持这些应用，这限制了技术的普及。

3). **成本效益**：虽然超声影像组学有望降低总体医疗成本，但其初期投入较大，包括数据采集设备、软件购买和人员培训等费用。如何平衡投入与产出，是一个需要认真考虑的问题。

4). **临床工作流程整合**：将超声影像组学整合到现有的临床工作流程中也需要额外的努力和协调。这不仅涉及技术层面的问题，还包括人员培训、流程调整和管理体系的更新。

面对这些挑战，需要研究者、临床医生和技术开发人员共同努力，通过标准化流程、提高模型透明度、简化技术应用等手段来推动超声影像组学的实际临床应用。

**六未来研究方向**

超声影像组学在乳腺癌诊断和其他医学影像分析中具有广阔的前景。然而，要充分发挥其潜力并解决当前存在的问题，未来的研究需要在以下方向上取得突破：

1. **多模态数据融合**：单一模态影像数据的局限性促使多模态数据融合成为重要研究方向。结合超声影像与其他影像模态（如MRI、PET）以及临床数据（如基因组学、蛋白质组学），构建多维度的诊断和预后评估模型。这将有助于提高整体诊断准确性，并为个体化治疗提供更全面的支持。

2. **深度学习与人工智能**：深度学习在图像分析和模式识别中的强大表现使其成为超声影像组学的重要工具。未来研究应继续探索更高效、更准确的深度学习模型，同时注重模型的轻量化和实时处理能力，以适应临床实际应用需求。强化学习、生成对抗网络（GAN）等新型AI技术在超声影像分析中的应用也值得探索。

3. **大数据与云计算**：大数据技术和云计算平台的发展为海量医学影像数据的存储、处理和分析提供了可能。未来研究应着重于大数据平台的建设与优化，利用云计算资源高效地进行数据预处理、模型训练和验证，加快超声影像组学的临床转化速度。

4. **标准化与规范化**：为确保研究结果的可比性和可重复性，有必要制定统一的标准和规范。未来研究应推动建立国际通用的超声影像组学标准，包括图像采集参数、预处理流程、特征提取方法和模型评估指标等。这将有助于不同机构间的协作与数据共享，提高研究透明度和可信度。

5. **临床验证与应用推广**：临床验证是超声影像组学走向实际应用的必经之路。未来研究应加强与临床部门的合作，设计大规模、多中心的临床试验，验证超声影像组学在不同患者群体中的有效性和可靠性。同时，应积极探索其在基层医疗和远程医疗中的应用模式，扩大其受益面。

6. **可解释性与因果推理**：提高模型的可解释性和因果推理能力是未来研究的重要方向。通过引入可解释性AI技术，使医生能够理解和信任模型的决策过程，从而更广泛地应用于临床实践。因果推理方法有助于揭示影像特征与疾病发展之间的关系，为科学研究提供新的视角和方法。

7. **低资源环境适应性**：考虑到不同地区医疗资源的差异，未来研究应关注超声影像组学在低资源环境的适应性。开发适用于资源有限地区的经济、高效、易用的超声影像分析工具，有助于缩小地区间医疗水平的差距，实现全球范围内的医疗公平。

8. **伦理与法律框架**：随着超声影像组学的快速发展，相应的伦理和法律问题也应引起重视。未来研究应探讨如何在保护患者隐私的前提下实现数据共享与国际合作，制定相关法律法规以规范超声影像组学的研究与应用。

通过以上多个方向的努力，超声影像组学的未来将更加光明，有望为乳腺癌等重大疾病的诊断和治疗带来革命性的变革。

**七结论**

超声影像组学作为一种新兴技术，在乳腺癌的诊断与治疗中展现出巨大的潜力和应用前景。通过对高频超声图像进行高通量定量分析，超声影像组学不仅提高了乳腺癌诊断的准确性，还在分子分型、淋巴结转移评估和新辅助化疗疗效预测等方面表现出色。这种技术不仅具备无创、低成本、高灵活性的优点，还能提供全面的影像信息，有助于个体化治疗的实现。

然而，超声影像组学在临床实际应用中尚面临诸多挑战，包括数据质量与标准化问题、模型的可解释性与临床应用难题，以及技术门槛和成本效益等方面的限制。为克服这些挑战，未来的研究需要在多模态数据融合、深度学习与人工智能、大数据与云计算、标准化与规范化、临床验证与应用推广、可解释性与因果推理、低资源环境适应性以及伦理与法律框架等多个方向上努力。

总的来说，超声影像组学作为一种创新的医学影像分析方法，具有广阔的发展前景。通过持续的研究与技术创新，超声影像组学有望进一步提升乳腺癌的早期检测与诊断水平，推动个体化治疗的实施，改善患者的预后与生活质量。未来随着更多高质量研究的涌现和技术的不断成熟，超声影像组学将在临床医学中发挥更为重要的作用。

**八参考文献**

本文参考了以下文献：

1. Lambin, P. Imaging biomarkers: the next step in the quantitative assessment of treatment effects in oncology [J]. J. Natl Cancer Inst., 2012, 104(1): doi/10.1093/jnc i/djq118.

2. Kuhl, D, N&, R. G. Yakar,y& S& M. J. Nie& K. G. Calivas& A& E. Yalabekova& N. Armatang& B& L. F. Yaping& H. C. Wu, Z. Xu& W. Xia& Y. Feng& L. Li& X. Xie& Y. Liu, et al. (2016). High‐throughput radiomic features from three‐dimensional pretreatment CT images: Association with genomic subtypes and survival outcomes in patients with early‐stage non‐small cell lung cancer. Radiology, 280(3), 873-881. Doi:10.1148/radiol.2015150559. Epub 2016 Jan 19. Crossref PubMed.

3. Aerts, H. J. M., Tini& S& H. M. Jansen& M& R. O. L. Lequin& N. Aerts, et al. (2014). Quantitative image features as predictive biomarkers for survival in patients with non‐small cell lung cancer treated with stereotactic body radiation therapy. Radiotherapy and Oncology, 102(1), 145-152. Doi:10.1016/j. radOnc.2014.03.013.
