3#工程建模思路思维导图

U479660074

2024-10-10

浏览量: 84

工程建模

二次构造

装饰装修

主体构造，新建工程，二次构造等内容讲解

树图思维导图提供《3#工程建模思路》在线思维导图免费制作，点击“编辑”按钮，可对《3#工程建模思路》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：449f50705f26741e926f46ae319ddc7c

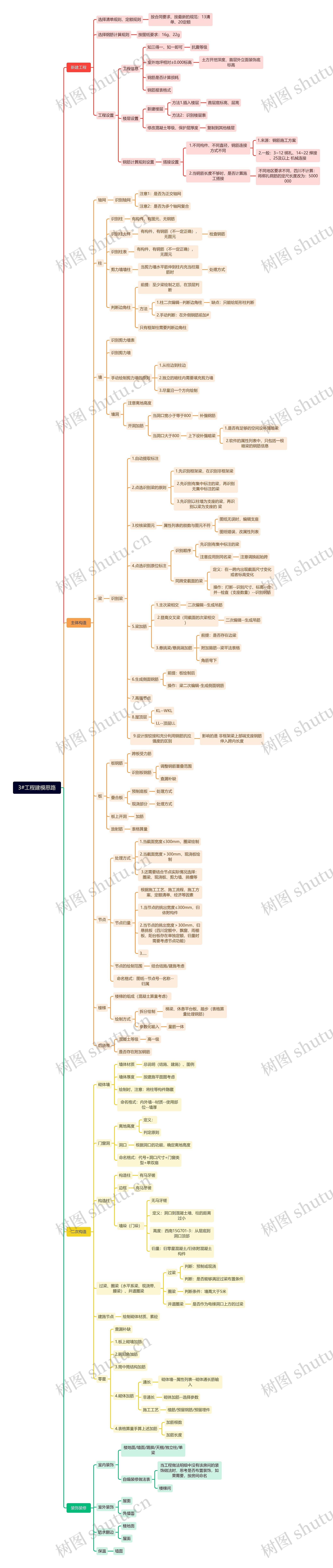

思维导图大纲

新建工程

选择清单规则、定额规则

按合同要求、按最新的规范：13清单、20定额

选择钢筋计算规则

按图纸要求：16g、22g

工程设置

工程信息

知三得一、知一即可

抗震等级

室外地坪相对±0.000标高

土方开挖深度、首层外立面装饰底标高

钢筋是否计算损耗

钢筋报表格式

楼层设置

新建楼层

方法1.插入楼层

首层底标高、层高

方法2：识别楼层表

修改混凝土等级、保护层厚度

复制到其他楼层

钢筋计算规则设置

搭接设置

1.不同构件、不同直径，钢筋连接方式不同

1.来源：钢筋施工方案

2.一般：3~12 绑扎、14~22 焊接、25及以上机械连接

2.当钢筋长度不够时，是否计算施工搭接

不同地区要求不同，四川不计算：将绑扎钢筋的定尺长度改为：5000000

主体构造

轴网

识别轴网

注意1：是否为正交轴网

注意2：是否为多个轴网复合

柱

识别柱

有构件，有图元，无钢筋

识别柱大样

有构件，有钢筋（不一定正确），无图元

检查钢筋

识别柱表

有构件，有钢筋（不一定正确），无图元

剪力墙墙柱

当剪力墙水平筋伸到柱内充当柱箍筋时

处理方式

判断边角柱

前提：至少梁绘制之后，在顶层判断

方法

1.柱二次编辑--判断边角柱

缺点：只能给矩形柱判断

2.手动判断：在外侧钢筋前加#

只有框架柱需要判断边角柱

墙

识别剪力墙表

识别剪力墙

手动绘制剪力墙的原则

1.从柱边到柱边

2.独立的暗柱内需要填充剪力墙

3.尽量沿一个方向绘制

墙洞

注意离地高度

开洞加筋

当洞口宽小于等于800

补强钢筋

当洞口大于800

上下设补强暗梁

1.是否有足够的空间设补强暗梁

2.软件的属性列表中，只包括一根暗梁的钢筋信息

梁

识别梁

1.自动提取标注

2.点选识别梁的原则

1.先识别框架梁，在识别非框架梁

2.先识别有集中标注的梁，再识别无集中标注的梁

3.先识别以柱墙为支座的梁，再识别以梁为支座的梁

3.校核梁图元

属性列表的肢数与图元不符

图纸无误时，编辑支座

图纸错误，改属性列表

4.点选识别原位标注

识别顺序

先识别有集中标注的梁

注意应用到同名梁

注意调换起始跨

同跨变截面的梁

定义：在一跨内出现截面尺寸变化或者标高变化

操作：打断--识别尺寸、标高--合并--检查（支座数量）--识别钢筋

5.梁加筋

1.主次梁相交

二次编辑--生成吊筋

2.登高交叉梁（同截面的次梁相交）

二次编辑--生成吊筋

3.悬挑梁/悬挑端加筋

前提：是否存在边梁

附加箍筋--梁平法表格

角筋弯下

6.生成侧面钢筋

前提：板绘制后

操作：梁二次编辑-生成侧面钢筋

7.高强节点

8.屋顶层

KL--WKL

LL--顶层LL

9.设计按铰接和充分利用钢筋抗拉强度的区别

影响的是非框架梁上部端支座钢筋伸入跨内长度

板

板钢筋

跨板受力筋

识别板钢筋

调整钢筋重叠范围

查漏补缺

叠合板

预制底板

处理方式

现浇部分

处理方式

板上开洞

加筋

放射筋

表格算量

节点

处理方式

1.当截面宽度≤300mm，圈梁绘制

2.当截面宽度＞300mm，现浇板绘制

3.还需要结合节点实际情况选择：圈梁、现浇板、剪力墙、挑檐等

节点归量

根据施工工艺、施工流程、施工方案、定额清单、经济等因素

1.当节点的挑出宽度≤300mm，归依附构件

2.当节点的挑出宽度＞300mm，归悬挑板（四川定额中，飘窗、雨棚板、阳台板存在单独定额，归量时需要考虑节点功能）

3.....

节点的绘制范围

结合结施/建施考虑

命名格式：图纸--节点号--名称--归属

楼梯

楼梯的组成（混凝土算量考虑）

绘制方式

拆分绘制

梯梁、休息平台板、踏步（表格算量处理钢筋）

参数化输入

量筋一体

后浇带

混凝土等级

高一级

是否存在附加钢筋

二次构造

砌体墙

墙体材质

总说明（结施、建施）、图例

墙体厚度

按建施平面图考虑

绘制时，注意：将柱等构件隐藏

命名格式：内外墙--材质--使用部位--墙厚

门窗洞

离地高度

定义：

判定原则

洞口

根据洞口的功能，确定离地高度

命名格式：代号+洞口尺寸+门窗类型+单双扇

构造柱

有马牙槎

边框

有马牙槎

墙垛（门垛）

无马牙槎

定义：洞口到混凝土墙、柱的距离过小

高度：西南15G701-3：从层底到洞口顶部

归量：归零星混凝土/归依附混凝土构件

过梁、圈梁（水平系梁、现浇带、腰梁）、井道圈梁

过梁

判断：预制或现浇

判断：是否能够满足过梁布置条件

圈梁

判断条件：墙高大于5米

井道圈梁

是否作为电梯洞口上方的过梁

建施节点

绘制砌体材质、素砼

零星

查漏补缺

1.板上砌墙加筋

2.阴阳角加筋

3.筒中筒结构加筋

4.砌体加筋

通长

砌体墙--属性列表--砌体通长筋输入

非通长

砌体加筋--选择参数

施工工艺

植筋/预留钢筋/预留埋件

4.表格算量手算上述加筋

加筋根数

加筋长度

装饰装修

室内装饰

楼地面/墙面/踢脚/天棚/独立柱/单梁

自编装修做法表

当工程做法明细中没有该房间的装饰做法时，思考是否布置装饰，如果需要，按房间命名

楼梯间

室外装饰

屋面

外墙面

防水翻边

楼地面

屋面

保温

墙面
