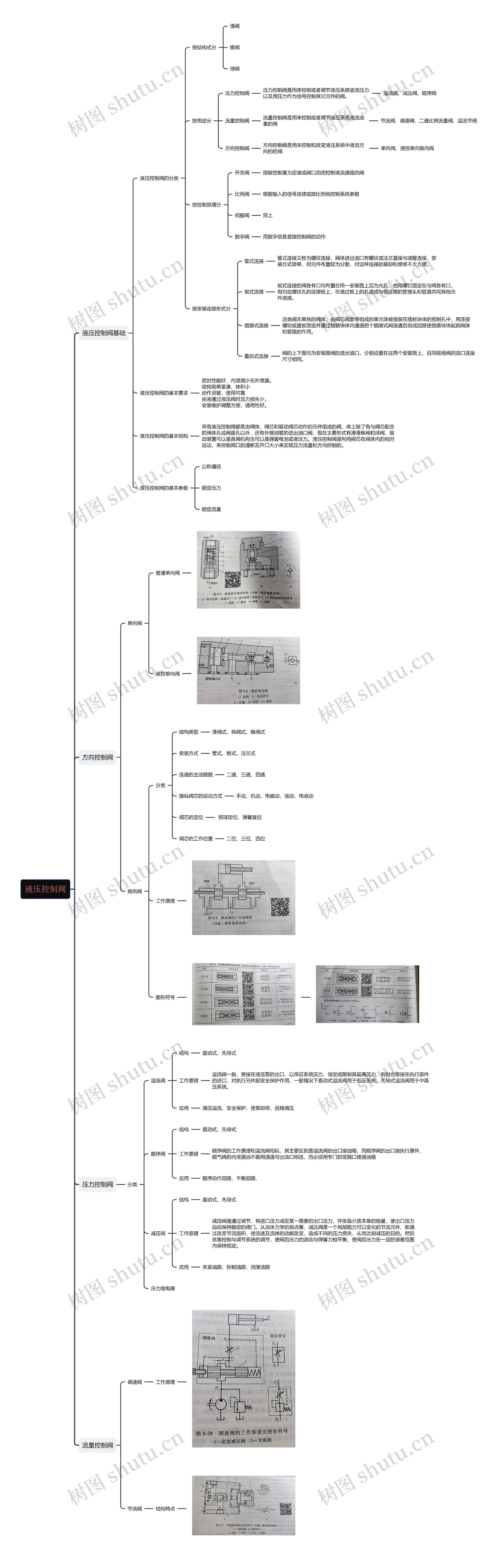

思维导图大纲

液压控制阀基础

液压控制阀的分类

按结构式分

滑阀

锥阀

球阀

按用途分

压力控制阀

压力控制阀是用来控制或者调节液压系统液流压力以及用压力作为信号控制其它元件的阀。

溢流阀、减压阀、顺序阀

流量控制阀

流量控制阀是用来控制或者调节液压系统液流流量的阀

节流阀、调速阀、二通比例流量阀、溢流节阀

方向控制阀

方向控制阀是用来控制和改变液压系统中液流方向的的阀

单向阀、液控单向换向阀

按控制原理分

开关阀

指被控制量为定值或阀口启闭控制液流通路的阀

比例阀

根据输入的信号连续或按比例地控制系统参数

伺服阀

同上

数字阀

用数字信息直接控制阀的动作

按安装连接形式分

管式连接

管式连接又称为螺纹连接，阀体进出油口有螺纹或法兰直接与油管连接，安装方式简单，但元件布置较为分散，对这种连接的装卸和维修不太方便。

板式连接

板式连接的阀各有口均布置在同一安装面上且为光孔，他用螺钉固定在与阀各有口，有对应螺纹孔的连接板上，在通过板上的孔道或与板连接的管接头和管道共同其他元件连接。

插装式连接

这类阀无单独的阀体，由阀芯阀套等组成的单元体被插装在插桩块体的预制孔中，用连接螺纹或盖板固定并通过插装快体内通道把个插装式阀连通后组成回路使插装块体起到阀体和管路的作用。

叠加式连接

阀的上下面均为安装面阀的进出油口，分别设置在这两个安装面上，且同规格阀的油口连接尺寸相同。

液压控制阀的基本要求

密封性能好，内泄漏少无外泄漏。结构简单紧凑，体积小动作灵敏，使用可靠由液通过液压阀时压力损失小，安装维护调整方便，通用性好。

液压控制阀的基本结构

所有液压控制阀都是由阀体，阀芯和驱动阀芯动作的元件组成的阀，体上除了有与阀芯配合的阀体孔或阀座孔以外，还有外接油管的进出油口阀，现在主要形式有滑滑锥阀和球阀，驱动装置可以是首调机构也可以是弹簧电池或液压力。液压控制阀是利用阀芯在阀体内的相对运动，来控制阀口的通断及开口大小来实现压力流量和方向控制的。

液压控制阀的基本参数

公称通经

额定压力

额定流量

方向控制阀

单向阀

普通单向阀

液控单向阀

换向阀

分类

结构类型

滑阀式、转阀式、锥阀式

安装方式

管式、板式、法兰式

连通的主油路数

二通、三通、四通

操纵阀芯的运动方式

手动、机动、电磁动、液动、电液动

阀芯的定位

钢球定位、弹簧复位

阀芯的工作位置

二位、三位、四位

工作原理

图形符号

压力控制阀

分类

溢流阀

结构

直动式、先导式

工作原理

溢流阀一般，旁接在液压泵的出口，以保证系统压力，恒定或限制其最高压力，有时也旁接在执行原件的进口，对执行元件起安全保护作用，一般情况下直动式溢流阀用于低压系统，先导式溢流阀用于中高压系统。

应用

调压溢流、安全保护、使泵卸荷、远程调压

顺序阀

结构

直动式、先导式

工作原理

顺序阀的工作原理和溢流阀相似，其主要区别是溢流阀的出口接油箱，而顺序阀的出口接执行原件，顺气阀的内泄漏油不能用通道与出油口相连，而必须用专门的泄漏口接通油箱

应用

顺序动作回路、平衡回路、

减压阀

结构

直动式、先导式

工作原理

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

应用

夹紧油路、控制油路、润滑油路

压力继电器
