拆卸发动机的工作计划(共3篇)

拆卸发动机的工作计划第1篇一.目的要求1.进一步熟悉发动机的组成和布置，主要零部件的`构造，作用和装配关系。2.进一步熟悉曲柄连杆机构，配气机构，润滑系和冷却系工作原理3.了解发动机拆装的方法和工艺要求4.预习汽车构造的实习指导书二.设备和工具普通扳手、螺钉旋具、锤子、手钳。

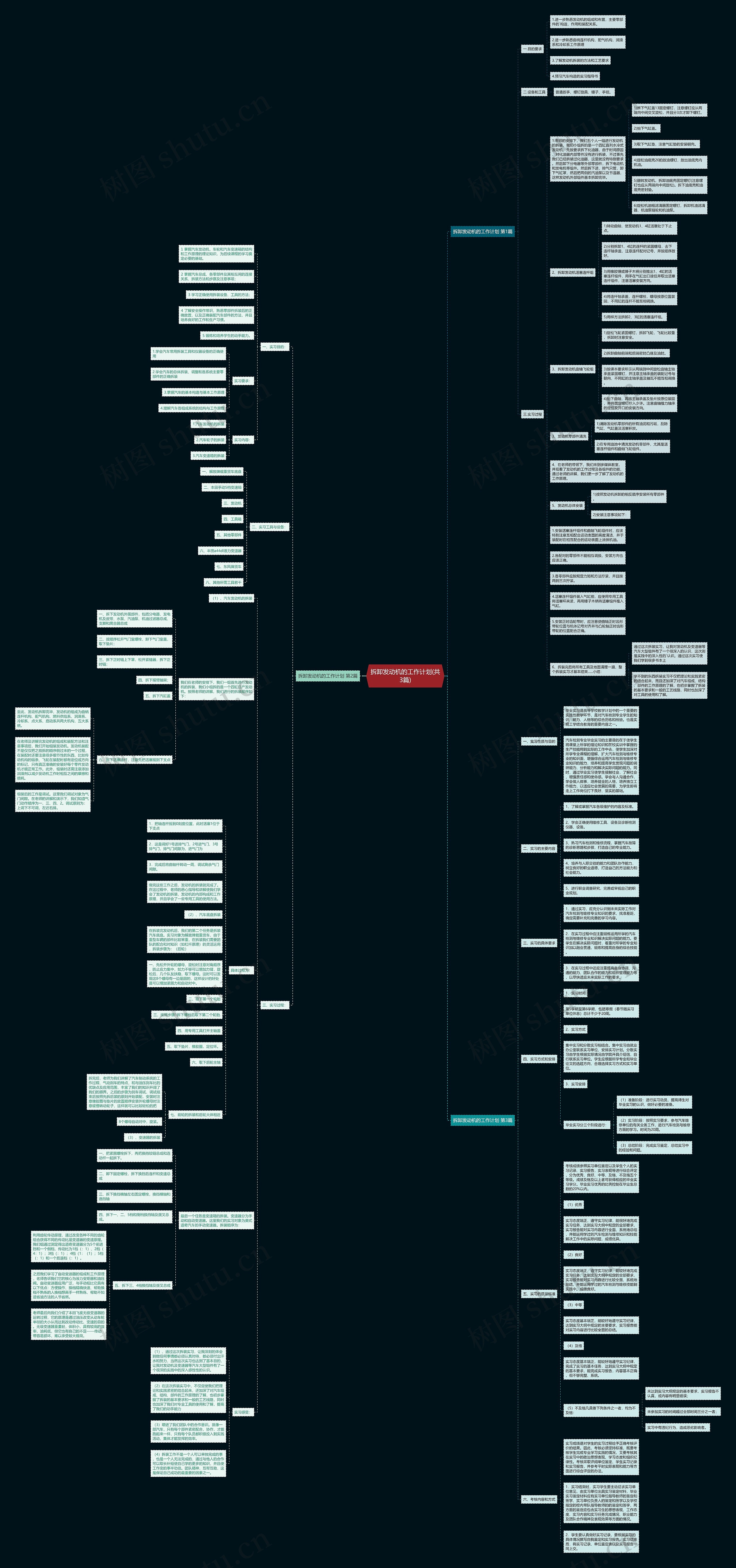

树图思维导图提供《拆卸发动机的工作计划(共3篇)》在线思维导图免费制作，点击“编辑”按钮，可对《拆卸发动机的工作计划(共3篇)》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f6dbfd422db7dbd0659142fcb175d676

思维导图大纲

拆卸发动机的工作计划第1篇

一.目的要求

1.进一步熟悉发动机的组成和布置，主要零部件的`构造，作用和装配关系。

2.进一步熟悉曲柄连杆机构，配气机构，润滑系和冷却系工作原理

3.了解发动机拆装的方法和工艺要求

4.预习汽车构造的实习指导书

二.设备和工具

普通扳手、螺钉旋具、锤子、手钳。

三.实习过程

1.老师的安排下，我们五个人一组进行发动机的拆装，我们小组拆的是一个四缸直列水冷式发动机，先按要求拆下化油器，由于时间原因，对化油器内部零件没有进行拆装，不过事先我们已经拆装过化油器，这里就没有特别要求。然后卸下分电器等外部零部件，拆下电动机和发电机等组件。然后拆下进，排气只管，卸下气缸罩，然后把两侧的汽油泵以及节温器，这样发动机外部组件基本拆卸完毕。

1)拆下气缸盖13固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。

2)抬下气缸盖。

3)取下气缸垫，注意气缸垫的安装朝向。

4)旋松油底壳20的放油螺钉，放出油底壳内机油。

5)翻转发动机，拆卸油底壳固定螺钉(注意螺钉也应从两端向中间旋松)。拆下油底壳和油底壳密封垫。

6)旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。

2、拆卸发动机活塞连杆组

1)转动曲轴，使发动机1、4缸活塞处于下止点。

2)分别拆卸1、4缸的连杆的紧固螺母，去下连杆轴承盖，注意连杆配对记号，并按顺序放好。

3)用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。

4)将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。

5)用样方法拆卸2、3缸的活塞连杆组。

3、拆卸发动机曲轴飞轮组

1)旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。

2)拆卸曲轴前端和后端密封凸缘及油封。

3)按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。

4)抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。

3、发动机零部件清洗

1)清除发动机零部件的所有油泥和污垢，刮除气缸、气缸盖及活塞积炭。

2)在专用油池中清洗发动机零部件，尤其是活塞连杆组件和曲轴飞轮组件。

4、在老师的带领下，我们来到多媒体教室，并观看了发动机的工作过程及各组件的功能，通过老师的讲解，我们更一步了解了发动机的工作原理。

5、发动机总体安装

1)按照发动机拆卸的相反顺序安装所有零部件。

2)安装注意事项如下：

1.安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高度清洁，并于装配时在相互配合的运动表面上涂抹机油。

2.各配对的零部件不能相互调换，安装方向也应该正确。

3.各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。

4.活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将活塞组件推入气缸。

5.安装正时齿轮带时，应注意使曲轴正时齿形带轮位置与机体记号对齐并与凸轮轴正时齿形带轮的位置配合正确。

6、拆装完后将所有工具及地面清理一遍，整个拆装实习才基本结束......小结：

通过这次拆装实习，让我对发动机及变速器等汽车大型组件有了一个很深入的认识，这次则是实践中的深入性的`认识。通过这次实习使我们学到很多书本上

学不到的东西拆装实习不仅把理论和实践紧密的结合起来，而且还加深了对汽车组成、结构、部件的工作原理的了解，也初步掌握了拆装的基本要求和一般的工艺线路，同时也加深了对工具的使用和了解。

拆卸发动机的工作计划第2篇

一、实习目的：

⒈掌握汽车发动机，车轮和汽车变速箱的结构和工作原理的理论知识，为后续课程的学习奠定必要的基础。

⒉掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；

⒊学习正确使用拆装设备、工具的方法；

⒋了解安全操作常识，熟悉零部件拆装后的正确放置，以及正确装配汽车部件的方法，并且培养良好的工作和生产习惯。

⒌锻炼和培养学生的动手能力。

实习要求：

1.学会汽车常用拆装工具和仪器设备的正确使用

2.学会汽车的总体拆装、调整和各系统主要零部件的正确拆装

3.掌握汽车的基本构造与基本工作原理

4.理解汽车各组成系统的结构与工作原理

实习内容：

1.汽车发动机的拆装

2.汽车轮子的拆装

3.汽车变速箱的拆装

二、实习工具与设备：

一、解放牌载重货车底盘

二、本田手动5档变速箱

三、发动机

四、工具箱

五、其他零部件

六、丰田a44dl液力变速器

七、东风牌货车

八、其他所需工具若干

三、实习过程：

（1）、汽车发动机的拆装

我们在老师的安排下，我们一组首先进行发动机的拆装，我们小组拆的是一个四缸日产发动机。按照老师的讲解，我们进行的拆装顺序如下：

一、拆下发动机外围部件，包括分电器、发电机及皮带、水泵、汽油泵、机油过滤器总成、支脚和离合器总成

二、按顺序松开气门室螺栓，卸下气门室盖，取下垫片；

三、拆下正时链上下罩，松开紧链器，拆下正时链；

四、拆下摇臂轴架；

五、拆下汽缸盖

六、拆下活塞连杆，注意先把活塞摇到下支点

至此，发动机拆卸完毕，发动机的组成为曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系、点火系、启动系共两大机构，五大系统。

在老师及讲解完发动机的组成和装配方法和注意事项后，我们开始组装发动机。发动机装配不是仅仅把之前拆的顺序倒过来的一个过程，在装配时还要注意很多细节性的东西，比如传动机构的链条、飞轮在装配时都有定位或方向的标记，只有真正准确的安装好每个零件发动机才能正常工作。此外，组装时还需注意添加润滑剂以减少发动机工作时相互之间的摩擦和损耗。

组装后的工作是调试。这里我们调试对象为气门间隙。在老师的讲解和演示下，我们知道气门动作顺序为一、三、四、2。调试原则为：上调下不可调，左近右排。

具体过程为：

1．把轴连杆摇到0刻度位置，此时活塞1位于下支点

2．这是调好1号进排气门，2号进气门、3号排气门，排气门间隙为，进气门为

3．完成后将曲轴杆转动一周，调试剩余气门间隙。

做完这些工作之后，发动机的拆装就完成了。在这过程中，老师的悉心指导和讲解使我们学会了发动机的拆装，发动机的内部构成和工作原理，并且学会了一些专用工具的使用方法。

（2）、汽车底盘拆装

在拆装完发动机后，我们的第二个任务是拆装汽车底盘。实习对象为解放牌载重货车，由于重型车辆的部件比较笨重，在拆装我们需要团队的配合和对知识（如杠杆原理）的灵活运用，拆装步骤为：（后轮）

一、先松开外轮的螺母，旋松时注意对角顺序，防止应力集中，如力不够可以增加力臂，旋松后，几个队友扶稳，取下螺母。这时可以发现这8个螺母有一边是圆的，这样设计的好处是可以增加紧固力和自动对中。

二、取下第一个轮胎

三、按照步骤1拆下螺栓后取下第二个轮胎.

四、用专用工具打开主轴盖

五、取下垫片，橡胶圈，定位环。

六、取下后轮主轴

七、前轮的拆装和后轮大体相近

拆完后，老师为我们讲解了汽车制动系统的工作过程、气动刹车的特点，和与油压刹车比的优缺点及应用范围，丰富了我们的知识开阔了我们的眼界。之后的步骤为刹车调试，调试结束后按照先拆后装的原则开始装配，安装时注意橡胶圈与垫片的放置顺序安装外轮螺母时注意缓慢转动轮子，这样就可以比较轻松的把

8个螺母自动对中，旋紧。

（3）、变速器的拆装

最后一个任务是变速箱的拆装。变速器分为手动和自动变速器。这里我们的实习对象为美式道奇汽车的手动变速器。拆装顺序为：

一、把紧固螺栓拆下，再把换挡铰链总成和连动杆一起拆下。

二、卸下固定螺栓，拆下换挡后连杆和变速总成

三、拆下换挡横轴左右固定螺栓，换挡横轴和选挡轴

四、拆下一、二、5档和倒档换挡轴及拨叉总成。

五、拆下三、4档换挡轴及拨叉总成

利用齿轮传动原理，通过改变各种不同的齿轮组合获得不同的传动比是变速器的变速原理。我们组通过测定得出道奇变速器分为5个前进挡和一个倒档，传动比为1档（：1）、2档（4：1）；3档（：1）；4档（1：（1）；5档（：1）和一个后退档（：1）。

之后我们学习了自动变速器的组成和工作原理，老师告诉我们它的核心为液力变矩器和油压阀。自动变速器应用广泛，与手动相比它具有以下优点：方便操作、换档精确快速、帮助换档不熟练的人换档想高手一样熟练、帮助不知道省油方法的人节省燃。

老师最后向我们介绍了本田飞度无极变速器的运转过程，它的原理是通过油压改变从动车轮半径的大小从而达到改动传动比、变速的目的。无级变速器重量轻，体积小，具有较高的效率，油耗低，但它也有自己的不足——传动带容易损坏，难以承受较大载荷。

实习感受：

（1）、通过这次拆装实习，让我深刻的体会到做任何事情都必须认真对待，都必须付出汗水和努力，当然这次实习也达到了基本目的，让我对发动机及变速器等汽车大型组件有了一个很深的实践中的深入感性性的认识。

（2）在这次拆装实习中，不仅促使我们把理论和实践紧密的结合起来，还加深了对汽车组成、结构、部件的工作原理的了解，也初步掌握了拆装的基本要求和一般的工艺线路，同时也加深了我们对专业工具的使用和了解，提高了我们的动手能力

（3）增进了我们团队中的合作意识。就像一部汽车，只有每个部件紧密配合，协作，才能跑起来一样，只有每个队员都积极投入到实践活动，集体才能发挥的效率。

（4）拆装工作不是一个人可以单独完成的事，也是一个人无法完成的，通过与他人的合作可以取长补短使自己学的更多的知识，并且使工作变的事半功倍。团队精神，互帮互助，这是保证自己成功的最重要的因素之一。

拆卸发动机的工作计划第3篇

一、实习性质与目的

毕业实习是高等学校教学计划中的一个重要的实践性教学环节，是对汽车检测专业学生的知识、能力、人格等的综合历练和检验。也是实现工学结合教育的重要内容之一。

汽车检测专业毕业实习的主要目的在于使学生将课堂上所学的理论知识和在校实训中掌握的生产技能用到实际的工作中去，使学生加深对所学专业课程的理解，扩大汽车检测与维修专业的知识面，增强综合运用汽车检测与维修专业知识的能力，培养和提高学生发现问题的调研能力、分析能力和解决实际问题的能力。同时，通过毕业实习使学生接触社会，了解社会，增强责任感和使命感。学会与人沟通合作，学会做人做事，培养健全的人格，培养独立工作能力，以适应社会发展的需要，为学生即将走上工作岗位打下良好、坚实的基础。

二、实习的主要内容

1、了解或掌握汽车各级维护的内容及标准。

2、学会正确使用维修工具、设备及诊断检测仪器、设备。

3、熟习汽车检测和维修流程，掌握汽车故障的诊断思路和步骤，打造自己的专业能力。

4、培养与人际交往的能力和团队协作能力，树立良好的职业道德，打造自己的方法能力和社会能力。

5、进行职业调查研究，完善或审视自己的职业规划。

三、实习的具体要求

1．通过实习，应充分认识到未来实际工作对汽车检测与维修专业知识的要求，找准差距，确定需要补充和完善的学习内容。

2．在实习过程中应注重锻炼运用所学的汽车检测与维修专业知识解决实际问题的能力。要学生在解决实际问题时，着重对所学的专业知识加以融会贯通，锻炼和提高自身的综合技能。

3．在实习过程中还应注重提高自身协调、沟通的能力、团队合作的能力和组织管理能力等，以尽快适应未来实际工作的要求。

四、实习方式和安排

1．实习时间

第5学期至第6学期，包括寒假（春节随实习单位休息）总计不少于20周。

2．实习方式

集中实习和分散实习相结合。集中实习由就业办公室联系实习单位，安排实习计划。分散实习由学生根据实际情况由学院开具介绍信，自行联系实习单位。学生应根据所学专业和毕业论文的选题方向，合理选择实习方式和实习单位。

3．实习安排

毕业实习分三个阶段进行：

（1）准备阶段：进行实习动员，提高师生对毕业实习的认识，做好必要的准备。

（2）实习阶段：按照实习要求，参与汽车维修单位的有关业务工作，进行汽车检测与维修方面的学习。时间为20周。

（3）总结阶段：完成实习鉴定，总结实习中的经验和问题。

五、实习的质量标准

考核成绩参照实习单位鉴定以及学生个人的实习记录、实习报告，实习表现等进行综合评定，分为优秀、良好、中等、及格、不及格五个等级。成绩及格及以上者可获得相应的毕业实习学分。毕业实习优秀的比例控制在毕业生总数的20%以内。

（1）优秀

实习态度端正，遵守实习纪律，能很好地完成实习任务，达到实习大纲中规定的全部要求，实习报告能对实习内容进行全面、系统地总结，并能运用学过的汽车检测与维修知识和技能解决工作中的实际问题，成绩优异。

（2）良好

实习态度端正，遵守实习纪律，能较好地完成实习任务，达到实习大纲中规定的全部要求，实习报告能对实习内容进行比较全面、系统地总结，并能运用学过的汽车检测与维修技能到实践中。成绩良好。

（3）中等

实习态度基本端正，能较好地遵守实习纪律，达到实习大纲中规定的主要要求，实习报告能对实习内容进行比较全面的总结。

（4）及格

实习态度基本端正，能较好地遵守实习纪律，完成了实习的基本任务，达到实习大纲中规定的基本要求，能完成实习报告，内容基本正确，但不够完整、系统。

（5）不及格凡具备下列条件之一者，均为不及格：

未达到实习大纲规定的基本要求，实习报告不认真，或内容有明显错误；

未参加实习的时间超过全部时间三分之一者；

实习中有违纪行为，造成恶劣影响者。

六、考核内容和方式

实习成绩是对学生的实习过程给予正确考核评价的结果。因此，考核必须坚持标准，既要考核学生完成专业学习实践的情况，又要考核其在实习中的政治思想表现、学习态度和组织纪律性。考核采取评阅单位鉴定、学生实习记录和实习报告，并参考平时实际表现和能力等方面进行综合评定的办法。

1．实习结束时，实习学生要主动征求实习单位意见，由实习单位出具实习鉴定材料，毕业实习鉴定材料应有实习单位指导教师的鉴定和签字、实习单位负责人的鉴定和签字以及学校指定的校内带队指导教师的的鉴定和签字，两方面的鉴定应包含实习生的思想表现、工作态度、实习内容和实习任务完成情况、职业能力及团队合作精神及表现效果等方面的情况。

2．学生要认真做好实习记录，要根据实习的具体情况撰写自我鉴定和实习报告。实习结束后，将实习记录、单位鉴定表以及实习报告一同上交。
