设计系统流程规范文档优选5篇

设计系统流程规范文档第一篇系统设计人员理解需求在系统设计人员理解需求之前，业务分析人员必须提供相关模块的客户需求文档。系统设计人员阅读并理解客户需求文档。

树图思维导图提供《设计系统流程规范文档优选5篇》在线思维导图免费制作，点击“编辑”按钮，可对《设计系统流程规范文档优选5篇》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：30892144092677b574622d1c697aaa01

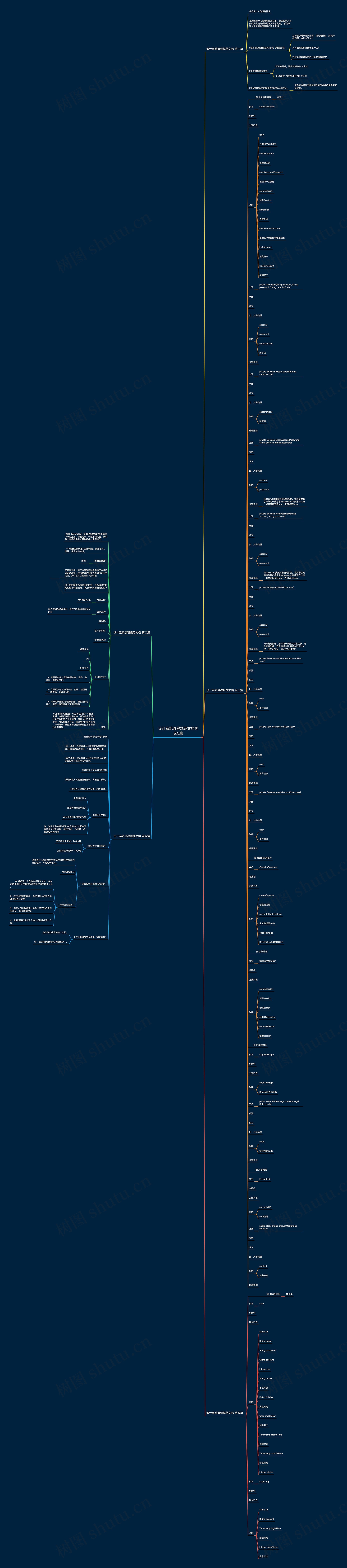

思维导图大纲

设计系统流程规范文档第一篇

系统设计人员理解需求

在系统设计人员理解需求之前，业务分析人员必须提供相关模块的客户需求文档。系统设计人员阅读并理解客户需求文档。

l 理解需求文档的交付结果（可配置项）

业务需求对于客户来讲，目的是什么，解决什么问题，有什么意义？

具体业务的执行逻辑是什么？

在业务流转过程中的业务数据有哪些？

l 需求理解时间要求：

简单的需求，理解时间为2-3 小时

复杂需求：理解需求时间4-8小时

l 复杂的业务需求需要需求分析人员确认。

复杂的业务需求按照涉及到的业务的复杂度来决定的。

设计系统流程规范文档第二篇

用例（Use Case）是把现实世界的需求捕获下来的方法。用例定义了一组用例实例，其中每个实例都是系统所执行的一系列操作。

一个完整的用例定义由参与者、前置条件、场景、后置条件构成。

用例的特征：

示例：

在该需求中，用户所有的活动都集中在登录认证的活动中，所以登录认证作为本需求的业务用例。我们就可以画出如下用例图：

对于用例图中无法表示的内容，可以通过用例规约进行详细说明，以上用例的用例规约如下：

用例名称：

用户登录认证

简要说明：

用户访问系统登录页，通过口令及验证码登录的过

事件流：

基本事件流：

扩展事件流：

非功能需求：

前置条件

无

后置条件

a）如果用户输入正确的用户名、密码、验证码，则登录成功。

b）如果用户输入的用户名、密码、验证码之一不正确，则登录失败。

c）如果用户连续X次登录失败，则系统锁定用户。锁定一定时间后才可继续登录。

说明：

以上示例中仅包含一个业务主角和一个业务用例，在我们实际的需求中，通常都会有多个业务主角和多个业务用例，设计人员在需求分析时，可按照如上方法，找出所有的业务主角，针对每一个业务主角识别出该业务主角所有的业务用例。

设计系统流程规范文档第三篇

图登录控制组件

类设计

类名

LoginController

包路径

方法列表

说明

处理用户登录请求

checkCaptcha

校验验证码

checkAccountPassword

校验用户名密码

createSession

创建Session

handleFail

失败处理

checkLockedAccount

校验账户是否处于锁定状态

lockAccount

锁定账户

unlockAccount

解锁账户

方法

public User login(String account, String password, String captchaCode)

参数

含义

出、入参类型

说明

account

password

captchaCode

验证码

处理逻辑

方法

private Boolean checkCaptcha(String captchaCode)

参数

含义

出、入参类型

说明

captchaCode

验证码

处理逻辑

方法

private Boolean checkAccountPassword(String account, String password)

参数

含义

出、入参类型

说明

account

password

处理逻辑

将password按照加密规则加密，将加密后的字串与用户信息中的password字段进行比较，如果匹配返回true，否则返回false。

方法

private Boolean createSession(String account, String password)

参数

含义

出、入参类型

说明

account

password

处理逻辑

将password按照加密规则加密，将加密后的字串与用户信息中的password字段进行比较，如果匹配返回true，否则返回false。

方法

private String handleFail(User user)

参数

含义

出、入参类型

说明

account

password

处理逻辑

如果超过阈值，则将用户设置为锁定状态，记录锁定时间，返回错误消息"登录失败超过X次，用户已锁定，请Y分钟后重试"。

方法

private Boolean checkLockedAccount(User user)

参数

含义

出、入参类型

说明

user

用户信息

处理逻辑

方法

private void lockAccount(User user)

参数

含义

出、入参类型

说明

user

用户信息

处理逻辑

方法

private Boolean unlockAccount(User user)

参数

含义

出、入参类型

说明

user

用户信息

处理逻辑

图验证码处理组件

类名

CaptchaGenerater

包路径

方法列表

说明

createCaptcha

创建验证码

gnenrateCaptchaCode

生成验证码code

codeToImage

将验证码code转换成图片

图会话管理

类名

SessionManager

包路径

方法列表

说明

createSession

创建session

getSession

获得本地session

removeSession

销毁session

图数字转图片

类名

CaptchaImage

包路径

方法列表

说明

codeToImage

将code转换为图片

方法

public static BufferImage codeToImage(String code)

参数

含义

出、入参类型

说明

code

待转换的code

处理逻辑

图加密处理

类名

EncryptUtil

包路径

方法列表

说明

encryptMd5

md5编码

方法

public static String encryptMd5(String content)

参数

含义

出、入参类型

说明

content

加密内容

处理逻辑

设计系统流程规范文档第四篇

详细设计阶段分两个步骤

l 第一步骤，系统设计人员根据业务需求的理解,详细设计业务模块，并出详细设计文档

l 第二步骤，核心设计人员对系统设计人员的详细设计文档进行技术评审。

系统设计人员详细设计阶段

系统设计人员根据业务需求，详细设计模块。

l 详细设计阶段的交付结果（可配置项）

详细设计文档：

业务接口定义

数据库的数据项定义

Web页面和Js接口定义等

注：对于复杂的模块可以在详细设计文档中可以包含了UML类图，和时序图，从而进一步描述设计的内容

l 详细设计时间要求：

简单的业务需求：2-4小时

复杂的业务需求4-12小时

l 详细设计文档的书写原则：

系统设计人员在文档中能描述清楚业务模块的详细设计，不拘泥于格式。

技术评审阶段

l 技术评审流程：

1）系统设计人员在技术评审之前，将自己的详细设计文档分发给技术评审的与会人员。

2）在技术评审过程中，系统设计人员首先讲述详细设计文档

3）评审人员对详细设计中各个环节进行询问和确认，提出修改方案。

4）最后项目技术负责人确认调整后的设计方案。

l 技术阶段的交付结果（可配置项）

业务确定的详细设计文档。

注：此文档是交付确认的标准之一。

设计系统流程规范文档第五篇

图实体关系图

实体类

类名

User

包路径

属性列表

说明

String id

String name

String password

String account

Integer sex

String mobile

手机号码

Date birthday

出生日期

User createUser

创建用户

Timestamp createTime

创建时间

Timestamp modifyTime

修改时间

Integer status

类名

LoginLog

包路径

属性列表

说明

String id

String account

Timestamp loginTime

登录时间

Integer loginStatus

登录状态

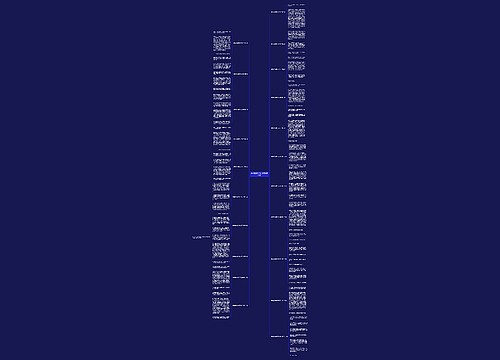

第1章化工设计基本知识思维导图

U882667602

1.04

树图思维导图提供《第1章化工设计基本知识》在线思维导图免费制作，点击“编辑”按钮，可对《第1章化工设计基本知识》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：70ec0519ed26419068a32a511862aadd

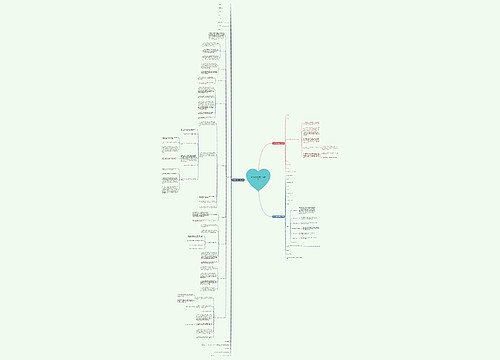

辊压断带分析思维导图

U678146910

4.69

树图思维导图提供《辊压断带分析》在线思维导图免费制作，点击“编辑”按钮，可对《辊压断带分析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：55fdf0827fa2a220b0b4047d75df5032

思维导图模板

管理/培训

工作总结计划

正文

相似思维导图模版

思维导图模版推荐

名人唯美哲理句子精选67句思维导图

2023-05-08 11:56:21

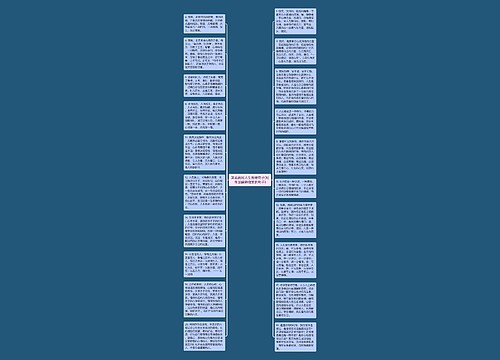

笑着面对人生哲理句子(对生活保持微笑的句子)思维导图
