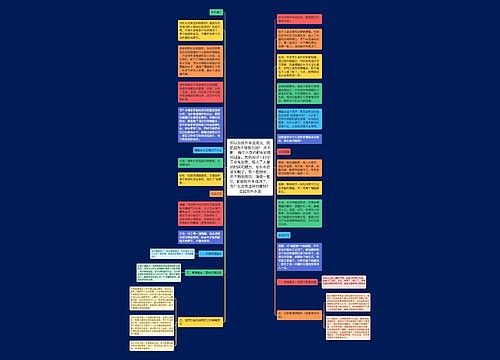

物理八年级下册第九章第4节《流体压强与流速的关系》课堂笔记思维导图

王小二

2023-04-23

浏览量: 6

物理

八年级下册

第九章

流体压强与流速的关系

课堂笔记

讲述了物理八年级下册第九章第4节《流体压强与流速的关系》课堂笔记

树图思维导图提供《物理八年级下册第九章第4节《流体压强与流速的关系》课堂笔记》在线思维导图免费制作，点击“编辑”按钮，可对《物理八年级下册第九章第4节《流体压强与流速的关系》课堂笔记》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6367c695e0029bdb96575d7dc669e3f4

思维导图大纲

1、流体

液体和气体都没有一定的形状，而且都可以流动，因此把它们统称为流体。

流体流动时的压强与静止时的压强是不同的。

3、判断流速的快慢

（1）流体在相同时间内通过的路径越长，流体的流速越大；飞机的机翼做成下面平，上面为凸起的弧形，就是利用了这个道理。

（2）在单位时间内通过管道横截面的流体的体积相同时，管道的横截面积越小，流体的流速越大；

（3）在水平面上高速运动的物体周围，离物体越近流体的流速越大。火车站站台设置安全线就是因为这个原因。

（4）用物体的流速与压强的关系解释现象时，首先要弄清哪部分流速大，哪部分流速小，流速大处压强小，压力也小，流速小处压强大，压力也大。

4、生活中的相关现象

（1）窗外有风吹过，窗帘飘向窗外；过堂风会把衣柜吹开；

（2）汽车开过后，两侧的尘埃向中间靠拢；路边的树叶向中间靠拢；

（3）踢足球时的“香蕉球”；

（4）打乒乓球时发出的“旋转球”；

（5）大海中漩涡中心向下凹；

（6）厨房排气扇、抽油烟机。

6、船吸现象

1912年秋天，“奥林匹克”号正在大海上航行，在距离这艘当时世界上最大远洋轮的100米处，有一艘比它小得多的铁甲巡洋舰“豪克”号正在向前疾驶，两艘船彼此靠得较拢，并排地驶向前方。忽然，正在疾驶中的“豪克”号好像被大船吸引似地，一点也不服从舵手的操纵，竟一头冲向“奥林匹克”号。最后，“豪克”号的船头撞在“奥林匹克”号的船舷上，撞出个大洞，酿成一件重大海难事故。这个就是注明的“船吸现象”。

对船吸现象的解释是：由于两船之间的水流速大、压强小，而两船外侧的水流速小、压强大，内外压强差形成很大的压力差，把两船向中间推，导致两船最终相撞。

7、草原犬鼠的洞穴

非洲草原犬鼠的洞穴有两个出口，一个是平的，而另一个则是隆起的圆形土堆．实际上，两个洞口的形状不同，决定了洞穴中空气流动的方向．吹过平坦表面的风运动速度小，压强大；吹过隆起表面的风速度大，压强小．因此，地面上的风吹进了犬鼠的洞穴，给犬鼠带去了习习凉风。

2、流体压强与流速的关系思维导图模板大纲

在气体和液体中，流速越大的位置压强越小，流速越小的位置压强越大。

思维导图模板大纲

5、飞机的升力思维导图模板大纲

1．飞机飞行时，空气相对飞机向后运动，气流在机翼前方分开，经机翼上下表面在机翼末端会合。由于飞机的机翼通常都是上凸下平的形状，所以在相同的时间内，机翼上方气流走过的路程比下方的长，空气流动速度比下方的大。我们已经知道，流体流动时，流速大的地方压强小，流速小的地方压强大，所以机翼下方气流压强大于机翼上方气流压强，上下的压力差就产生了作用在机翼上的向上的升力。

2．如果机翼的前缘稍向上仰，跟气流的方向成一个小的仰角，则机翼上下方的压强差比机翼跟气流方向平行时还要大，所产生的升力就比较大。升力是竖直向上的，它跟飞机所受重力的方向相反，当升力大于重力时，飞机就上升。

3．机翼的形状决定了机翼上下表面空气的流速不同，使机翼上下方产生压强差，这一压强差使飞机获得向上的升力。
