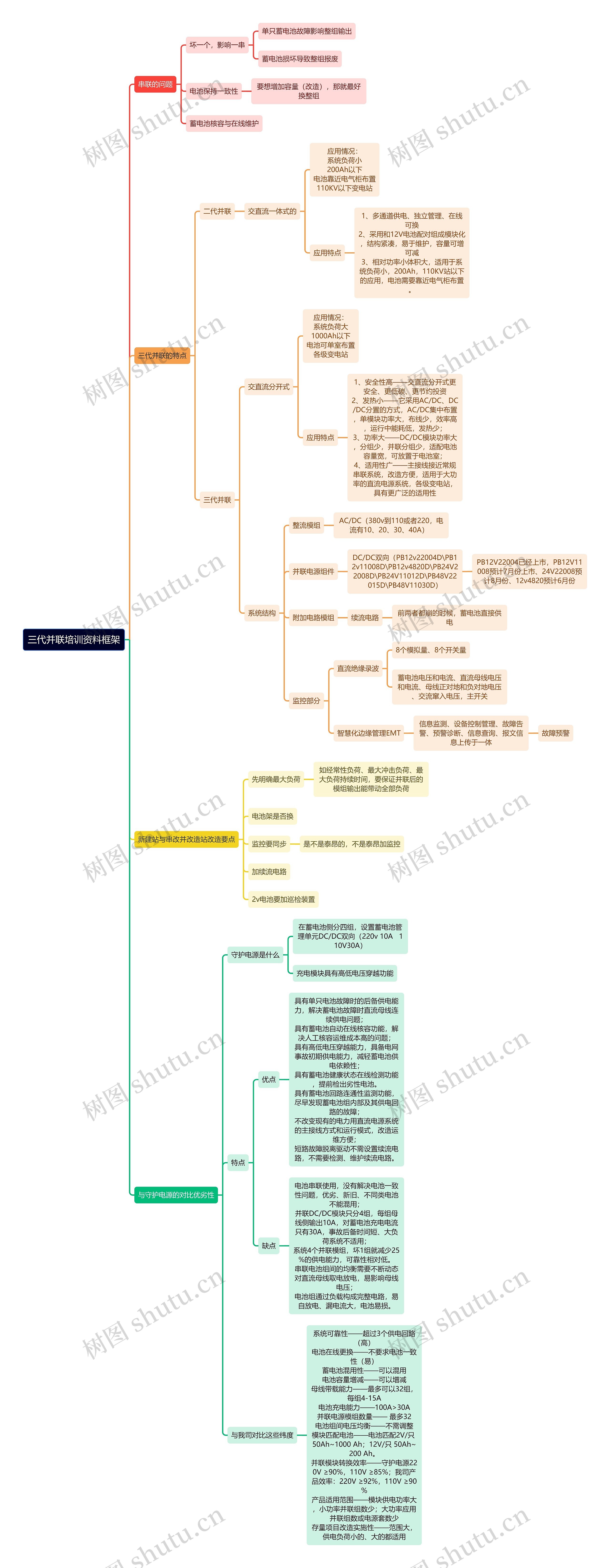

三代并联培训资料框架

树图思维导图提供《三代并联培训资料框架》在线思维导图免费制作，点击“编辑”按钮，可对《三代并联培训资料框架》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8067c477177e01e371b1040a37ee5572

思维导图大纲

串联的问题

坏一个，影响一串

单只蓄电池故障影响整组输出

蓄电池损坏导致整组报废

电池保持一致性

要想增加容量（改造），那就最好换整组

蓄电池核容与在线维护

三代并联的特点

二代并联

交直流一体式的

应用情况：系统负荷小 200Ah以下电池靠近电气柜布置 110KV以下变电站

应用特点

1、多通道供电、独立管理、在线可换 2、采用和12V电池配对组成模块化，结构紧凑，易于维护，容量可增可减 3、相对功率小体积大，适用于系统负荷小，200Ah，110KV站以下的应用，电池需要靠近电气柜布置。

三代并联

交直流分开式

应用情况：系统负荷大 1000Ah以下电池可单室布置各级变电站

应用特点

1、安全性高——交直流分开式更安全、更低碳、更节约投资 2、发热小——它采用AC/DC、DC/DC分置的方式，AC/DC集中布置，单模块功率大，布线少，效率高，运行中能耗低，发热少； 3、功率大——DC/DC模块功率大，分组少，并联分组少，适配电池容量宽，可放置于电池室； 4、适用性广——主接线接近常规串联系统，改造方便，适用于大功率的直流电源系统，各级变电站，具有更广泛的适用性

系统结构

整流模组

AC/DC（380v到110或者220，电流有10、20、30、40A）

并联电源组件

DC/DC双向（PB12v22004D\PB12v11008D\PB12v4820D\PB24V22008D\PB24V11012D\PB48V22015D\PB48V11030D）

PB12V22004已经上市，PB12V11008预计7月份上市、24V22008预计8月份、12v4820预计6月份

附加电路模组

续流电路

前两者都崩的时候，蓄电池直接供电

监控部分

直流绝缘录波

8个模拟量、8个开关量

蓄电池电压和电流、直流母线电压和电流、母线正对地和负对地电压、交流窜入电压，主开关

智慧化边缘管理EMT

信息监测、设备控制管理、故障告警、预警诊断、信息查询、报文信息上传于一体

故障预警

新建站与串改并改造站改造要点

先明确最大负荷

如经常性负荷、最大冲击负荷、最大负荷持续时间，要保证并联后的模组输出能带动全部负荷

电池架是否换

监控要同步

是不是泰昂的，不是泰昂加监控

加续流电路

2v电池要加巡检装置

与守护电源的对比优劣性

守护电源是什么

在蓄电池侧分四组，设置蓄电池管理单元DC/DC双向（220v 10A 110V30A）

充电模块具有高低电压穿越功能

特点

优点

具有单只电池故障时的后备供电能力，解决蓄电池故障时直流母线连续供电问题；具有蓄电池自动在线核容功能，解决人工核容运维成本高的问题；具有高低电压穿越能力，具备电网事故初期供电能力，减轻蓄电池供电依赖性；具有蓄电池健康状态在线检测功能，提前检出劣性电池。具有蓄电池回路连通性监测功能，尽早发现蓄电池组内部及其供电回路的故障；不改变现有的电力用直流电源系统的主接线方式和运行模式，改造运维方便；短路故障脱离驱动不需设置续流电路，不需要检测、维护续流电路。

缺点

电池串联使用，没有解决电池一致性问题，优劣、新旧、不同类电池不能混用；并联DC/DC模块只分4组，每组母线侧输出10A，对蓄电池充电电流只有30A，事故后备时间短、大负荷系统不适用；系统4个并联模组，坏1组就减少25%的供电能力，可靠性相对低。串联电池组间的均衡需要不断动态对直流母线取电放电，易影响母线电压；电池组通过负载构成完整电路，易自放电、漏电流大，电池易损。

与我司对比这些纬度

系统可靠性——超过3个供电回路（高）电池在线更换——不要求电池一致性（易）蓄电池混用性——可以混用电池容量增减——可以增减母线带载能力——最多可以32组，每组4-15A 电池充电能力——100A>30A 并联电源模组数量—— 最多32 电池组间电压均衡——不需调整模块匹配电池——电池匹配2V/只 50Ah~1000 Ah；12V/只 50Ah~200 Ah。并联模块转换效率——守护电源220V ≥90%，110V ≥85%；我司产品效率：220V ≥92%，110V ≥90% 产品适用范围——模块供电功率大，小功率并联组数少；大功率应用并联组数或电源套数少存量项目改造实施性——范围大，供电负荷小的、大的都适用
