BIM技术在市政道路设计的运用

BIM技术的运用，对于市政道路设计有着不可忽视的影响，基于此，设计师应加强对于自身专业能力的要求，巩固对BIM技术的理解，将BIM技术科学合理地应用于市政道路设计当中，促进市政道路设计工作的顺利进。本文就针对BIM技术如何科学合理地运用于市政道路设施计中，进行了分析与探讨，以期提供帮助。

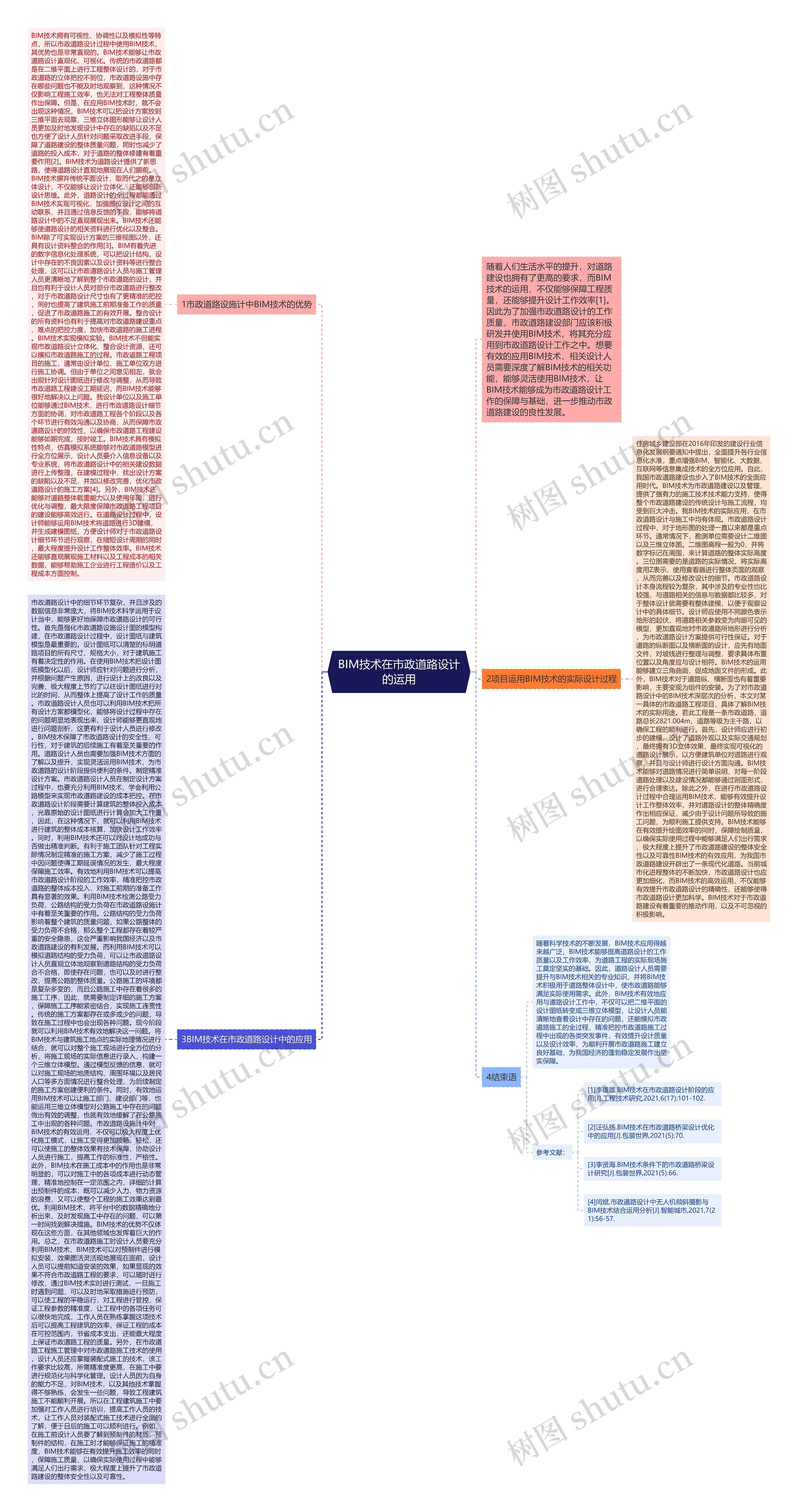

树图思维导图提供《BIM技术在市政道路设计的运用》在线思维导图免费制作，点击“编辑”按钮，可对《BIM技术在市政道路设计的运用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：9334e526a7ec0138b3f8b383c3df9638

思维导图大纲

1市政道路设施计中BIM技术的优势

BIM技术拥有可视性、协调性以及模拟性等特点，所以市政道路设计过程中使用BIM技术，其优势也是非常直观的。BIM技术能够让市政道路设计直观化、可视化。传统的市政道路都是在二维平面上进行工程整体设计的，对于市政道路的立体把控不到位，市政道路设施中存在哪些问题也不能及时地观察到，这种情况不仅影响工程施工效率，也无法对工程整体质量作出保障。但是，在应用BIM技术时，就不会出现这种情况，BIM技术可以把设计方案放到三维平面去观察，三维立体图形能够让设计人员更加及时地发现设计中存在的缺陷以及不足也方便了设计人员针对问题采取改进手段，保障了道路建设的整体质量问题，同时也减少了道路的投入成本，对于道路的整体修建有着重要作用[2]。BIM技术为道路设计提供了新思路，使得道路设计直观地展现在人们眼前。BIM技术摒弃传统平面设计，取而代之的是立体设计，不仅能够让设计立体化，还能够创新设计思维。此外，道路设计的全过程都能通过BIM技术实现可视化，加强部位设计之间的互动联系，并且通过信息反馈的手段，能够将道路设计中的不足直观展现出来。BIM技术还能够使道路设计的相关资料进行优化以及整合。BIM除了可实现设计方案的三维视图以外，还具有设计资料整合的作用[3]。BIM有着先进的数字信息化处理系统，可以把设计结构、设计中存在的不良因素以及设计资料等进行整合处理，这可以让市政道路设计人员与施工管理人员更清晰地了解到整个市政道路的设计，并且也有利于设计人员对部分市政道路进行整改，对于市政道路设计尺寸也有了更精准的把控，同时也提高了建筑施工前期准备工作的质量，促进了市政道路施工的有效开展。整合设计的所有资料也有利于提高对市政道路建设重点、难点的把控力度，加快市政道路的施工进程。BIM技术实现模拟实验。BIM技术不但能实现市政道路设计立体化、整合设计资源，还可以模拟市政道路施工的过程。市政道路工程项目的施工，通常由设计单位、施工单位双方进行施工协调。但由于单位之间意见相左，就会出现针对设计图纸进行修改与调整，从而导致市政道路工程建设工期延迟，而BIM技术能够很好地解决以上问题。我设计单位以及施工单位能够通过BIM技术，进行市政道路设计细节方面的协调，对市政道路工程各个阶段以及各个环节进行有效沟通以及协商，从而保障市政道路设计的时效性，以确保市政道路工程建设能够如期完成，按时竣工。BIM技术具有模拟性特点，仿真模拟系统能够对市政道路模型进行全方位展示，设计人员要介入信息设备以及专业系统，将市政道路设计中的相关建设数据进行上传整理，在建模过程中，找出设计方案的缺陷以及不足，并加以修改完善，优化市政道路设计的施工方案[4]。另外，BIM技术还能够对道路整体载重能力以及使用年限，进行优化与调整，最大限度保障市政道路工程项目的建设能够高效进行。在道路设计过程中，设计师能够运用BIM技术将道路进行3D建模，并生成建模图纸，方便设计师对于市政道路设计细节环节进行观察，在缩短设计周期的同时，最大程度提升设计工作整体效率。BIM技术还能够直观展现施工材料以及工程成本的相关数据，能够帮助施工企业进行工程造价以及工程成本方面控制。

2项目运用BIM技术的实际设计过程

住房城乡建设部在2016年印发的建设行业信息化发展纲要通知中提出，全面提升各行业信息化水准，重点增强BIM、智能化、大数据、互联网等信息集成技术的全方位应用。自此，我国市政道路建设也步入了BIM技术的全面应用时代。BIM技术为市政道路建设以及管理，提供了强有力的施工技术技术能力支持，使得整个市政道路建设的传统设计与施工流程，均受到巨大冲击。我BIM技术的实际应用，在市政道路设计与施工中均有体现。市政道路设计过程中，对于地形图的处理一直以来都是重点环节。通常情况下，勘测单位需要设计二维图以及三维立体图。二维图高程一般为0，并将数字标记在周围，来计算道路的整体实际高度。三位图需要的是道路的实际情况，将实际高度用Z表示，使用查看器进行整体页面的观察，从而完善以及修改设计的细节。市政道路设计本身流程较为复杂，其中涉及的专业性也比较强，与道路相关的信息与数据都比较多，对于整体设计就需要有整体建模，以便于观察设计中的具体细节。设计师应使用不同颜色表示地形的起伏，将道路相关参数变为肉眼可见的模型，更加直观地对市政道路所地形进行分析，为市政道路设计方案提供可行性保证。对于道路的纵断面以及横断面的设计，应先有地面文件，对坡线进行整理与调整，要求具体布置位置以及角度应与设计相符。BIM技术的运用能够建立三角曲面，促成地面文件的形成。此外，BIM技术对于道路纵、横断面也有着重要影响，主要变现为组件的安装。为了对市政道路设计中的BIM技术深层次的分析，本文对某一具体的市政道路工程项目，具体了解BIM技术的实际用途。若此工程是一条市政道路，道路总长2821.004m，道路等级为主干路，以确保工程的顺利进行。首先，设计师应进行初步的建模，设计了道路外观以及实际交通规划，最终拥有3D立体效果，最终实现可视化的道路设计展示，以方便建筑单位对道路进行观察，并且与设计师进行设计方面沟通。BIM技术能够对道路情况进行简单说明，对每一阶段道路处理以及建设情况都能够通过剖面形式，进行合理表达。除此之外，在进行市政道路设计过程中合理运用BIM技术，能够有效提升设计工作整体效率，并对道路设计的整体精确度作出相应保证，减少由于设计问题所导致的施工问题，为顺利施工提供支持。BIM技术能够在有效提升绘图效率的同时，保障绘制质量，以确保实际使用过程中能够满足人们出行需求，极大程度上提升了市政道路建设的整体安全性以及可靠性BIM技术的有效应用，为我国市政道路建设开辟出了一条现代化道路。当前城市化进程整体的不断加快，市政道路设计也应更加细化，而BIM技术的高效运用，不仅能够有效提升市政道路设计的精确性，还能够使得市政道路设计更加科学。BIM技术对于市政道路建设有着重要的推动作用，以及不可忽视的积极影响。

3BIM技术在市政道路设计中的应用

市政道路设计中的细节环节复杂，并且涉及的数据信息非常庞大，将BIM技术科学运用于设计当中，能够更好地保障市政道路设计的可行性。首先是强化市政道路设施设计图的模型构建，在市政道路设计过程中，设计图纸与建筑模型是最重要的。设计图纸可以清楚的标明道路项目的所有尺寸、规格大小，对于建筑施工有着决定性的作用。在使用BIM技术把设计图纸模型化以后，设计师应针对问题进行分析，并根据问题产生原因，进行设计上的改良以及完善，极大程度上节约了以往设计图纸进行对比的时间，从而整体上提高了设计工作的质量。市政道路设计人员也可以利用BIM技术把所有设计方案都模型化，能够将设计过程中存在的问题明显地表现出来，设计师能够更直观地进行问题剖析，这更有利于设计人员进行修改。BIM技术保障了市政道路设计的安全性、可行性，对于建筑的后续施工有着至关重要的作用。道路设计人员也需要加强BIM技术方面的了解以及提升，实现灵活运用BIM技术，为市政道路的设计阶段提供便利的条件。制定精准设计方案。市政道路设计人员在制定设计方案过程中，也要充分利用BIM技术，学会利用公路模型来实现市政道路建设的成本把控。在市政道路设计阶段需要计算建筑的整体投入成本，光靠原始的设计图纸进行计算会加大工作量，因此，在这种情况下，就可以利用BIM技术进行建筑的整体成本核算，加快设计工作效率。同时，利用BIM技术还可以对设计地成功与否做出精准判断。有利于施工团队针对工程实际情况制定精准的施工方案，减少了施工过程中因问题使得工期延误情况的发生，最大程度保障施工效率。有效地利用BIM技术可以提高市政道路设计阶段的工作效率，精准把控市政道路的整体成本投入，对施工前期的准备工作具有显著的效果。利用BIM技术检测公路受力负荷，公路结构的受力负荷在市政道路设施计中有着至关重要的作用。公路结构的受力负荷影响着整个建筑的质量问题，如果公路整体的受力负荷不合格，那么整个工程都存在着较严重的安全隐患，这会严重影响我国经济以及市政道路建设的有利发展。而利用BIM技术可以模拟道路结构的受力负荷，可以让市政道路设计人员直观立体地观察到道路结构的受力负荷合不合格，即使存在问题，也可以及时进行整改，提高公路的整体质量。公路施工的环境都是复杂多变的，而且公路施工中存在着很多的施工工序，因此，就需要制定详细的施工方案，保障施工工序能紧密结合，实现施工连贯性。传统的施工方案都存在或多或少的问题，导致在施工过程中也会出现各种问题。现今阶段就可以利用BIM技术有效地解决这一问题。将BIM技术与建筑施工地点的实际地理情况进行结合，就可以对整个施工现场进行全方位的分析，将施工现场的实际信息进行录入，构建一个三维立体模型。通过模型反馈的信息，就可以对施工现场的地质结构、周围环境以及居民人口等多方面情况进行整合处理，为后续制定的施工方案创建便利的条件。同时，有效地运用BIM技术可以让施工部门、建设部门等，也能运用三维立体模型对公路施工中存在的问题做出有效的调整，也就有效地缓解了在公路施工中出现的各种问题。市政道路设施计中对BIM技术的有效运用，不仅可以极大程度上优化施工模式，让施工变得更加顺畅、轻松，还可以使施工的整体效果有技术保障，协助设计人员进行施工，提高工作的标准性，严格性。此外，BIM技术在施工成本中的作用也是非常明显的，可以对施工中的各项成本进行动态管理，精准地控制在一定范围之内，详细的计算出预制件的成本，既可以减少人力、物力资源的浪费，又可以使整个工程的施工效果达到最优。利用BIM技术，将平台中的数据精确地分析出来，及时发现施工中存在的问题，可以第一时间找到解决措施。BIM技术的优势不仅体现在这些方面，在其他领域也发挥着巨大的作用。总之，在市政道路施工时设计人员要充分利用BIM技术，BIM技术可以对预制件进行模拟安装，效果图活灵活现地展现在面前，设计人员可以提前知道安装的效果，如果显现的效果不符合市政道路工程的要求，可以随时进行修改，通过BIM技术实时进行测试，一旦施工时遇到问题，可以及时地采取措施进行预防，可以使工程的平稳运行，对工程进行管控，保证工程参数的精准度，让工程中的各项任务可以很快地完成，工作人员在熟练掌握这项技术后可以提高工程建筑的效率，保证工程的成本在可控范围内，节省成本支出，还能最大程度上保证市政道路工程的质量。另外，在市政道路工程施工管理中对市政道路施工技术的使用，设计人员还应掌握装配式施工的技术，该工作要求比较高，所需精准度更高，在施工中要进行规范化与科学化管理。设计人员因为自身的能力不足，对BIM技术，以及其他技术掌握得不够熟练，会发生一些问题，导致工程建筑施工不能顺利开展。所以在工程建筑施工中要加强对工作人员进行培训，提高工作人员的技术，让工作人员对装配式施工技术进行全面的了解，便于日后的施工可以顺利进行。例如，在施工前设计人员要了解到预制件的材质，预制件的结构，在施工时才能够保证施工的精准度，BIM技术能够在有效提升施工效率的同时，保障施工质量，以确保实际使用过程中能够满足人们出行需求，极大程度上提升了市政道路建设的整体安全性以及可靠性。

4结束语

随着科学技术的不断发展，BIM技术应用得越来越广泛，BIM技术能够提高道路设计的工作质量以及工作效率，为道路工程的实际现场施工奠定坚实的基础。因此，道路设计人员需要提升与BIM技术相关的专业知识，并将BIM技术积极用于道路整体设计中，使市政道路能够满足实际使用需求。此外，BIM技术有效地应用与道路设计工作中，不仅可以把二维平面的设计图纸转变成三维立体模型，让设计人员能清晰地查看设计中存在的问题，还能模拟市政道路施工的全过程，精准把控市政道路施工过程中出现的各类突发事件，有效提升设计质量以及设计效率，为顺利开展市政道路施工建立良好基础，为我国经济的蓬勃稳定发展作出坚实保障。

参考文献：

[1]李雄雄.BIM技术在市政道路设计阶段的应用[J].工程技术研究,2021,6(17):101-102.

[2]汪弘扬.BIM技术在市政道路桥梁设计优化中的应用[J].包装世界,2021(5):70.

[3]李贤海.BIM技术条件下的市政道路桥梁设计研究[J].包装世界,2021(5):66.

[4]闫斌.市政道路设计中无人机倾斜摄影与BIM技术结合运用分析[J].智能城市,2021,7(21):56-57.
