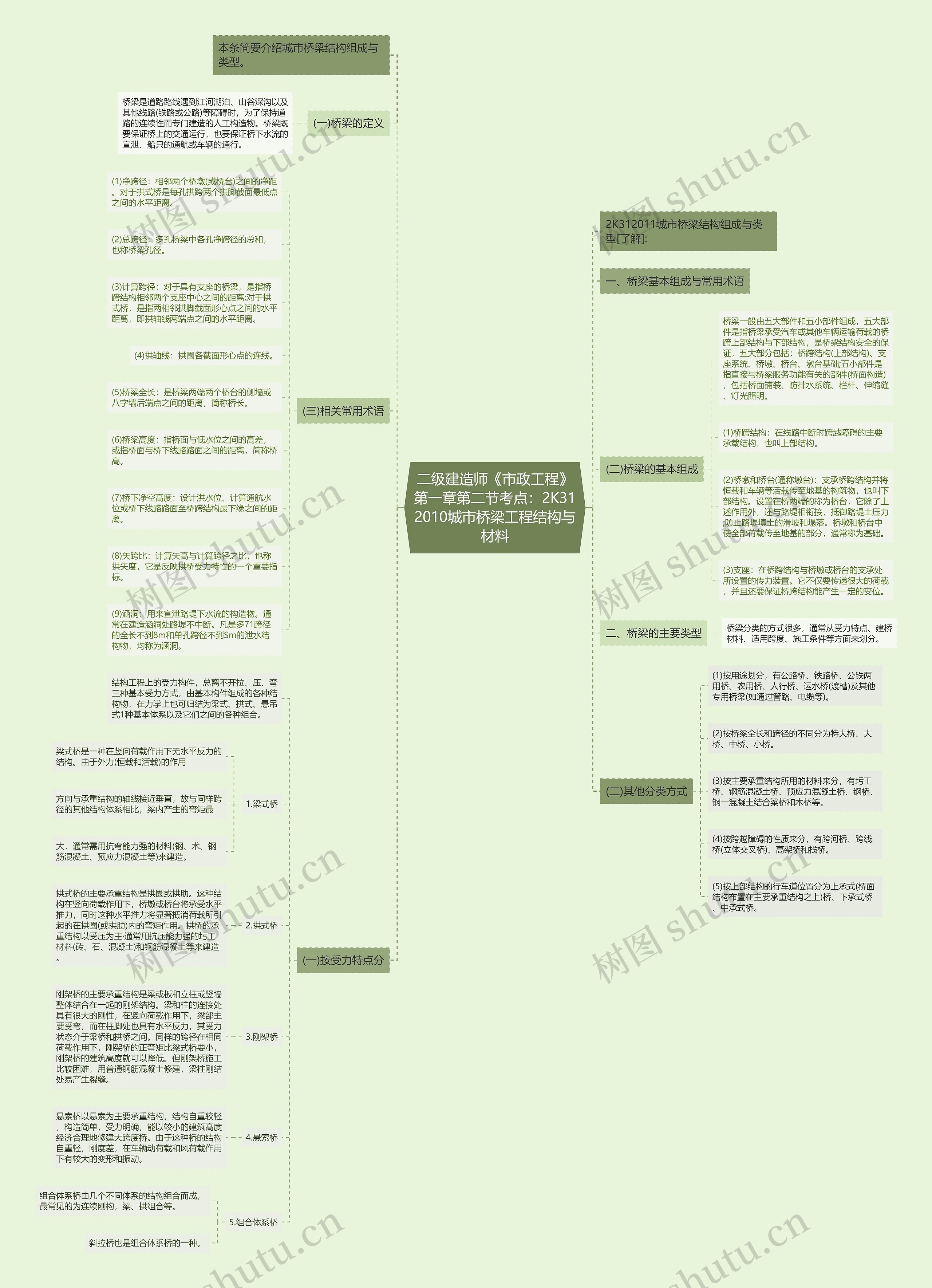

二级建造师《市政工程》第一章第二节考点：2K312010城市桥梁工程结构与材料思维导图

泪尽

2023-04-10

浏览量: 2

二级建造师

[NT:PAGE=城市桥梁结构组成与类型$]>>>>2018年二级建造师考试报名专题>>>>好消息！2018年二级建造师考试新版教材上线啦！2K312011城市桥梁结构组成与类型[了解]:本条简要介绍...《二级建造师《市政工程》第一章第二节考点：2K312010城市桥梁工程结构与材料》由树图网二级建造师考试网发布。

树图思维导图提供《二级建造师《市政工程》第一章第二节考点：2K312010城市桥梁工程结构与材料》在线思维导图免费制作，点击“编辑”按钮，可对《二级建造师《市政工程》第一章第二节考点：2K312010城市桥梁工程结构与材料》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：a64374ac0864fed769af2d149a271f66

思维导图大纲

(一)桥梁的定义

桥梁是道路路线遇到江河湖泊、山谷深沟以及其他线路(铁路或公路)等障碍时，为了保持道路的连续性而专门建造的人工构造物。桥梁既要保证桥上的交通运行，也要保证桥下水流的宣泄、船只的通航或车辆的通行。

(二)桥梁的基本组成

桥梁一般由五大部件和五小部件组成，五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构，是桥梁结构安全的保证，五大部分包括：桥跨结构(上部结构)、支座系统、桥墩、桥台、墩台基础;五小部件是指直接与桥梁服务功能有关的部件(桥面构造)，包括桥面铺装、防排水系统、栏杆、伸缩缝、灯光照明。

(1)桥跨结构：在线路中断时跨越障碍的主要承载结构，也叫上部结构。

(2)桥墩和桥台(通称墩台)：支承桥跨结构并将恒载和车辆等活载传至地基的构筑物，也叫下部结构。设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，抵御路堤土压力;防止路堤填土的滑坡和塌落。桥墩和桥台中使全部荷载传至地基的部分，通常称为基础。

(3)支座：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。

(三)相关常用术语

(1)净跨径：相邻两个桥墩(或桥台)之间的净距。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

(2)总跨径：多孔桥梁中各孔净跨径的总和，也称桥梁孔径。

(3)计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离;对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

(4)拱轴线：拱圈各截面形心点的连线。

(5)桥梁全长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，简称桥长。

(6)桥梁高度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。

(7)桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。

(8)矢跨比：计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标。

(9)涵洞：用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。凡是多71跨径的全长不到8m和单孔跨径不到Sm的泄水结构物，均称为涵洞。

二、桥梁的主要类型

桥梁分类的方式很多，通常从受力特点、建桥材料、适用跨度、施工条件等方面来划分。

(一)按受力特点分

结构工程上的受力构件，总离不开拉、压、弯三种基本受力方式，由基本构件组成的各种结构物，在力学上也可归结为梁式、拱式、悬吊式1种基本体系以及它们之间的各种组合。

1.梁式桥

梁式桥是一种在竖向荷载作用下无水平反力的结构。由于外力(恒载和活载)的作用

方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最

大，通常需用抗弯能力强的材料(钢、术、钢筋混凝土、预应力混凝土等)来建造。

2.拱式桥

拱式桥的主要承重结构是拱圈或拱肋。这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力，同时这种水平推力将显著抵消荷载所引起的在拱圈(或拱肋)内的弯矩作用。拱桥的承重结构以受压为主·通常用抗压能力强的圬工材料(砖、石、混凝土)和钢筋混凝土等来建造。

3.刚架桥

刚架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起的刚架结构。梁和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥和拱桥之间。同样的跨径在相同荷载作用下，刚架桥的正弯矩比梁式桥要小，刚架桥的建筑高度就可以降低。但刚架桥施工比较困难，用普通钢筋混凝土修建，梁柱刚结处易产生裂缝。

4.悬索桥

悬索桥以悬索为主要承重结构，结构自重较轻，构造简单，受力明确，能以较小的建筑高度经济合理地修建大跨度桥。由于这种桥的结构自重轻，刚度差，在车辆动荷载和风荷载作用下有较大的变形和振动。

5.组合体系桥

组合体系桥由几个不同体系的结构组合而成，最常见的为连续刚构，梁、拱组合等。

斜拉桥也是组合体系桥的一种。
