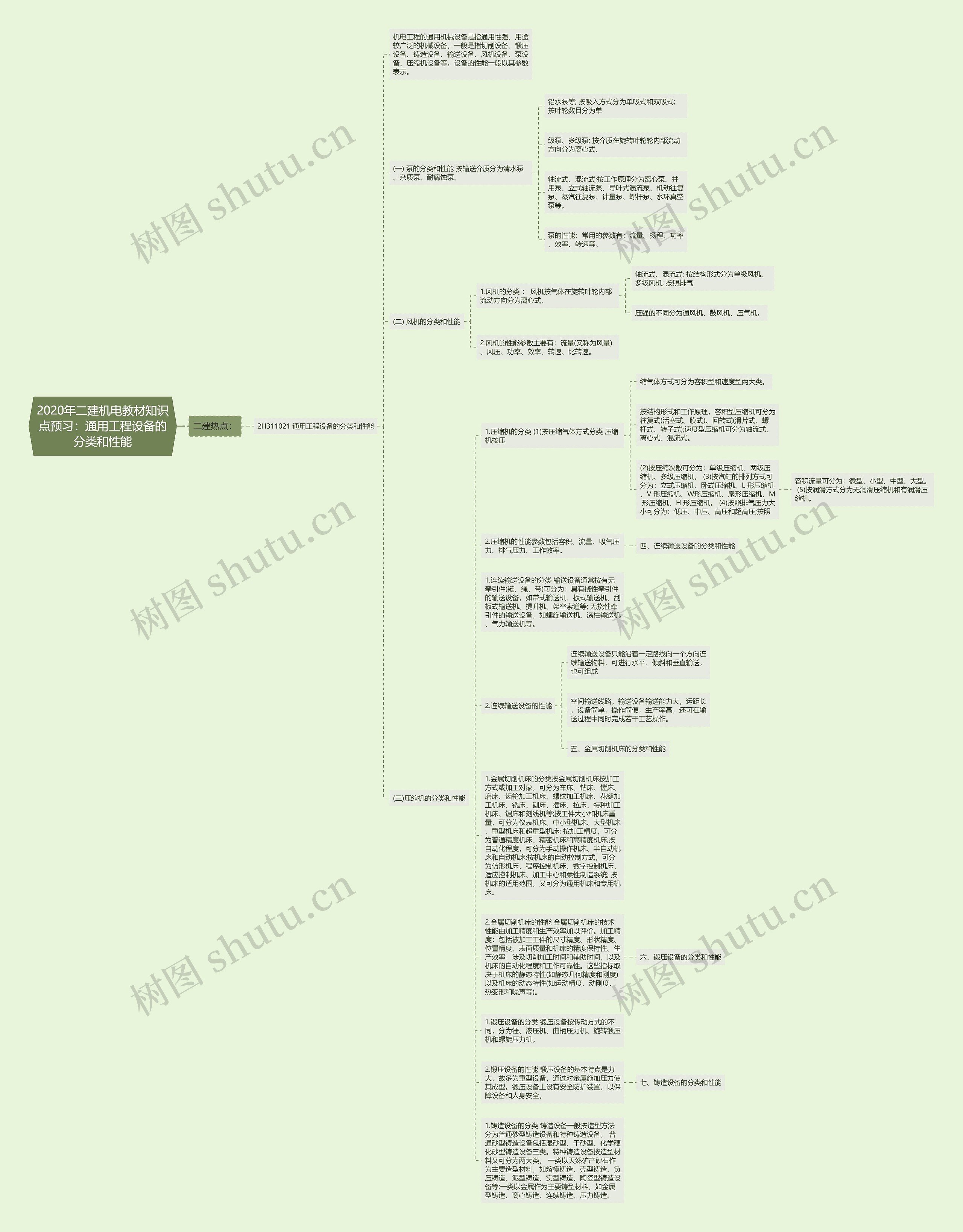

思维导图大纲

二建热点：

2H311021 通用工程设备的分类和性能

机电工程的通用机械设备是指通用性强、用途较广泛的机械设备。一般是指切削设备、锻压设备、铸造设备、输送设备、风机设备、泵设备、压缩机设备等。设备的性能一般以其参数表示。

(一) 泵的分类和性能按输送介质分为清水泵、杂质泵、耐腐蚀泵、

铅水泵等; 按吸入方式分为单吸式和双吸式; 按叶轮数目分为单

级泵、多级泵; 按介质在旋转叶轮轮内部流动方向分为离心式、

轴流式、混流式;按工作原理分为离心泵、井用泵、立式轴流泵、导叶式混流泵、机动往复泵、蒸汽往复泵、计量泵、螺杆泵、水环真空泵等。

泵的性能：常用的参数有：流量、扬程、功率、效率、转速等。

(二) 风机的分类和性能

1.风机的分类：风机按气体在旋转叶轮内部流动方向分为离心式、

轴流式、混流式; 按结构形式分为单级风机、多级风机; 按照排气

压强的不同分为通风机、鼓风机、压气机。

2.风机的性能参数主要有：流量(又称为风量) 、风压、功率、效率、转速、比转速。

(三)压缩机的分类和性能

1.压缩机的分类 (1)按压缩气体方式分类压缩机按压

缩气体方式可分为容积型和速度型两大类。

按结构形式和工作原理，容积型压缩机可分为往复式(活塞式、膜式)、回转式(滑片式、螺杆式、转子式);速度型压缩机可分为轴流式、离心式、混流式。

(2)按压缩次数可分为：单级压缩机、两级压缩机、多级压缩机。 (3)按汽缸的排列方式可分为：立式压缩机、卧式压缩机、L 形压缩机、V 形压缩机、W形压缩机、扇形压缩机、M 形压缩机、H 形压缩机。 (4)按照排气压力大小可分为：低压、中压、高压和超高压;按照

容积流量可分为：微型、小型、中型、大型。 (5)按润滑方式分为无润滑压缩机和有润滑压缩机。

2.压缩机的性能参数包括容积、流量、吸气压力、排气压力、工作效率。

四、连续输送设备的分类和性能

1.连续输送设备的分类输送设备通常按有无牵引件(链、绳、带)可分为：具有挠性牵引件的输送设备，如带式输送机、板式输送机、刮板式输送机、提升机、架空索道等; 无挠性牵引件的输送设备，如螺旋输送机、滚柱输送机、气力输送机等。

2.连续输送设备的性能

连续输送设备只能沿着一定路线向一个方向连续输送物料，可进行水平、倾斜和垂直输送，也可组成

空间输送线路。输送设备输送能力大，运距长，设备简单，操作简便，生产率高，还可在输送过程中同时完成若干工艺操作。

五、金属切削机床的分类和性能

1.金属切削机床的分类按金属切削机床按加工方式或加工对象，可分为车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、花键加工机床、铣床、刨床、插床、拉床、特种加工机床、锯床和刻线机等;按工件大小和机床重量，可分为仪表机床、中小型机床、大型机床、重型机床和超重型机床; 按加工精度，可分为普通精度机床、精密机床和高精度机床;按自动化程度，可分为手动操作机床、半自动机床和自动机床;按机床的自动控制方式，可分为仿形机床、程序控制机床、数字控制机床、适应控制机床、加工中心和柔性制造系统; 按机床的适用范围，又可分为通用机床和专用机床。

2.金属切削机床的性能金属切削机床的技术性能由加工精度和生产效率加以评价。加工精度：包括被加工工件的尺寸精度、形状精度、位置精度、表面质量和机床的精度保持性。生产效率：涉及切削加工时间和辅助时间，以及机床的自动化程度和工作可靠性。这些指标取决于机床的静态特性(如静态几何精度和刚度)以及机床的动态特性(如运动精度、动刚度、热变形和噪声等)。

六、锻压设备的分类和性能

1.锻压设备的分类锻压设备按传动方式的不同，分为锤、液压机、曲柄压力机、旋转锻压机和螺旋压力机。

2.锻压设备的性能锻压设备的基本特点是力大，故多为重型设备，通过对金属施加压力使其成型。锻压设备上设有安全防护装置，以保障设备和人身安全。

七、铸造设备的分类和性能

1.铸造设备的分类铸造设备一般按造型方法分为普通砂型铸造设备和特种铸造设备。普通砂型铸造设备包括湿砂型、干砂型、化学硬化砂型铸造设备三类。特种铸造设备按造型材料又可分为两大类，一类以天然矿产砂石作为主要造型材料，如熔模铸造、壳型铸造、负压铸造、泥型铸造、实型铸造、陶瓷型铸造设备等;一类以金属作为主要铸型材料，如金属型铸造、离心铸造、连续铸造、压力铸造、
