2020二级建造师建筑工程培训重点：砌体结构的特点及构造要求

二级建造师

2A311014砌体结构的特点及构造要求砌体结构特点：(1)容易就地取材;(2)具有较好的耐久性、良好的耐火性;(3)保温隔热性能好，节能效果好;(4)施工方便，工艺简单;(5)具有承重与围护双重功能...《2020二级建造师建筑工程培训重点：砌体结构的特点及构造要求》由树图网二级建造师考试网发布。

树图思维导图提供《2020二级建造师建筑工程培训重点：砌体结构的特点及构造要求》在线思维导图免费制作，点击“编辑”按钮，可对《2020二级建造师建筑工程培训重点：砌体结构的特点及构造要求》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：edd9911bbac3fa99803eebff8885f400

思维导图大纲

相关思维导图模版

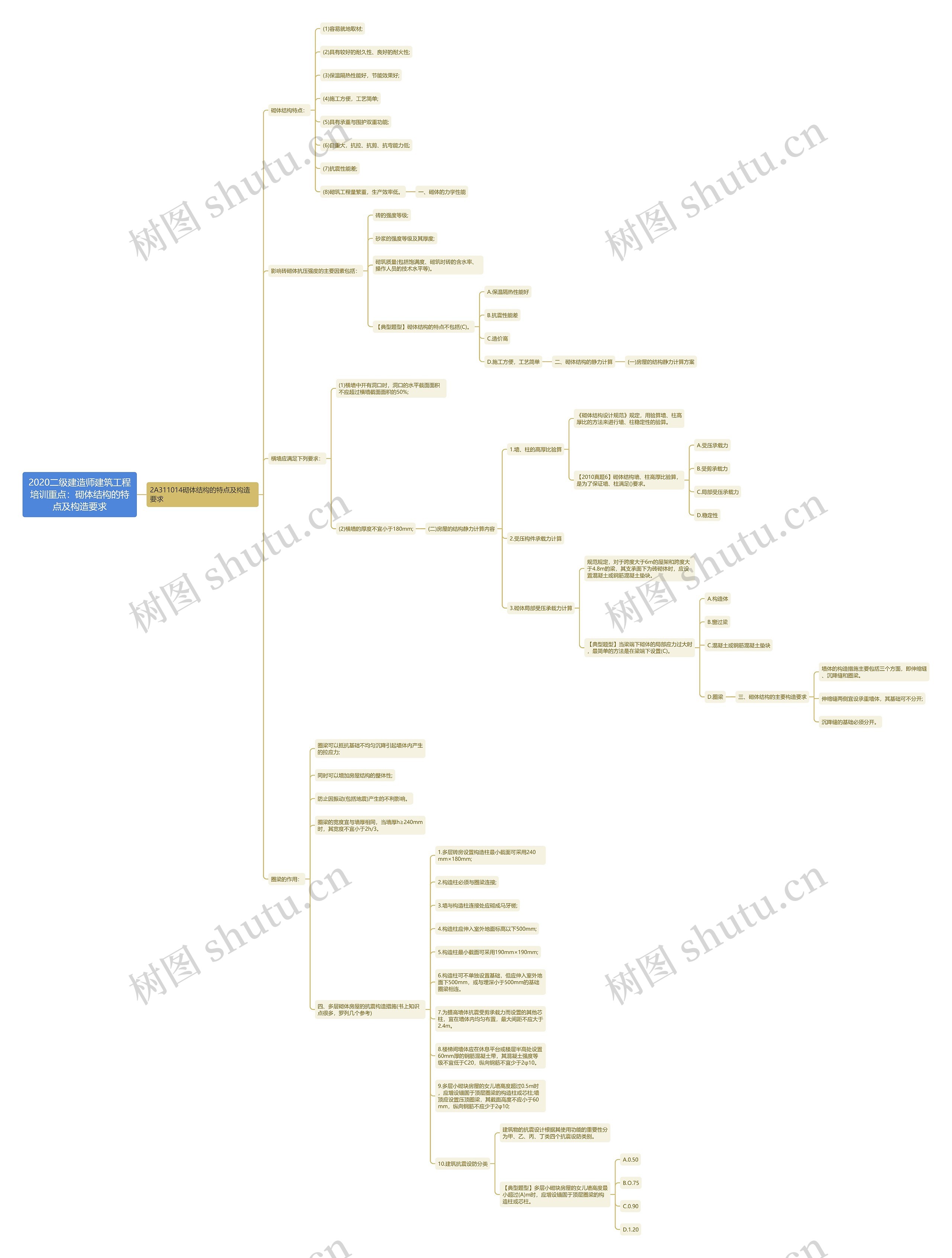

2020二级建造师建筑工程培训重点：砌体结构的特点及构造要求思维导图模板大纲

2A311014砌体结构的特点及构造要求

砌体结构特点：

(1)容易就地取材;

(2)具有较好的耐久性、良好的耐火性;

(3)保温隔热性能好，节能效果好;

(4)施工方便，工艺简单;

(5)具有承重与围护双重功能;

(6)自重大，抗拉、抗剪、抗弯能力低;

(7)抗震性能差;

(8)砌筑工程量繁重，生产效率低。

一、砌体的力学性能

影响砖砌体抗压强度的主要因素包括：

砖的强度等级;

砂浆的强度等级及其厚度;

砌筑质量(包括饱满度、砌筑时砖的含水率、操作人员的技术水平等)。

【典型题型】砌体结构的特点不包括(C)。

A.保温隔热性能好

B.抗震性能差

C.造价高

D.施工方便，工艺简单

二、砌体结构的静力计算

(一)房屋的结构静力计算方案

横墙应满足下列要求：

(1)横墙中开有洞口时，洞口的水平截面面积不应超过横墙截面面积的50%;

(2)横墙的厚度不宜小于180mm;

(二)房屋的结构静力计算内容

1.墙、柱的高厚比验算

《砌体结构设计规范》规定，用验算墙、柱高厚比的方法来进行墙、柱稳定性的验算。

【2010真题6】砌体结构墙、柱高厚比验算，是为了保证墙、柱满足()要求。

A.受压承载力

B.受剪承载力

C.局部受压承载力

D.稳定性

2.受压构件承载力计算

3.砌体局部受压承载力计算

规范规定，对于跨度大于6m的屋架和跨度大于4.8m的梁，其支承面下为砖砌体时，应设置混凝土或钢筋混凝土垫块。

【典型题型】当梁端下砌体的局部应力过大时，最简单的方法是在梁端下设置(C)。

A.构造体

B.窗过梁

C.混凝土或钢筋混凝土垫块

D.圈梁

三、砌体结构的主要构造要求

墙体的构造措施主要包括三个方面，即伸缩缝、沉降缝和圈梁。

伸缩缝两侧宜设承重墙体，其基础可不分开;

沉降缝的基础必须分开。

圈梁的作用：

圈梁可以抵抗基础不均匀沉降引起墙体内产生的拉应力;

同时可以增加房屋结构的整体性;

防止因振动(包括地震)产生的不利影响。

圈梁的宽度宜与墙厚相同，当墙厚h≥240mm时，其宽度不宜小于2h/3。

四、多层砌体房屋的抗震构造措施(书上知识点很多，罗列几个参考)

1.多层砖房设置构造柱最小截面可采用240mm×180mm;

2.构造柱必须与圈梁连接;

3.墙与构造柱连接处应砌成马牙槎;

4.构造柱应伸入室外地面标高以下500mm;

5.构造柱最小截面可采用190mm×190mm;

6.构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连。

7.为提高墙体抗震受剪承载力而设置的其他芯柱，宜在墙体内均匀布置，最大间距不应大于2.4m。

8.楼梯间墙体应在休息平台或楼层半高处设置60mm厚的钢筋混凝土带，其混凝土强度等级不宜低于C20，纵向钢筋不宜少于2φ10。

9.多层小砌块房屋的女儿墙高度超过0.5m时，应增设锚固于顶层圈梁的构造柱或芯柱;墙顶应设置压顶圈梁，其截面高度不应小于60mm，纵向钢筋不应少于2φ10;

10.建筑抗震设防分类

建筑物的抗震设计根据其使用功能的重要性分为甲、乙、丙、丁类四个抗震设防类别。

【典型题型】多层小砌块房屋的女儿墙高度最小超过(A)m时，应增设锚固于顶层圈梁的构造柱或芯柱。

A.0.50

B.O.75

C.0.90

D.1.20
