一、施工概况K130+595钢筋砼圆管涵涵长36.0米，孔径φ1.5米，涵轴线与路中线正交，进口为跌水井，出口为直翼墙，管顶最大填土高度2.5米，该涵挖土方160m3，圆管涵管节为C25钢筋砼预制，&...《二级建造师《施工管理》知识点：钢筋砼圆管涵施工组织设计》由树图网二级建造师考试网发布。

树图思维导图提供《二级建造师《施工管理》知识点：钢筋砼圆管涵施工组织设计》在线思维导图免费制作，点击“编辑”按钮，可对《二级建造师《施工管理》知识点：钢筋砼圆管涵施工组织设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：aa5c6afa2fdf24e23b6d0479fddef210

思维导图大纲

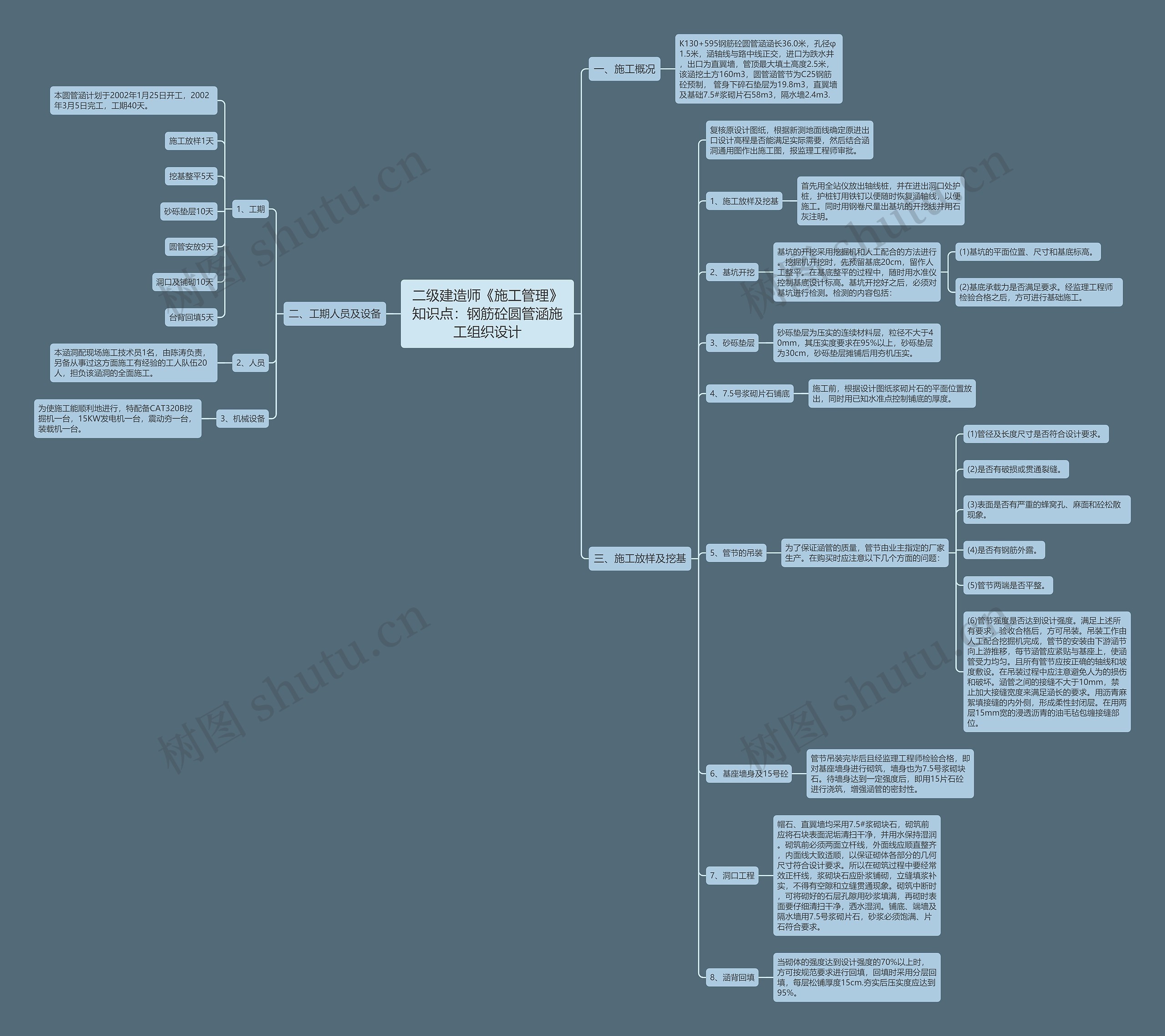

一、施工概况

K130+595钢筋砼圆管涵涵长36.0米，孔径φ1.5米，涵轴线与路中线正交，进口为跌水井，出口为直翼墙，管顶最大填土高度2.5米，该涵挖土方160m3，圆管涵管节为C25钢筋砼预制，管身下碎石垫层为19.8m3，直翼墙及基础7.5#浆砌片石58m3，隔水墙2.4m3.

二、工期人员及设备

1、工期

本圆管涵计划于2002年1月25日开工，2002年3月5日完工，工期40天。

施工放样1天

挖基整平5天

砂砾垫层10天

圆管安放9天

洞口及铺砌10天

台背回填5天

2、人员

本涵洞配现场施工技术员1名，由陈涛负责，另备从事过这方面施工有经验的工人队伍20人，担负该涵洞的全面施工。

3、机械设备

为使施工能顺利地进行，特配备CAT320B挖掘机一台，15KW发电机一台，震动夯一台，装载机一台。

三、施工放样及挖基

复核原设计图纸，根据新测地面线确定原进出口设计高程是否能满足实际需要，然后结合涵洞通用图作出施工图，报监理工程师审批。

1、施工放样及挖基

首先用全站仪放出轴线桩，并在进出洞口处护桩，护桩钉用铁钉以便随时恢复涵轴线，以便施工。同时用钢卷尺量出基坑的开挖线并用石灰注明。

2、基坑开挖

基坑的开挖采用挖掘机和人工配合的方法进行。挖掘机开挖时，先预留基底20cm，留作人工整平。在基底整平的过程中，随时用水准仪控制基底设计标高。基坑开挖好之后，必须对基坑进行检测。检测的内容包括：

(1)基坑的平面位置、尺寸和基底标高。

(2)基底承载力是否满足要求。经监理工程师检验合格之后，方可进行基础施工。

3、砂砾垫层

砂砾垫层为压实的连续材料层，粒径不大于40mm，其压实度要求在95%以上，砂砾垫层为30cm，砂砾垫层摊铺后用夯机压实。

4、7.5号浆砌片石铺底

施工前，根据设计图纸浆砌片石的平面位置放出，同时用已知水准点控制铺底的厚度。

5、管节的吊装

为了保证涵管的质量，管节由业主指定的厂家生产。在购买时应注意以下几个方面的问题：

(1)管径及长度尺寸是否符合设计要求。

(2)是否有破损或贯通裂缝。

(3)表面是否有严重的蜂窝孔、麻面和砼松散现象。

(4)是否有钢筋外露。

(5)管节两端是否平整。

(6)管节强度是否达到设计强度。满足上述所有要求，验收合格后，方可吊装。吊装工作由人工配合挖掘机完成，管节的安装由下游涵节向上游推移，每节涵管应紧贴与基座上，使涵管受力均匀。且所有管节应按正确的轴线和坡度敷设。在吊装过程中应注意避免人为的损伤和破坏。涵管之间的接缝不大于10mm，禁止加大接缝宽度来满足涵长的要求。用沥青麻絮填接缝的内外侧，形成柔性封闭层。在用两层15mm宽的浸透沥青的油毛毡包缠接缝部位。

6、基座墙身及15号砼

管节吊装完毕后且经监理工程师检验合格，即对基座墙身进行砌筑，墙身也为7.5号浆砌块石。待墙身达到一定强度后，即用15片石砼进行浇筑，增强涵管的密封性。

7、洞口工程

帽石、直翼墙均采用7.5#浆砌块石，砌筑前应将石块表面泥垢清扫干净，并用水保持湿润。砌筑前必须两面立杆线，外面线应顺直整齐，内面线大致适顺，以保证砌体各部分的几何尺寸符合设计要求。所以在砌筑过程中要经常效正杆线，浆砌块石应卧浆铺砌，立缝填浆补实，不得有空隙和立缝贯通现象。砌筑中断时，可将砌好的石层孔隙用砂浆填满，再砌时表面要仔细清扫干净，洒水湿润。铺底、端墙及隔水墙用7.5号浆砌片石，砂浆必须饱满、片石符合要求。

8、涵背回填

当砌体的强度达到设计强度的70%以上时，方可按规范要求进行回填，回填时采用分层回填，每层松铺厚度15cm.夯实后压实度应达到95%。
