用电安全防护措施

用电

安全防护

措施

我们需要充分认识到用电安全的重要性，大量的触电事故是由于人们缺乏用电基本常驻识造成的，有的是出于以电力的特点及其危险性的无知。

树图思维导图提供《用电安全防护措施》在线思维导图免费制作，点击“编辑”按钮，可对《用电安全防护措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7487785f683524c5d177f169b0c8cc83

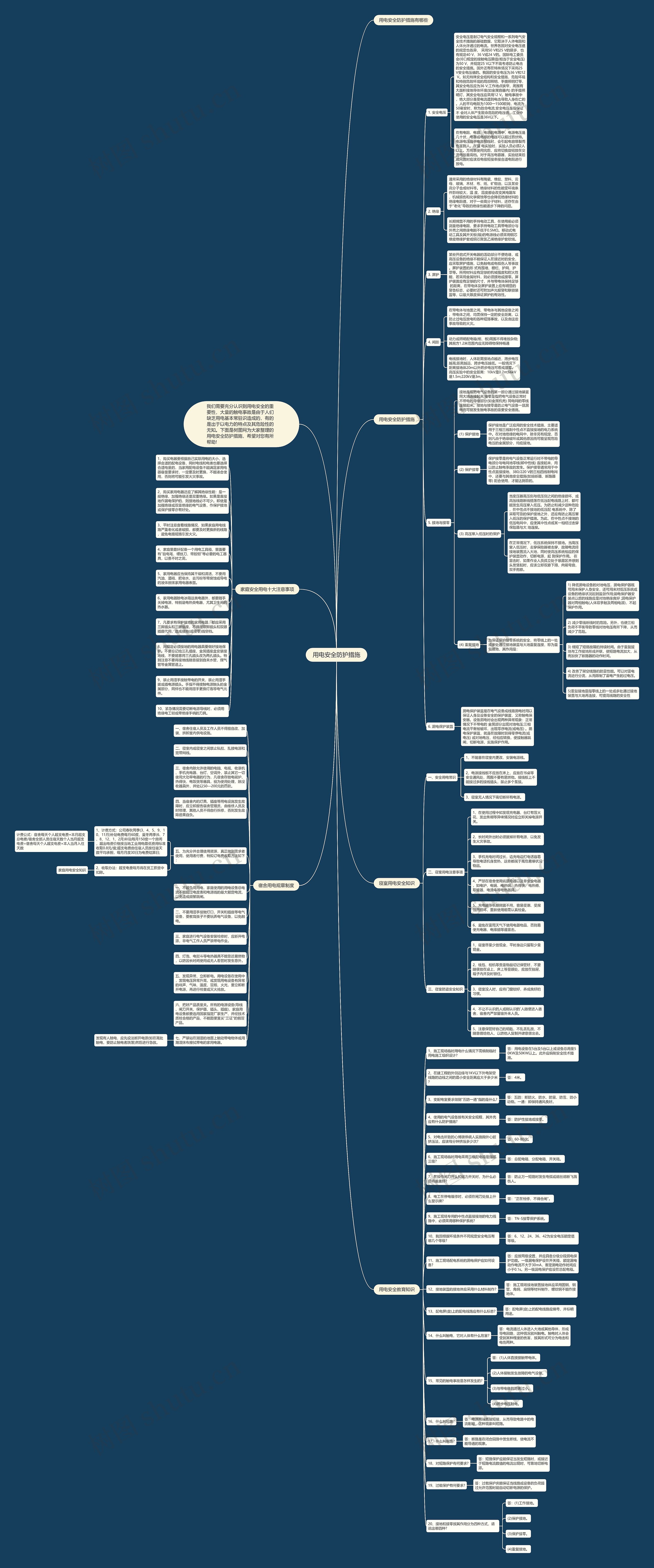

思维导图大纲

用电安全防护措施

1. 安全电压

安全电压是制订电气安全规程和一系列电气安全技术措施的基础数据，它取决于人体电阻和人体允许通过的电流。世界各国对安全电压值的规定也各异，采用50 V和25 V的居多，也有规定40 V、36 V或24 V的。国际电工委员会(IEC)规定的接触电压限值(相当于安全电压)为50 V、并规定25 V以下不需考虑防止电击的安全措施。国外还有在特殊情况下采用25 V安全电压值的。我国的安全电压为36 V和12 V。如无特殊安全结构和安全措施，危险环境和特别危险环境的局部照明、手提照明灯等，其安全电压应为36 V;工作地点狭窄，周围有大面积接地导体环境(如金属容器内) 的手提照明灯，其安全电压应采用12 V。触电事故中，绝大部分是受电流遭到电击导致人身伤亡的。人的平均电阻为1000一1500欧姆，电流为50毫安时，称为致命电流.安全电压是指保证不会对人体产生致命危险的电压值，工业中使用的安全电压是36V以下。

在有电阻、电容、电感的电路中，电源电压是几十伏，电容或电感的电压可以超过百伏特。电源电压高于电容耐压时，会引起电容爆裂而伤害到人。在强电实验时，实验人员必须2人以上。万用表使用完后，应将切换旋钮放在交流电压最高档。对于高压电容器，实验结束后或闲置时应该双电极短接串接合适电阻进行放电。

2. 绝缘

通常采用的绝缘材料有陶瓷、橡胶、塑料、云母、玻璃、木材、布、纸、矿物油，以及某些高分子合成材料等。绝缘材料的性能受环境条件影响较大，温度、湿度都会改变其电阻车，机械损伤和化学腐蚀等也会降低绝缘材料的绝缘电阻值，对于一些高分子材料，还存在由于"老化"导致的绝缘性能逐步下降的问题。

长期搁置不用的手持电动工具，在使用前必须测量绝缘电阻，要求手持电动工具带电部分与外壳之间绝缘电阻不低于0.5MΩ。移动式电动工具及其开关板(箱)的电源线必须采用铜芯橡皮绝缘护套或铜芯聚氯乙烯绝缘护套软线。

3. 屏护

某些开启式开关电器的活动部分不便绝缘，或高压设备的绝缘不能保证人在接近时的安全，应采取屏护措施，以免触电或电弧伤人等事故。屏护装置的形式有围墙、栅栏、护网、护罩等。所用材料应有足够的机械强度和耐火性能，若采用金属材料，则必须接地或接零。屏护装置应有足够的尺寸，并与带电体保持足够的距离，在带电体及屏护装置上应有明显的警告标志，必要时还可附加声光报警和联锁装置等，以最大限度保证屏护的有效性。

4. 间距

在带电体与地面之间、带电体与其他设备之间、带电体之间，均需保持一定的安全距离，以防止过电压放电和各种短路事故，以及由这些事故导致的火灾。

动力或照明配电箱(柜、板)周围不得堆放杂物;其前方1.2米范围内应无障碍物保持畅通

电线接地时，人体距离接地点越近，跨步电压越高;距离越远，跨步电压越低。一般情况下距离接地体20m以外跨步电压可看成是零。高压实验中的安全距离：10kV是0.7m;66kV是1.5m;220kV是3m。

5. 接地与接零

接地是指把电气设备的某一部分通过接地装置同大地连接起来;接零是指把电气设备正常时不带电的导电部分(如金属机壳) 同电网的零线连接起来。接地与接零是防止电气设备一旦漏电而可能发生触电事故的重要安全措施。

(1) 保护接地

保护接地是广泛应用的安全技术措施，主要适用于三相三线制中性点不直接接地的电力系统中。在对地绝缘的电网中，除非另有规定，否则凡由于绝缘破坏或其他原因而可能呈现危险电压的金属部分，均应接地。

(2) 保护接零

保护接零是将电气设备正常运行时不带电的导电部分与电网地零线(即中性线) 连接起来，用以防止触电事故的发生。保护接零通常用于中性点直接接地、380/220 V的三相四线制电网中，还要与其他安全措施(如熔断器、断路器等) 配合使用，才能达到目的。

(3) 高压窜入低压时的保护

当变压器高压侧与低压侧之间的绝缘损坏、或高压线路断线搭落在低压配电线路上时，都可能发生高压窜入低压。为防止和减少这种危险，在中性点不接地的低压配电系统中，除了采取可靠的保护接地之外，还应有防止高压窜入低压的保护措施。为此，在中性点不接地的低压电网中，应使其中性点或某一相经过击穿保险器与大地连接。

在正常情况下，低压系统保持不接地。当高压窜入低压时，去穿保险器被击穿，故障电流经接地装置流入大地，同时使高压系统相应的保护装置动作，切断电源，起到保护作用。在雷击时，如果作业人员孤立处于暴露区并感到头发竖起时，应该立即双膝下蹲，向前弯曲，双手抱膝。

(4) 重复接地

为保证保护接零系统的安全，将零线上的一处或多处通过接地装置与大地重复连接，称为重复接地，其作用是：

1) 降低漏电设备的对地电压，漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的绝缘状况起到监督作用;漏电保护器安装点以后的线路应是对地绝缘良好 ;漏电保护器对两相触电(人体双手触及两相电源)，不起保护作用。

2) 减少零线断线时的危险。另外，也使三相负荷不平衡导致零线对地电压有所下降，从而减少了危险。

3) 缩短了短路故障的持续时间。由于重复援地与工作接地形成并联，使短路电流加大，从而加快了断路器的动作时间。

4) 改善了架空线路的防雷性能。可以对雷电流进行分流，从而限制了雷电产生的过电压。

5)重复接地是指零线上的一处或多处通过接地装置与大地再连接，可提高线路的安全性

6. 漏电保护装置

漏电保护装置是在电气设备成线路漏电时用以保证人身及设备安全的保护装置，又称触电保安器。设备漏电时会出现两种异常现象：正常情况下不带电的金属部分出现对地电压;三相电流平衡被破坏，出现零序电流(或电压) 。漏电保护装置，就是在故障时测得零序电流(或电压) 或对地电压，经相应转换，使接触器跳闸，切断电源，实施保护作用。

家庭安全用电十大注意事项

1、购买电器要根据自己实际用电的大小，选择合适的配电设备，同时电线和电表也要选择合适电量的，当家用配电设备不能满足家用电器容量要求时，一定要及时更换，不能凑合使用，否则将可能引发火灾事故。

2、购买家用电器还应了解其绝缘性能：是一般绝缘、加强绝缘还是双重绝缘。如果是靠接地作漏电保护的，则接地线必不可少。即使是加强绝缘或双重绝缘的电气设备，作保护接地或保护接零亦有好处。

3、平时注意查看线路情况，如果家庭用电线路严重老化或者破损，都要及时更换新的线路，避免电路短路引发火灾。

4、家庭里最好配备一个用电工具箱，里面要有"验电笔、螺丝刀、带胶钳"等必要的电工器具，以备不时之需。

5、家用电器应当保持其干燥和清洁，不要用汽油、酒精、肥皂水、去污粉等带腐蚀或导电的液体擦抹家用电器表面。

6、家用电器除电冰箱这类电器外，都要随手关掉电源，特别是电热类电器，尤其卫生间的热水器。

7、凡要求有保护接地的家用电器，都应采用三脚插头和三眼插座，不得用双脚插头和双眼插座代用，造成接地(或接零)线空档。

8、对规定必须接地的用电器具要做好接地保护。不要忘记给三孔插座、金属插座盒安装接地线，不要随意将三孔插头改为两孔插头。特别注意不要将接地线随意接到自来水管、煤气管等金属管道上。

9、禁止用湿手接触带电的开关，禁止用湿手拔或插电源插头。手指不得接触电源触头的金属部分，同样也不能用湿手更换灯泡等电气元件。

10、紧急情况需要切断电源导线时，必须用绝缘电工钳或带绝缘手柄的刀具。

寝室用电安全知识

一、安全用电常识

1、不随意在寝室内更改、安装电源线。

2、电源接线板不应放在床上，应放在书桌等安全通风处，周围不要有易燃物。接线板上不能接过多的接线插头，禁止多个互接。

3、寝室无人情况下需切断所有电源。

二、寝室用电注意事项

1、在使用过程中如发现充电器、台灯有冒火花、发出焦糊等异味情况时应立即关掉电源开关。

2、长时间外出时必须拔掉所有电源，以免发生火灾事故。

3、手机充电时间过长，边充电边打电话容易导致电话机身发热，这些都属于高危易爆状况物品。

4、严禁在宿舍使用劣质电器以及非安全电器，如电炉、电锅、电热锅、热得快、电热褥、取暖器、电烫斗等电热器具。

5、充电器等长期搁置不用，容易受潮、受腐蚀而损坏，重新使用前需认真检查。

6、避免在雷雨天气下使用电器物品，否则易使充电器、电排插等遭雷击。

三、寝室防盗安全知识

1、寝室尽量少放现金，平时身边只留取少量现金。

2、钱包、相机等贵重物品切记保管好，不要随便放在桌上、床上等显眼处，应放在抽屉、箱子内并及时锁住。

3、寝室没人时，应将门窗锁好，养成良好的习惯。

4、不让不认识的人或刚认识的`人随便进入宿舍，宿舍内严禁留宿外来人员。

5、注意保管好自己的钥匙，不乱丢乱放、不随意借给他人，以防他人复制并肆意借出去。

宿舍用电规章制度

一、宿舍住宿人员及工作人员不得擅自改、加装、拆卸室内供电设施。

二、寝室内或寝室之间禁止私拉、乱接电源和宽带网线。

三、宿舍内除允许使用的电脑、电视、收录机、手机充电器、台灯、空调外，禁止其它一切使用大功率电器的行为，凡宿舍存放电磁炉、热得快、电饭煲等器具，视为使用处理，除没收器具外，并处以50—200元的罚款。

四、当宿舍内的灯具、插座等用电设施发生故障时，应立即报告宿舍管理员，由维修人员及时修理，其他人员不得自行拆修，否则发生故障后果自负。

五、为充分并合理使用资源，真正做到需求者使用，使用者付费，特拟订电费收取方法如下：

1、计费方式：公司春秋两季(3、4、5、9、10、11月)补贴电费每月60度、夏冬两季(6、7、8、12、1、2月)补贴每月150度一个房间，超出电费价格按当地工业用电最低费用标准收取0.8元/度;超支电费由住宿人员按住宿天数平均承担，每月月度30日为电费结算日;

计费公式：宿舍每天个人超支电费=本月超支总电费/宿舍全部人员住宿天数个人当月超支电费=宿舍每天个人超支电费×本人当月入住天数

2、收取办法：超支电费每月将在员工薪资中扣除。

家庭用电安全知识

一、不超负荷用电，家庭使用的用电设备总电流不能超过电度表和电源线的最大额定电流，以免造成频繁跳闸。

二、不要用湿手接触灯口，开关和插座等电气设备，要教育孩子不要玩弄电气设备，以免触电。

三、家庭进行电气设备安装检修时，应断开电源，非电气工作人员严禁带电作业。

四、灯泡、电熨斗等电热器具不能靠近易燃物，以防因长时间使用或无人看管时发生意外。

五、发现异常、立即断电。用电设备在使用中，发现电压异常升高，或发现用电设备有异常的响声、气味、温度、冒烟、火光，要立即断开电源，再进行检查或灭火抢救。

六、把好产品质量关。所有的电源设备(导线、闸刀开关、保护器、插头、插座)，家庭用电设备都要选用国家指定厂家生产、并经技术质检合格的产品，不能图便宜买"三证"的假冒产品。

七、严禁站在潮湿的地面上触动带电物体或用潮湿抹布擦拭带电的家用电器。

发现有人触电，应先设法断开电源(如在高处触电，要防止触电者跌落)然后进行急救。

用电安全教育知识

1、施工现场临时用电什么情况下需编制临时用电施工组织设计?

答：用电设备在5台及5台以上或设备总用量50KW及50KW以上。此外应编制安全技术措施。

2、在建工程的外侧边缘与1KV以下外电架空线路的边线之间的最小安全距离应大于多少米?

答：4米。

3、变配电室要求做到"五防一通"指的是什么?

答：五防：即防火、防水、防雷、防雪、防小动物。一通：即保持通风良好。

4、使用的电气设备按有关安全规程，其外壳应有什么防护措施?

答：防护性接地或接零。

5、对电击所致的心博骤停病人实施胸外心脏挤压法，应该每分钟挤压多少次?

答：60-80次。

6、施工现场临时用电采用三级配电箱是指哪三级?

答：总配电箱、分配电箱、开关箱。

7、在操作闸刀开头和磁力开关时，为什么必须将盖盖好?

答：防止万一短路时发生电弧或熔丝熔断飞溅伤人。

8、电工在停电维修时，必须在闸刀处挂上什么警示牌?

答："正在检修，不得合闸"。

9、施工现场专用的中性点直接接地的电力线路中，必须采用哪种保护系统?

答：TN-S接零保护系统。

10、我国根据环境条件不同规定安全电压有哪几个等级?

答：6、12、24、36、42为安全电压额定值等级。

11、施工现场配电系统的漏电保护应如何设备?

答：应按两级设置，并应具备分级分段漏电保护功能。一级漏电保护设在开关箱，额定漏电动作电流不大于30mA，客定漏电动作时间应小于0.1s。另一级漏电保护应设在总配电箱。

12、接地装置的接地体应采用什么材料制作?

答：施工现场接地装置接地体应采用圆钢、钢管、角钢、扁钢等材料制作，螺纹钢不能作接地体。

13、配电屏(盘)上的配电线路应有什么标志?

答：配电屏(盘)上的配电线路应编号，并标明用途。

14、什么叫触电，它对人体有什么危害?

答：电流通过人体进入大地或其他导体，形成导电回路，这种情况就叫触电。触电时人体会受到某种程度的伤害，按其形式可分为电击和电伤两种。

15、常见的触电事故是怎样发生的?

答：(1)人体直接接触带电体。

(2)人体接触发生故障的电气设备。

(3)与带电体的距离过小。

(4)跨步电压触电。

16、什么叫短路?

答：电源两端直接短接，从而导致电路中的电流剧增，这种现象叫短路。

17、什么叫断路?

答：断路是在闭合回路中发生断线，使电流不能导通的现象。

18、对短路保护有何要求?

答：短路保护应能保证当发生短路时，或接近于短路电流数值的电流出现时，可靠地切断电源。

19、过载保护有何要求?

答：过载保护庆能保证当线路或设备的负荷超过允许范围时能自动切断电源的保护。

20、接地和接零按其作用分为四种方式，请说出哪四种?

答：(1)工作接地。

(2)保护接地。

(3)保护接零。

(4)重复接地。

主机安全防御思维导图

U882642901

2.76

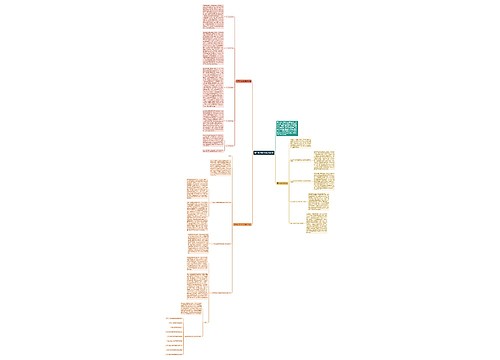

树图思维导图提供《主机安全防御》在线思维导图免费制作，点击“编辑”按钮，可对《主机安全防御》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fa34d4fe2f232e3cb5713f4995d45a66

农村幼儿园利用绘本阅读开展安全教育的实践研究_副本思维导图

U382062580

3.78

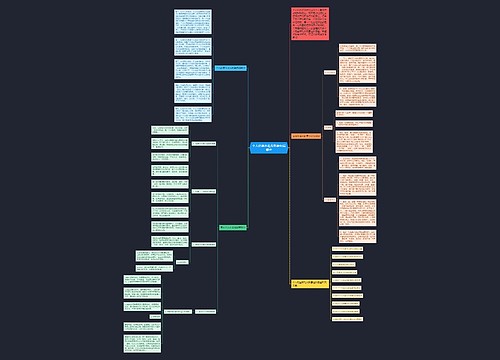

树图思维导图提供《农村幼儿园利用绘本阅读开展安全教育的实践研究_副本》在线思维导图免费制作，点击“编辑”按钮，可对《农村幼儿园利用绘本阅读开展安全教育的实践研究_副本》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2000927dcd222b18fa95af52d1709af8
