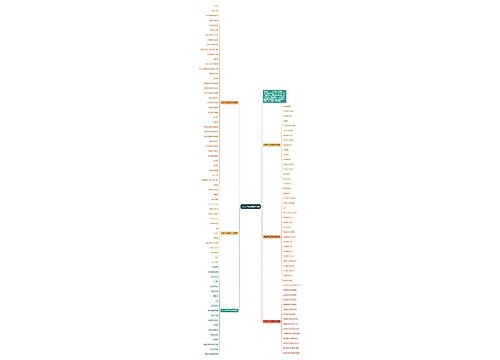

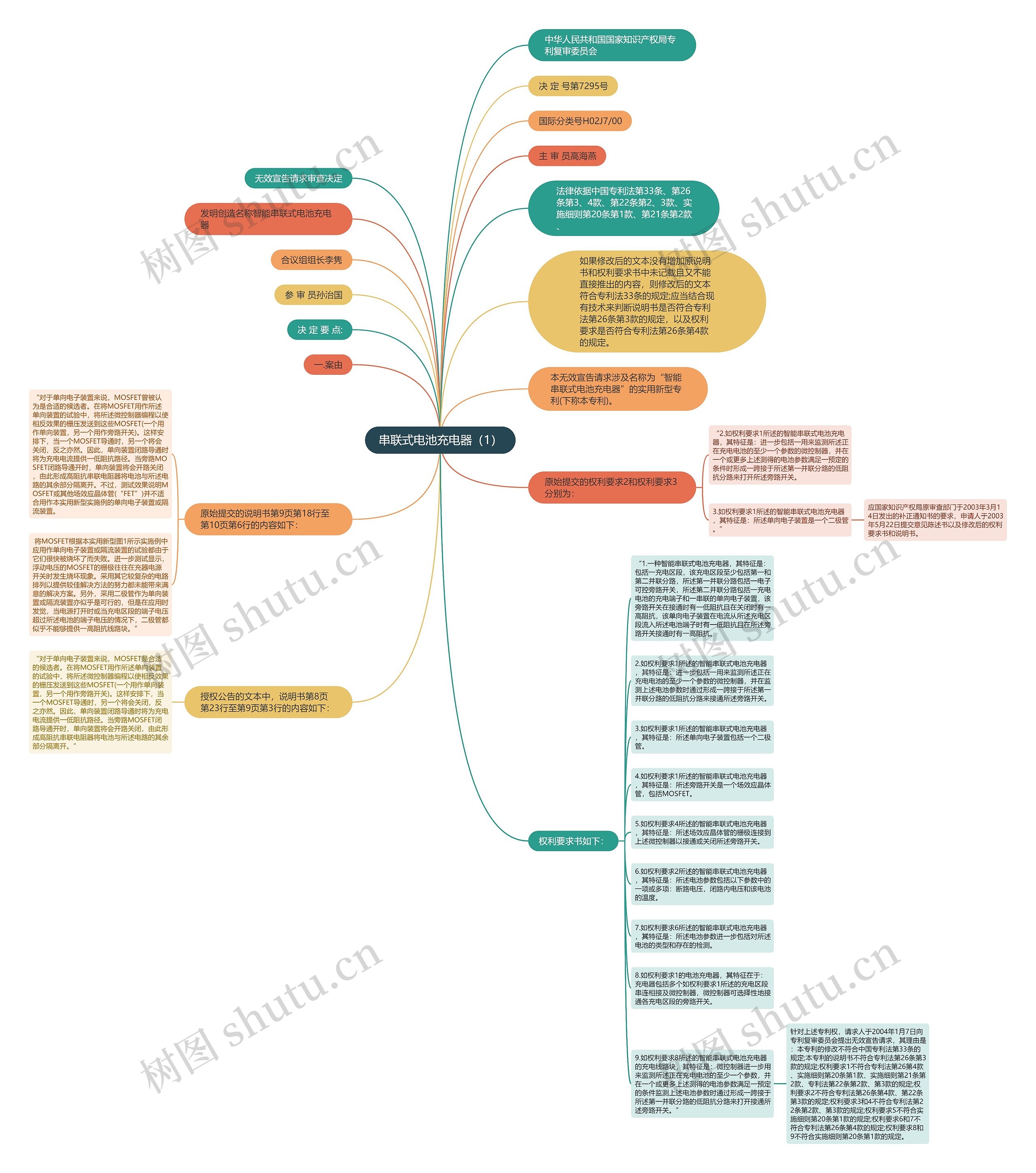

串联式电池充电器（1）

案例分析

中华人民共和国国家知识产权局专利复审委员会无效宣告请求审查决定决定号第7295号发明创造名称智能串联式电池充电器国际分类号H02J7/00

树图思维导图提供《串联式电池充电器（1）》在线思维导图免费制作，点击“编辑”按钮，可对《串联式电池充电器（1）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c18e3bfdeacbf47ce4df407992543846

思维导图大纲

原始提交的说明书第9页第18行至第10页第6行的内容如下：

“对于单向电子装置来说，MOSFET曾被认为是合适的候选者。在将MOSFET用作所述单向装置的试验中，将所述微控制器编程以使相反效果的栅压发送到这些MOSFET(一个用作单向装置，另一个用作旁路开关)。这样安排下，当一个MOSFET导通时，另一个将会关闭，反之亦然。因此，单向装置闭路导通时将为充电电流提供一低阻抗路径。当旁路MOSFET闭路导通开时，单向装置将会开路关闭，由此形成高阻抗串联电阻器将电池与所述电路的其余部分隔离开。不过，测试效果说明MOSFET或其他场效应晶体管(“FET”)并不适合用作本实用新型实施例的单向电子装置或隔流装置。

将MOSFET根据本实用新型图1所示实施例中应用作单向电子装置或隔流装置的试验都由于它们很快被烧坏了而失败。进一步测试显示，浮动电压的MOSFET的栅极往往在充器电源开关时发生烧坏现象。采用其它较复杂的电路排列以提供较佳解决方法的努力都未能带来满意的解决方案。另外，采用二极管作为单向装置或隔流装置亦似乎是可行的，但是在应用时发觉，当电源打开时或当充电区段的端子电压超过所述电池的端子电压的情况下，二极管都似乎不能够提供一高阻抗线路块。”

原始提交的权利要求2和权利要求3分别为：

“2.如权利要求1所述的智能串联式电池充电器，其特征是：进一步包括一用来监测所述正在充电电池的至少一个参数的微控制器，并在一个或更多上述测得的电池参数满足一预定的条件时形成一跨接于所述第一并联分路的低阻抗分路来打开所述旁路开关。

3.如权利要求1所述的智能串联式电池充电器，其特征是：所述单向电子装置是一个二极管。”

应国家知识产权局原审查部门于2003年3月14日发出的补正通知书的要求，申请人于2003年5月22日提交意见陈述书以及修改后的权利要求书和说明书。

授权公告的文本中，说明书第8页第23行至第9页第3行的内容如下：

“对于单向电子装置来说，MOSFET是合适的候选者。在将MOSFET用作所述单向装置的试验中，将所述微控制器编程以使相反效果的栅压发送到这些MOSFET(一个用作单向装置，另一个用作旁路开关)。这样安排下，当一个MOSFET导通时，另一个将会关闭，反之亦然。因此，单向装置闭路导通时将为充电电流提供一低阻抗路径。当旁路MOSFET闭路导通开时，单向装置将会开路关闭，由此形成高阻抗串联电阻器将电池与所述电路的其余部分隔离开。”

权利要求书如下：

“1.一种智能串联式电池充电器，其特征是：包括一充电区段，该充电区段至少包括第一和第二并联分路，所述第一并联分路包括一电子可控旁路开关，所述第二并联分路包括一充电电池的充电端子和一串联的单向电子装置，该旁路开关在接通时有一低阻抗且在关闭时有一高阻抗，该单向电子装置在电流从所述充电区段流入所述电池端子时有一低阻抗且在所述旁路开关接通时有一高阻抗。

2.如权利要求1所述的智能串联式电池充电器，其特征是：进一步包括一用来监测所述正在充电电池的至少一个参数的微控制器，并在监测上述电池参数时通过形成一跨接于所述第一并联分路的低阻抗分路来接通所述旁路开关。

3.如权利要求1所述的智能串联式电池充电器，其特征是：所述单向电子装置包括一个二极管。

4.如权利要求1所述的智能串联式电池充电器，其特征是：所述旁路开关是一个场效应晶体管，包括MOSFET。

5.如权利要求4所述的智能串联式电池充电器，其特征是：所述场效应晶体管的栅极连接到上述微控制器以接通或关闭所述旁路开关。

6.如权利要求2所述的智能串联式电池充电器，其特征是：所述电池参数包括以下参数中的一项或多项：断路电压，闭路内电压和该电池的温度。

7.如权利要求6所述的智能串联式电池充电器，其特征是：所述电池参数进一步包括对所述电池的类型和存在的检测。

8.如权利要求1的电池充电器，其特征在于：充电器包括多个如权利要求1所述的充电区段串连相接及微控制器，微控制器可选择性地接通各充电区段的旁路开关。

9.如权利要求8所述的智能串联式电池充电器的充电线路块，其特征是：微控制器进一步用来监测所述正在充电电池的至少一个参数，并在一个或更多上述测得的电池参数满足一预定的条件监测上述电池参数时通过形成一跨接于所述第一并联分路的低阻抗分路来打开接通所述旁路开关。”

针对上述专利权，请求人于2004年1月7日向专利复审委员会提出无效宣告请求，其理由是：本专利的修改不符合中国专利法第33条的规定;本专利的说明书不符合专利法第26条第3款的规定;权利要求1不符合专利法第26第4款、实施细则第20条第1款、实施细则第21条第2款、专利法第22条第2款、第3款的规定;权利要求2不符合专利法第26条第4款、第22条第3款的规定;权利要求3和4不符合专利法第22条第2款、第3款的规定;权利要求5不符合实施细则第20条第1款的规定;权利要求6和7不符合专利法第26条第4款的规定;权利要求8和9不符合实施细则第20条第1款的规定。
