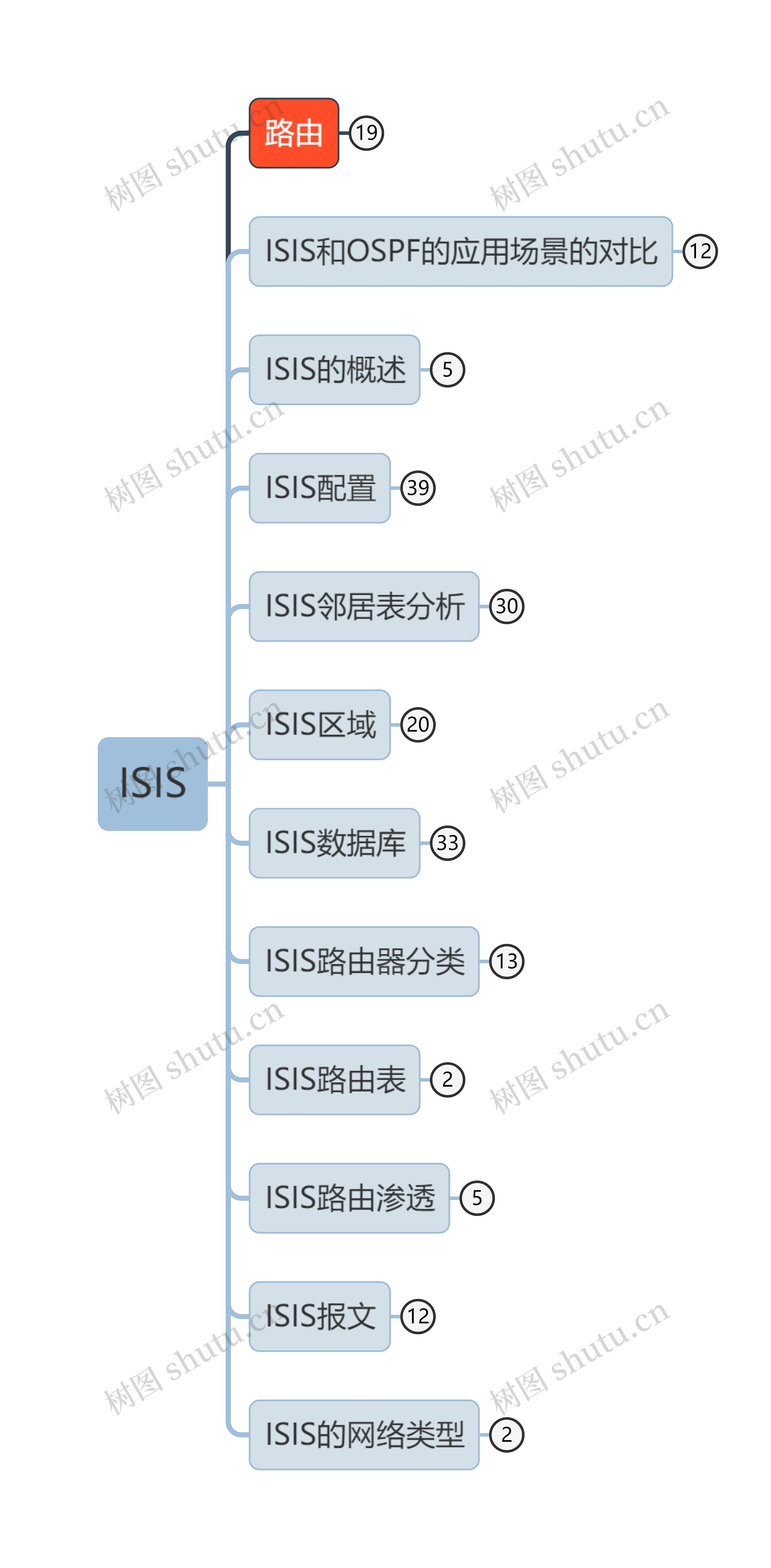

树图思维导图提供《ISIS》在线思维导图免费制作，点击“编辑”按钮，可对《ISIS》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d5f3580ee9d8c7faa98399789d5807fe

思维导图大纲

路由

直连路由

接口有IP地址，就会生成一条直连路由

非直连路由

静态路由

管理员手动配置

动态路由

IGP:内部网关路由协议（在企业内部使用）

DV:距离矢量路由协议(邻居之间相互传递路由表信息)

RIP

RIP(V1,V2)

IGRP

思科私有协议

EIGRP

思科私有协议

LS：链路状态路由协议（通过SPF算法最终形成路由表）

ISIS中间系统到中间系统

OSPF开放式最短路径优先协议

EGP：外部网关路由协议（在企业之间使用）

BGP边界网关协议

ISIS和OSPF的应用场景的对比

OSPF

园区网，企业内部等中大型网络，应用型网络

ISIS

骨干网，超大型网络，服务型网络

备注：骨干网和园区网的特点）

骨干网

服务型网络，由ISP运营商组建，为用户提供互联网服务

路由器数量非常庞大

园区网

应用型网络：主要面向企业

路由器数量少，企业精细化要求高

不管是OSPF还是ISIS，都是在一个AS内

ISIS的概述

中间系统到中间系统

早期的ISIS是基于CLNP（无连接网络协议）协议开发，为了追逐TCP/IP的发展。为了支持IP网络，ISIS也升级为了“集成ISIS”（IETF）组织

ISIS是公有协议，属于IGP协议，主要应用与一个AS（企业内网）自治系统

IS-IS报文是直接封装在数据链路层的帧结构中.

ISIS是一种链路状态路由协议，使用SPF算法

ISIS配置

拓扑图

R1:

sysname R1 isis 1 network-entity 49.0001.0000.0000.0001.00 interface GigabitEthernet0/0/0 ip address 192.168.12.1 255.255.255.0 isis enable 1 interface GigabitEthernet0/0/2 ip address 192.168.1.254 255.255.255.0 isis enable 1

sysname R2 isis 1 network-entity 49.0001.0000.0000.0002.00 interface GigabitEthernet0/0/0 ip address 192.168.12.2 255.255.255.0 isis enable 1 # interface GigabitEthernet0/0/1 ip address 192.168.23.2 255.255.255.0 isis enable 1

sysname R3 isis 1 network-entity 49.0002.0000.0000.0003.00 interface GigabitEthernet0/0/0 ip address 192.168.34.3 255.255.255.0 isis enable 1 interface GigabitEthernet0/0/1 ip address 192.168.23.3 255.255.255.0 isis enable 1

isis 1 network-entity 49.0002.0000.0000.0004.00 interface GigabitEthernet0/0/0 ip address 192.168.34.4 255.255.255.0 isis enable 1 interface GigabitEthernet0/0/2 ip address 192.168.2.254 255.255.255.0 isis enable 1

命令解析： network-entity 49.0001.0000.0000.0001.00

network-entity

网络实体标识符，也叫NET地址

设备所属的区域

设备所叫的名字

49.0001

表示ISIS的区域号，通过16进制表示【类似OSPF中的区域号】

1~13字节

0000.0000.0001

表示系统ID（system-id）【类似OSPF中的route-id】

全局唯一

固定长度，三段（6字节）

表示选择器SEL（选择符号）

一字节

在IPV4和IPV6网络中，该字段必须为00

为什么永远是00

CLNP网络中的端口号，但是现在网络中没有CLNP的应用，所以为00

注意

一个ISIS进程中区域地址最多可一配置3个，所以NET最多也只能配置3个

在配置多NET时，必须保证他们的系统ID都相同

思考

NET地址的区域号以及系统ID

48.1111.2222.3333.4444.5555.6666.00

区域号

48.1111.2222.3333

系统ID

4444.5555.6666

选择符:

ISIS邻居表分析

display isis peer

ISIS 1

ISIS 的进程为1，范围为1~65535 默认为1.

system-id

标识邻居设备的名字，类似于OSPF中的route-id

interface

本端与对端建立邻居关系时，所使用的接口

Circuit Id

电路接口，也叫伪节点，还叫DIS。当前链路上选举出来的DIS（指定中间系统）。【相当于OSPF中的DR】

State

表示邻居的状态，状态包含三种：init，up，down

holdtime

表示的是邻居之间最大的保持时间，采用倒计时（多久没有收到邻居发来的hello报文）

如果倒计时为0之前，没有收到邻居设备发来的任何报文，就断开邻居关系

总计时时间默认是hello的3倍，就是hello报文发送周期的3倍

普通的ISIS路由器接口，hello时间是10S

针对ISIS的DIS接口（DR接口），hello时间是3.3s

type

表示邻居之间的类型

level-1：邻居设备之间发送Level-1的hello报文，就建立Level-1的邻居

level-2：邻居设备之间发送Level-2的hello报文，就建立Level-2的邻居

默认情况下，启动ISIS设备，会同时发送两种Level的hello报文，即L1和L2的hello报文，所以，默认情况下，邻居建立两种类型的邻居关系

PRI

表示的是邻居之间的优先级，用来选举DIS，默认值，64。取值范围0~127

不选举备份DIS

优先级相同时：比较MAC地址，大的优先

注：PPP网络中选举system-id，大的优先

命令

[R1-GigabitEthernet0/0/0]isis dis-priority 127

//dis选举优先级为127

ISIS区域

区域概念

在isis中，每个路由器只属于一个区域

分层结构

ISIS采用骨干和非骨干两级的分层结构

骨干区域：Level-2区域

非骨干区域：level-1区域

设计原则:

所有的非骨干区域，必须与骨干区域相连

ISIS中每一个路由器都只属于一个区域

而在OSPF中，一个路由的不同接口，可以属于不同的区域【ABR】

Level-1 路由器部署非骨干区域，

level-2和level-1-2路由器部署在骨干区域

所以说每一个非骨干区域都通过level1-2路由器与骨干区域相连

命令：

在接口中修改

isis circuit-level level-2

只能接收发送L2的报文

在进程中修改

is-level level-2

只能产生接收发送L2的报文

ISIS数据库

作用

在ISIS协议的数据库中，包含的是自己产生的链路状态信息，以及从邻居设备学习过来的链路状态信息。

ISIS路由器就是通过这些链路状态数据库信息，计算 ISIS 路由表中的路由条目。

在OSPF协议中，链路状态信息，称之为 LSA

在ISIS协议中，链路状态信息，称之为 LSP

命令

display isis lsdb

数据库重要字段分析

LSPID

表示的是链路状态信息的名字，其中包含了三个部分，系统ID，伪节点标识符，分段标识符

比如说：0000.0000.0003.01.00-00

0000.0000.0003表示：这个LSP是由这个系统ID设备产生的，类似于OSPF的advrouter（产生路由器）

伪节点标识符，就是不是dis

如果字段是0，表示产生这个LSP的设备，不是DIS

如果字段不是0，表示产生这个LSP的设备，是DIS

分段标识符，即一个LSP不能同时转下很多路由，所以就需要分片

如果是0则表示当前的LSP没有分片

如果不是0则表示当前的LSP被分片了

Seq Num

序列号，LSP每次更新，序列号会自动更新，类似于OSPF中LSA的序列号

Checksum

校验值

Holdtime

表示LSP的存活时间在ISIS中LSP的最大存活时间是1200s（20分钟），而OSPF中是3600s（60分钟）

Length

LSP的长度，单位字节

ATT/P/OL

表示产生这个LSP的那个ISIS路由具备的功能，通常情况下为：0/0/0

但是其中最常见的是ATT，标志位不是0，而是1

如果一个level-1级别的ISIS路由器收到一个ATT为1的LSP

那么这个路由器就会产生一个ISIS的默认路由

ISIS路由器分类

level-1路由器

L1路由器，只能产生，发送，和接收L1的ISIS报文

只与属于同一区域的L1路由器和L1/2路由器形成邻居关系，不能与L2建立邻居关系。也不能与其他区域的L1路由器建立邻居关系。

L1路由器只负责维护L1的链路状态数据库

发往其他区域的报文，转发给本区域最近的L1/L2路由器

L1路由器必须通过L1/L2路由器才能连接到其他区域（因为有一条默认路由）

level-2路由器

L2路由器，只能产生，发送，和接收L2的ISIS报文

L2路由器负责区域间的路由

L2路由器可以与相同或者不同的区域的L2器形成邻居关系，还可以与不同的区域的L1/L2路由器形成邻居关系

不同的区域之间，只能建立L2的邻居关系

配置命令

ISIS路由表

dis ip routing-table protocol isis

dis ip routing-table protocol isis &：proto : 在ISIS协议中表示的路由的类型 -在ISIS中，路由类型分为： -ISIS-L1：如果邻居之间的关系是L1,那么路由的类型就是L1 -ISIS-L2：如果邻居之间的关系是L2,那么路由的类型就是L2 &：Pre :表示的优先级，默认值是1 5，越小越好 &：Cost : 表示的是开销值，华为中称为花费，用人话说就是，该路由器去往这个网段的距离，越小越好
