RFID技术在物联网的应用思维导图

U393734956

2025-03-19

浏览量: 47

电子标签概述

识别系统

系统概述

技术在物联网的应用内容详述

树图思维导图提供《RFID技术在物联网的应用》在线思维导图免费制作，点击“编辑”按钮，可对《RFID技术在物联网的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：981a36f291a40fddf55a11b9cf609bb0

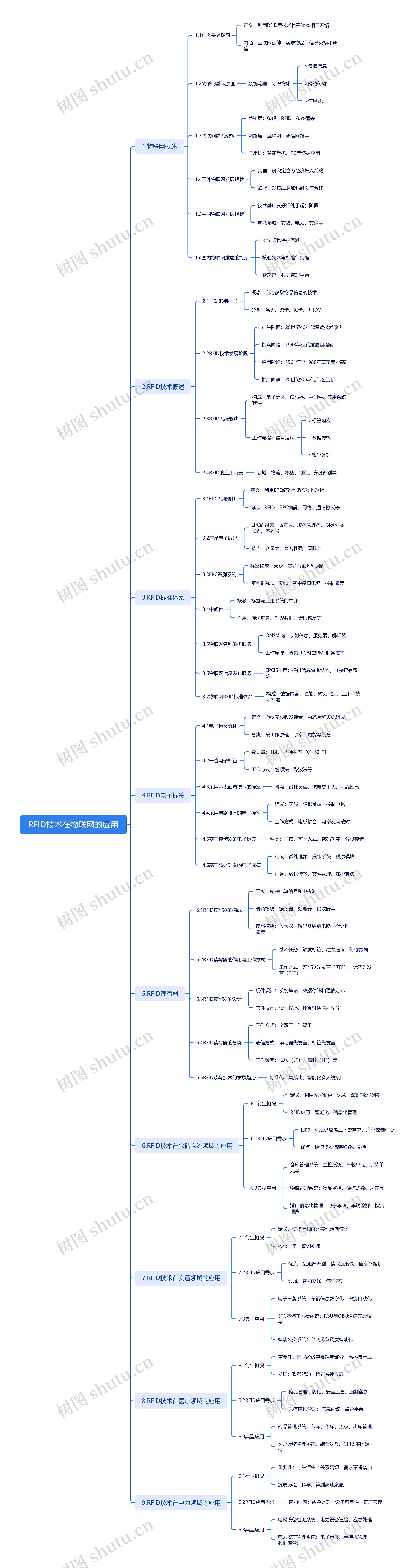

思维导图大纲

1.物联网概述

1.1什么是物联网

定义：利用RFID等技术构建物物相连网络

内涵：互联网延伸，实现物品间信息交换和通信

1.2物联网基本原理

系统流程：标识物体

>读取信息

>网络传输

>信息处理

1.3物联网体系架构

感知层：条码、RFID、传感器等

网络层：互联网、通信网络等

应用层：智能手机、PC等终端应用

1.4国外物联网发展现状

美国：研究定位为经济振兴战略

欧盟：发布战略加强研发与合作

1.5中国物联网发展现状

技术基础良好但处于起步阶段

成熟领域：安防、电力、交通等

1.6国内物联网发展的瓶颈

安全隐私保护问题

核心技术与标准待突破

缺乏统一数据管理平台

2.RFID技术概述

2.1自动识别技术

概念：自动获取物品信息的技术

分类：条码、磁卡、IC卡、RFID等

2.2RFID技术发展阶段

产生阶段：20世纪40年代雷达技术改进

探索阶段：1948年理论发展里程碑

应用阶段：1961年至1980年奠定商业基础

推广阶段：20世纪90年代广泛应用

2.3RFID系统概述

构成：电子标签、读写器、中间件、应用系统软件

工作流程：信号发送

>标签响应

>数据传输

>系统处理

2.4RFID的应用前景

领域：物流、零售、制造、身份识别等

3.RFID标准体系

3.1EPC系统概述

定义：利用EPC编码构造实物物联网

构成：RFID、EPC编码、网络、通信协议等

3.2产品电子编码

EPC码组成：版本号、域名管理者、对象分类代码、序列号

特点：容量大、兼容性强、国际性

3.3EPC识别系统

标签构成：天线、芯片存储EPC编码

读写器构成：天线、空中接口电路、控制器等

3.4中间件

概念：标签与应用系统的中介

作用：传递消息、解译数据、错误恢复等

3.5物联网名称解析服务

ONS架构：映射信息、服务器、解析器

工作原理：查询EPC对应PML服务位置

3.6物联网信息发布服务

EPCIS作用：提供信息查询结构，连接已有系统

3.7物联网RFID标准体系

构成：数据内容、性能、射频识别、应用和技术标准

4.RFID电子标签

4.1电子标签概述

定义：微型无线收发装置，由芯片和天线组成

分类：按工作原理、频率、功能等划分

4.2一位电子标签

数据量：1bit，两种状态“0”和“1”

工作方式：射频法、微波法等

4.3采用声表面波技术的标签

特点：设计灵活、抗电磁干扰、可靠性高

4.4采用电路技术的电子标签

组成：天线、模拟前端、控制电路

工作方式：电感耦合、电磁反向散射

4.5基于存储器的电子标签

种类：只读、可写入式、密码功能、分段存储

4.6基于微处理器的电子标签

组成：微处理器、操作系统、程序模块

任务：数据传输、文件管理、加密算法

5.RFID读写器

5.1RFID读写器的构成

天线：转换电流信号和电磁波

射频模块：振荡器、处理器、接收器等

读写模块：放大器、解码及纠错电路、微处理器等

5.2RFID读写器的作用与工作方式

基本任务：触发标签、建立通信、传输数据

工作方式：读写器先发言（RTF）、标签先发言（TFT）

5.3RFID读写器的设计

硬件设计：发射基站、数据存储和通信方式

软件设计：读写程序、计算机通信程序等

5.4RFID读写器的分类

工作方式：全双工、半双工

通信方式：读写器先发言、标签先发言

工作频率：低频（LF）、高频（HF）等

5.5RFID读写技术的发展趋势

标准化、集成化、智能化多天线接口

6.RFID技术在仓储物流领域的应用

6.1行业概况

定义：利用库房储存、保管、装卸搬运货物

RFID应用：智能化、信息化管理

6.2RFID应用需求

目的：满足供应链上下游需求，库存控制中心

优点：快速货物追踪和数据交换

6.3典型应用

仓库管理系统：主控系统、车载单元、手持单元等

物流管理系统：物品监控、便携式数据采集等

港口信息化管理：电子车牌、车辆检测、物流理货

7.RFID技术在交通领域的应用

7.1行业概况

定义：使物流和乘客实现定向位移

核心应用：智能交通

7.2RFID应用需求

优点：远距离识别、读取速度快、信息存储多

领域：智能交通、停车管理

7.3典型应用

电子车牌系统：车辆信息数字化、识别自动化

ETC不停车收费系统：RSU与OBU通信完成收费

智能公交系统：公交运营调度智能化

8.RFID技术在医疗领域的应用

8.1行业概况

重要性：国民经济重要组成部分，高科技产业

发展：政策驱动，稳定快速发展

8.2RFID应用需求

药品管理：防伪、安全监管、遏制垄断

医疗废物管理：信息化统一监管平台

8.3典型应用

药品管理系统：入库、移库、盘点、出库管理

医疗废物管理系统：结合GPS、GPRS实时定位

9.RFID技术在电力领域的应用

9.1行业概况

重要性：与生活生产关系密切，需求不断增加

发展历程：科学计算到高速发展

9.2RFID应用需求

智能电网：应急处理、设备可靠性、资产管理

9.3典型应用

电网设备检测系统：电力设备巡检、应急处理

电力资产管理系统：电子标签、手持机管理、数据库管理
