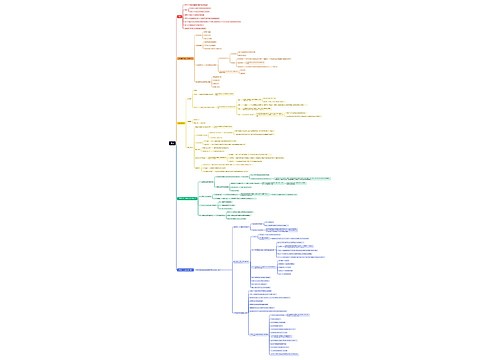

思维导图大纲

计算机网络概述

1.定义与功能

资源共享

信息传递

分布式处理

2.网络相关术语

信道

信源

发送者

信宿

接收者

误码率

误码数/总码数*%

数据传输速率

单位：bps、kbps、mbps等

带宽

3.计算机网络的发展

面向终端的第一代计算机网络

一台主机

多个远程端口

以数据通信为主

不能实现资源共享

以分组交换网为中心的第二代计算机网络

ARPANET运行成功

体系结构标准化的第三代计算机网络

以网络互联为核心的第四代计算机网络

路由器（最常见）

Internet是世界上最大的国际互联网

计算机网络分类

1.按传输介质

有线网

双绞线（网线）100m以内

屏蔽双绞线(STP)

非屏蔽双绞线(UTP)

光纤

频带宽（数据传输率快）

损耗低（适合远距离传输）

抗干扰能力强

重量轻

同轴电缆

主用于有线电视网

无线网

Wi-Fi

通过无线电波连接网络

最常见的wf是无线路由器

传输范围大——可达数十公里

蓝牙（Bluetooth）

特殊的近距离无线技术连接

可连接多个设备

根据网络覆盖和可连接范围

局域网（LAN）

专用网络，最常见，运用最广

以太网（Ethernet IEEE 802.3）

有线局域网

无线局域网（WLAN IEEE 802.11）

城域网（MAN）

标准：IEEE 802.6

有线电视网

宽带无线接入系统

广域网（WAN）

又称远程网络：eg、internet

3、按工作模式或者服务方式

客户机/服务器网络（C/S）

通过软件使用QQ、微信

浏览器/服务器（B/S）

例如通过官网进入使用QQ音乐

对等网（P2P）

每一台计算机既是服务器也是客户机的局域网

按逻辑构成划分

通信子网

实现网络通信功能

网络内层

资源子网

实现资源共享

网络外层

计算机网络系统组成

网络硬件

网络适配器（网卡/NIC）

以太网卡（台式机）

无线局域网卡（笔记本）

4G/5G网卡（智能手机、智能手表）

调制解调器

数字信号（D）和模拟信号(A)互相转换

中继器（repeater）

集线器

多口中继器

交换机

为任意两接点提供独享的电信号通路

路由器

不同网络或网段的连接设备

自动选择和设定最佳路由

网关

用于连接两个协议不同的网络

无线AP

无线路由器

网络软件

网络协议软件

TCP/IP

网络通信软件

QQ、360、火狐

网络操作系统

Unix、Linux

计算机网络体系结构

ISO/OSI参考模型

物理层、数据链路层、网络层、传输层、会话层、表示层、应用层

TCP/IP协议

应用层

HTTP（超文本传输协议）

网络浏览

HTTPS

超文本传输安全协议

FTP

文件上传、下载

TELNET

远程登陆

DNS

域名解析服务

邮件

SMTP

简单邮件传输协议

发送

POP3

邮局协议

接受

SNMP

传输层

网际层

网络接口层
