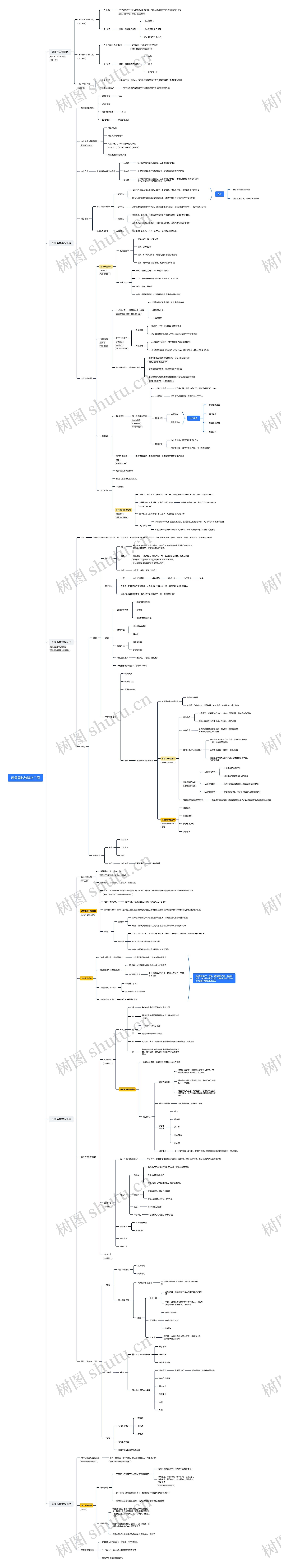

风景园林给排水工程思维导图

U247730086

2023-10-15

浏览量: 60

排水工程

灌溉系统

给水工程

排水工程及灌溉系统全内容讲解

树图思维导图提供《风景园林给排水工程》在线思维导图免费制作，点击“编辑”按钮，可对《风景园林给排水工程》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b684effcd597f3bcfd1710b939696ddb

思维导图大纲

给排水工程概述

城市给水系统（供）

为什么？

为了给各生产部门及居民点提供水质、水量及水压方面符合国家规范的用水

怎么做？

设置一系列构筑体系

从水源取水

按水质区分进行处理

将水输送至各用水点

城市排水系统（排）

为什么?为什么要排水？

使得降水、污水变害为利或无害

怎么做？

建造一系列工程设施系统

收集

输送

处理和处置

中水工程（用）

中水是什么？

也叫再生水，回用水，指污水经过适当再生工艺处理后具有一定使用功能的水

中水工程是什么？

由中水原水的收集储存处理和供给的工程设施组成的系统

风景园林给水工程

园林用水的类型

造景用水

max

消防用水

养护管理用水

max

生活用水

水质要求最高

给水特点（散错高分）

用水点分散

用水点高峰可错开

高程变化大，分布在起伏的地形上

按照水质需求分区利用

给水方式

水源和给水系统的构成

从属式

城市给水管网辐射范围内，从中引取生活用水

独立式

不在城市给水管网辐射范围内，自行建立完备的供水系统

复合式

城市给水管网辐射范围内，从中引取生活用水。场地内仍有水资源可以开采，用于水质要求较低的其他用水，经济节约

给水水源

场地本身水资源

地表水

水质好的地表水作为水源取水方便，水量充沛，但易受污染，净化消毒作生活用水

缺水风景区修建水库或蓄水池收集雨水，注意不对景区风景资源产生负面影响

地下水

地下水丰富地区可打井抽水。浅层地下水易受污染，深层水质硬度较大，一般不再净化处理

再生水

也叫中水、回用水，污水经适当再生工艺处理后具有一定使用功能的水。

深度处理后可代替自来水用于灌溉和景观水体、道路冲刷等非饮用用途

城市给水管网

市政给水

符合饮用水的标准，具有一定水压，是风园的重要水源

给水管网布置

基本布置形式

树枝状管网

管线形式：树干分杈分枝

优点：简单省材

缺点：供水保证率差，管网问题时维修影响面大

应用：适于用水点分散区，利于分期建设公园

环状管网

形式：管网闭合成环，供水能够互相调剂

优点：某一管段故障不影响其他管段供水，供水可靠

缺点：费材，投资大

应用：需要可靠供水的公园绿地及风园中的主供水干管

布置要点

力求经济高效，满足最佳水力条件

干管应靠近用水量最大处及主要用水点

靠近调节设施

力求短而直

便于检修维护

自身构造

在阀门、仪表、附件等处留有检查井

给水管网有坡度坡向大于0.003的泄水闸们便于放空检修

外部调节

尽量埋设于绿地下，减少对道路广场水体的穿越

不受冻的情况下干管随地形起伏敷设，减少敷设土石方工程量便于检修

保证使用安全，避免损坏污染

给水管网和其他管道按规保持一定安全距避免污染

符合规定埋深敷设，避免受冻受压等影响

穿越道路广场河流构筑物等障碍物时设立必要的防护措施

一般规划

管道埋深

覆土深度决定因素

土壤冰冻深度

管顶最小覆土深度不得小于土壤冰冻线以下0.15mm

车辆荷载

行车道下的管线覆土深度不宜小于0.7m

管道材质

金属管材

非金属管材

管线交叉

给水支管最小埋深不应小于0.5m

不宜埋过深，过深工程造价高，过浅则易被破坏

阀门及消防栓

谁爱背谁背吧，谁想考就考罢，反正我瞧不起考这个的老师

水力计算

用水量及用水量标准

日变化系数和时变化系数

水流流量

水压力和水头损失

水压力：在给水管上任意点接上压力表，测得数值即该点的水压力值。通常以kg/cm2表示。

水柱的高度即米水柱，水力学上称为水头

水柱就是水喷出来，有压力才会喷出来呀~

那水头损失是什么呢？水柱损失！也就是水压的损失哦~

水头损失

水在管中流动时和管壁发生摩擦，客服摩擦力消耗的势能。水头损失可用水压表测出。

沿管段长度逐渐损失的沿程水头损失，局部水流剧烈变化的局部水流损失

风景园林灌溉系统

定义

用于向绿地输水的完整的管、阀、喷水装置、控制装置等和相关部件的结合。节水灌溉技术分为喷灌、微喷灌、滴灌、小管出流、渗灌等技术措施

分类

喷灌

总体定义

定义

利用机器加压把水压送到喷头，喷头作用水分散成细小水滴均匀降落地面，类似于天然降水，对植物全株进行灌溉

优点

增湿净尘，节约用水，灌溉均匀，利于实现灌溉自动化，改良盐碱土

缺点

投资高，耗能；受风的影响大

系统组成

水源

输水管道系统

控制设备

过滤设备

加压设备

喷头

我天呢、和我想得有点差距啊。先把水抽出来再控制过滤、竟然不是整体过滤再抽

挂水的时候输液瓶空了，医生经过又给我加了一瓶，眼泪喷射出来

分类

管道敷设方式

移动式喷灌系统

固定式

半固定式喷灌系统

供水方式

自压形喷灌系统

加压形~

控制方式

程序控制型~

手动控制型~

喷头喷射距离

近射程、中射程、远射程~

感觉能考但没必要考，看着就不想背

主要技术要素

喷灌强度

喷灌均匀度

水滴打击强度

举例

固定式喷灌系统设计

喷灌地区的勘测调查

调查基本资料

地形图，气象资料，土壤资料，植被情况，水源条件，动力条件

喷灌系统的设计

喷头选择

决定因素：喷灌区域的大小、喷头的安装位置、系统提供的压力

同样射程优先选择出水最小的喷头，经济省材

喷头布置

最大限度满足喷灌均匀度，等间距、等密度布置，将风的影响程度降到最低

管网布置及轮灌区划分

干管连接水源接入点和支管，走向与地块轴线一致，与支管垂直相交

支管用于连接一组喷头，阀门控制

轮灌区是喷灌系统中能够同时喷洒的最小单元，由支管组成

灌溉制度的设计

设计灌水定额

土壤田间持水量资料

利用土壤有效持水量资料计算

设计灌水周期

植物耗水最旺时期的允许最大灌水间隔时间

设计喷灌时间

达到灌水定额，喷头每个位置所需的喷洒时间

喷灌系统管道的水力计算

保证用水量的前提，通过计算水头损失来正确选定管径及选配水泵与动力

微灌溉系统设计

滴灌系统

微喷灌系统

小管出流系统

渗灌系统

滴灌渗灌

分类

生活污水

工业废水

降水

性质

物理性质

化学性质

生物性质

风景园林排水工程

城市污水分类

生活污水、工业废水、降水

性质包括：物理性质、化学性质、生物性质

城市排水系统体制

定义：污水采取一个管渠系统或者两个或两个以上各自独立的管渠系统进行排除的排除方式所形成的排水系统

污水排除的系统

污水怎么样进行排除的排除方式所形成的排水系统

咖啡制作系统：咖啡采取一道工艺系统或者两道或两道以上各自独立的制作系统进行制作的制作方式所形成的制作系统

分类：

合流制

将污水混合在同一个管渠内排除的系统，采用截留式合流制排水系统

缺陷：暴雨时超出输送能力的污水直接经溢流井排入水体造成污染

分流制

定义：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

分类：完全分流制和不完全分流制

缺陷：初雨径流未经处理直接排水体造成污染

风园排水特点

为什么要排水？首先要有水！

排水类型以降水为主，包含少量生活污水

怎么排捏？降水怎么办？

根据起伏地形通过地面组织排水减少管网敷设

考虑雨水利用

场地是肯定必定做水，没有水有地形，天呢，雨水花园

本身就有水体的呢？

就近排入水体！

排水设施尽量结合造景！

具体条件具体分析，采取多样适宜的排水方式

风景园林排水方式

地面排水

方式

拦

将地表水拦截于园路或某局部之外

阻

径流流经路线设置障碍物挡水，效力降速减少冲刷

蓄

采取措施使土壤多蓄水

利用地表洼处或池塘蓄水

分

用地形、山石、建筑将大股的地表径流分成多股细流，减少危害

导

将多余的地表水或造成危害的地表径流利用地面、明沟或地下管及时排放园内水体或雨水管渠中

地面组织雨水排除

地表冲蚀原因：地表径流流速过大冲蚀表土层

解决办法

调整竖向设计

控制地面坡度。修剪草地坡度最大25%，不修建的植被区坡度最大可达50%

同一坡度剖面不易延续过长，应有起有伏使径流不一冲到底

地面水汇流线上，利用道路、山谷线等拦截和组织排水，就近排放地面的排水明渠或雨水管网中

利用地被植物

利用植物护坡，缓解表土冲蚀

采取工程措施

谷方

挡水石

护土筋

排水明沟

出水口

埋管排水

绿地中汇流雨水增加时，及时引导雨水至路面或路两侧明沟内流动，定点排除

管渠排水

为什么要用管渠排水？

主要任务：及时汇集排除暴雨形成的地表径流，防止绿地受淹，保证绿地广场活动正常进行

构成？

雨水口

地面流动的雨水引入管网的入口，管渠系统的末端

设于低洼处和汇水点

常用形式：边沟式雨水口、联合式雨水口

检查井

管段连接点，便于保养维修

管道交接处和转弯处、跌水处、

跌水井

消能设施的检查井

排水明沟

道路侧边汇集道路和绿地雨水

设计布置

雨水管网布置

排水明渠

一般规定

风景园林管线工程

为什么要形成管线综合？

目的：合理安排各种管线，解决平面竖向的排列相互关系

设计一般原则

环境影响

工程管线在道路下的规划位置宜相对固定

道路红线向道路中心线方向平行布置次序：

电力电缆、电信电缆、燃气配气、给水配水、热力干线、燃气输气、给水输水、雨水排水、污水排水

地下管线一般布置在道路以外，检修较少的管线也可布置在道路下

雨水管应尽量布置在路边，带消防栓的给水管也应沿路敷设

自身

管线竖向综合根据小管径管线让大管径管线，压力管线让重力自流管线，可弯曲让不易弯曲、分支管线让主干管线、临时让永久、新建让已建

管线平面做到管线短、转弯小，减少交叉，同主要建筑和道路的中心线垂直敷设

干管应靠近主要使用单位和连接支管较多的一侧敷设

平面图表现方法

风景园林管线种类少，密度小，交叉概率小

1：1000-1：2000规划图纸确定平面位置

管线交叉用垂距简表表示

地面排水为主，沟渠、管道排水为辅；采取分散式、分流制的排水方式；地面排水最为经济污水排放以管道排放为主思维导图模板大纲

决定因素思维导图模板大纲

水管承受压力

管内水质

敷设场所条件

敷设方式

总结思维导图模板大纲

有水方便好用但麻烦

没水收集污水，最好别弄出事来
