项目管理基础数据维护流程全内容梳理

树图思维导图提供《基础数据维护流程脑图》在线思维导图免费制作，点击“编辑”按钮，可对《基础数据维护流程脑图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：5fc40ff4c2d76e8402cff26da2d59125

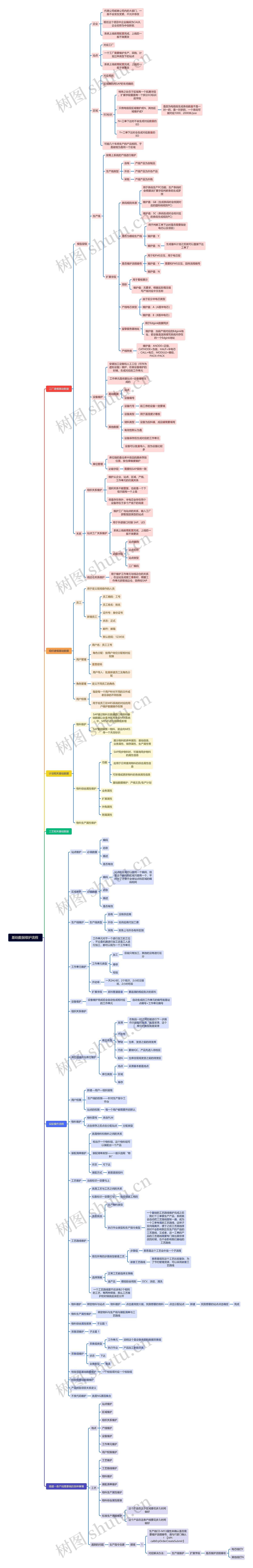

思维导图大纲

工厂建模基础数据

模型层级

企业

代表公司或者公司内的大部门，一般不会发生变更、不允许修改

现在这个项目中企业编码为CALB，企业名称为中创新航

系统上线前需配置完成，上线后一般不做更改

站点

对应工厂

一个工厂需要维护生产、采购、计划三种类型下的站点

系统上线前需配置完成，上线后一般不做更改

区域

对应车间

区域编码同SAP的车间编码

EO标识

特殊之处在于区域有一个拓展字段，扩展字段里面有一个拆分EO标识的字段

只有电极段区域维护成N，其他区域维护成Y

是因为电极段生成条码数量不是一对一的，是一对多的，一个条码可能对应1000、2000米/pce

N=工单下达时不会生成对应数量的EO

Y=工单下达时会生成对应数量的EO

可能几个车间生产的产品相同，于是被视为是同一个区域

生产线

按需上系统的产线进行维护

生产线类型

自有

产线产品为自制品

外协

产线产品为外协产品

采购

产线产品为外购

扩展字段

条码规则来源

用于条码生产PC功能，生产条码时会根据该扩展字段判断条码生成罗技

维护值：GB（生成条码时会找到对应的国标码规则PC）

维护值：SC（条码生成时会找对应的条码生成规则PC）

是否为模组生产线

用于判断工单下达时是否需要指定电芯以及项目）

维护值：Y

维护值：N

生成备料计划之后就可以直接下达工单了

是否维护流程编号

用于和FMS交互，用于电芯段

维护值：Y

需要和FMS交互，回传流程编号

维护值：N

简称

用于看板展示

维护值：无要求，根据实际情况填写产线对应中文名称

产线电芯类型

由于区分半电芯类型

维护值：A（A面半电芯）

维护值：B（B面半电芯）

益擎服务器地址

用于Edgink数据同步

维护值：当前产线对应的Edgink地址，若设备直连则填写系统内存在的一个Edgink地址

产线种类

维护值：ANODE=正极，CATHODE=负极，HALF=半电芯，CALL=电芯，MODULE=模组，PACK=PACK

设备维护

安装加工设备和人工工位（可作为虚拟设备）维护，在做设备维护的时候，生成对应的工作单元

工作单元是依据站点+设备编号生成的

基础数据

站点

设备编号

其他数据

设备代号

前工序的设备一定要填

设备类型

用于温湿度计看板

储料类型

设备为投料罐、成品罐需要填写

有效性默认为是

设备保存后生成对应的工作单元

设备可以批量导入，因为设备比较多

库位管理

库位指的是仓库中货品的具体存放位置，按仓库维度维护

必输字段

需要和SAP保持一致

关系

组织关系维护

维护从企业、站点、区域、产线、工作单元的归属关系

组织关系不能重复，也就是一个下级只能有一个上级

但是存在例外，半电芯会存在同个设备存在于多个产线下的场景

站点工厂关系维护

维护工厂与站点的关系，输入工厂获取指定类型的站点

用于外部接口对接 SAP、LES

系统上线前需配置完成，上线后一般不做更改

必输字段

站点编码

站点名称

站点类型

工厂编码

线边仓关系维护

用于维护工作单元与线边仓的关系，在出站生成报工事务时，根据工作单元获取线边仓，回传给SAP

组织建模基础数据

员工

用于定义现场操作的人员

新增员工

员工编码：工号

员工姓名：姓名

证件号：身份证号

状态：正式

邮件：邮箱

默认密码：123456

用户管理

用户名：员工工号

角色分配：按用户岗位分配相对应权限

重置密码

用户导入：批量新建员工及角色分配

角色管理

定义不同员工的角色

用户权限

指定每一个用户针对不同的文件或者目录的不同权限

用于给员工在MES系统的对应的用户维护数据操作权限

计划相关基础数据

物料维护

SAP通过物料主数据接口将物料基础数据以全量方式同步至MES系统中，MES不进行删除或新增

SAP要删除某一物料，就会向MES传一个失效标识

物料综合属性维护

功能

展示物料的多种属性：基础信息、业务属性、储存属性、生产属性等

SAP同步物料时，可查询同步物料的属性信息

应用于日常查询物料的综合属性信息

可新增或更新物料的各类属性信息

基础数据维护：产线文员/生产计划

业务属性

扩展属性

外购属性

附属属性

物料生产属性维护

工艺相关基础数据

实际操作流程

站点维护

必填数据

编码

名称

描述

是否有效

区域维护

必填数据

编码

站点和区域可以用同一个编码，但是这个编码的区域只能有一个，平时为了方便不会使站点和区域的编码相同

名称

描述

是否有效

生产线维护

生产线类型

自有

没有供应商

外协

给供应商付加工费

采购

财务上与外协有所区别

工作单元维护

工作单元对于一个进行加工的工位，不论是机器进行加工还是工人进行加工，都可以视为一个工作单元

工作单元类型

加工

目前只有加工，其他的没有进行区分

维修

检验

开动率

一天24小时，2个班次，2小时交接班、2小时吃饭

扩展字段

浆料管道容量

要追溯的相应批次的浆料

设备维护

设备维护完成后会自动生成相对应的工作单元

自动生成的工作单元的编号就是站点编号+工作单元编号

组织关系维护

库位组维护与库位维护

库位类型

呆滞

在制品一时之间不能进行下一步操作只能暂时放置，就是呆滞，这个库位的类型就是呆滞

不合格

存储

仓库、发货之前的待发库

代收

要做IQC，产品先进入待检区

配料

仓库往现场发货之前的待发区

库位类别

地点

呆滞基本都是地点

区域

库存

用户权限

新建—用户—组织层级

生产线的权限——针对生产指令工作台

站点的权限

每一个用户都需要开启默认

物料维护

物料图号

来自PLM

点击保存之后点击分配站点

分配类型

装配清单维护

就是物料和物料之间的关系

相当于一个物料组，这个物料组可以装配出一个产品

装配清单类型——一般只选取“物料”

状态

可下达

装配方式

都是直接投料

工艺维护

当前标识一定要勾上

工艺路线维护

就是工艺与工艺之间的关系

松散标识一定要打勾

给现场返工用的

类型就选

生产物料类型

执行作业类型和生产指令类型

一个基础的工艺路线维护完成之后，我们下工单要生产产品，系统就会自动把工艺路线复制一遍，成为一个工单专属的工艺路线，这样子双向隔离开，便于之后工艺路线修改时不会影响到正在生产的产品的工艺路线，又或者，这一工单的产品的工艺路线需要专门做出某些修改的时候，也不会影响我们基础的工艺路线

现在所有的步骤类型都是工艺

步骤组

意思是这个工艺会外挂一个子流程

嵌套工艺路线

意思是现在这个工艺比较复杂，为了节约管理资源，可以采用嵌套工艺路线

选择策略

正常工艺都选择主策略

连产品

模组段会用到

OCV、涂胶、清洗

一个工艺路线里不应该有2个相同的工艺，有两种焊接，那么工艺维护的时候就应该区分开

物料维护

绑定物料与站点

物料维护

点击查询放大镜，找到想要的物料

点击分配站点

新建

找到想要的站点点击确定

完成

物料生产属性维护

绑定物料与生产线与装配清单与工艺路线

物料综合属性报表

子主题 1

采集项维护

子主题 1

采集组维护

采集组类型

工作单元

说明这个是设备类型的数据采集组

执行作业

产品加工参数采集

状态

下达

业务类型

制造

检验项目基础数据维护

一个检验项对应一个检验组

检验组基础数据维护

产品检验项目关系定义

不良代码维护

就是NG原因集合

搭建一条产线需要做的各种事情

地点

站点维护

区域维护

组织关系维护

产线维护

设备维护

工作单元维护

用户权限维护

工艺

工艺维护

工艺路线维护

物料维护

装配清单维护

物料生产属性维护

物料综合属性报表

标准生产周期维护

这个产品在这个区域要花多久时间做好

这个产品在这条产线要花多久时间做好

遇到的问题

生产指令创建

报错

生产线CD-M13属性未确认是否需要维护流程编号，请与IT部门确认！【API:calbErpOrderCreateSubmit】

对应解决办法：

生产线维护

扩展字段

是否维护流程编号

电芯线打Y

其他线打N
