沪科版九年级物理（第六单元）

树图思维导图提供《沪科版九年级物理（第六单元）》在线思维导图免费制作，点击“编辑”按钮，可对《沪科版九年级物理（第六单元）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f5f3aad0b026515311f459cc9fa7e65a

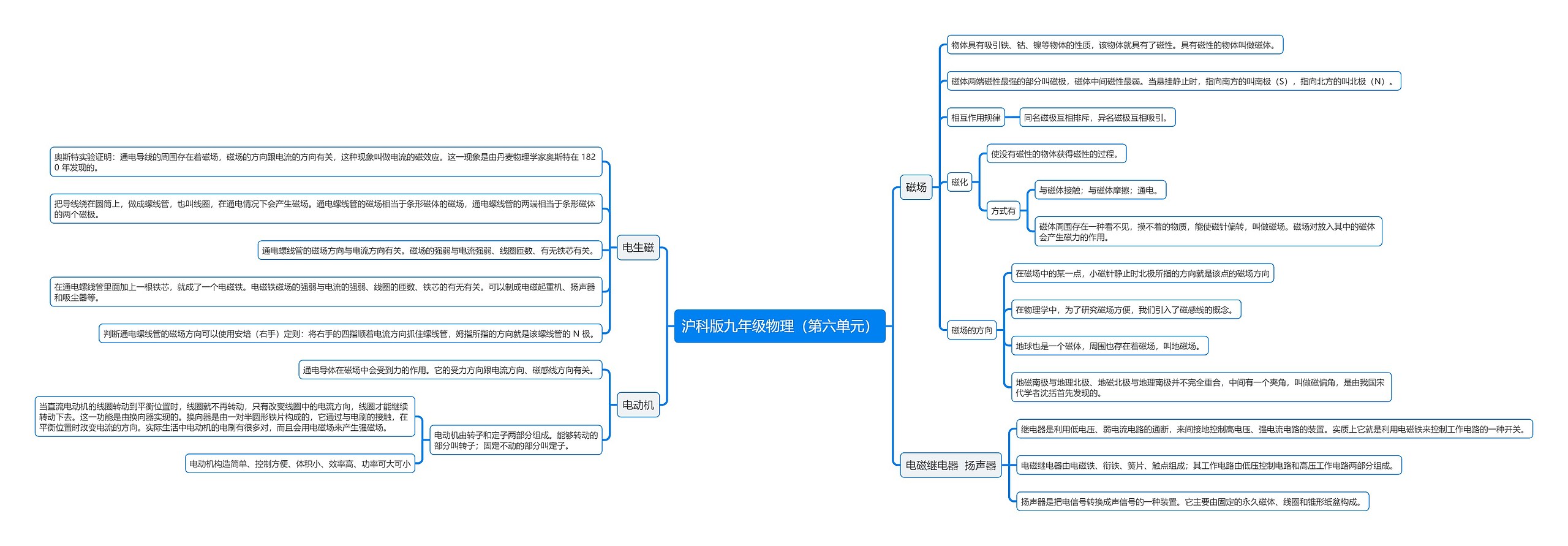

思维导图大纲

磁场

物体具有吸引铁、钴、镍等物体的性质，该物体就具有了磁性。具有磁性的物体叫做磁体。

磁体两端磁性最强的部分叫磁极，磁体中间磁性最弱。当悬挂静止时，指向南方的叫南极（S），指向北方的叫北极（N）。

相互作用规律

同名磁极互相排斥，异名磁极互相吸引。

磁化

使没有磁性的物体获得磁性的过程。

方式有

与磁体接触；与磁体摩擦；通电。

磁体周围存在一种看不见，摸不着的物质，能使磁针偏转，叫做磁场。磁场对放入其中的磁体会产生磁力的作用。

磁场的方向

在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向

在物理学中，为了研究磁场方便，我们引入了磁感线的概念。

地球也是一个磁体，周围也存在着磁场，叫地磁场。

地磁南极与地理北极、地磁北极与地理南极并不完全重合，中间有一个夹角，叫做磁偏角，是由我国宋代学者沈括首先发现的。

电生磁

奥斯特实验证明：通电导线的周围存在着磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。这一现象是由丹麦物理学家奥斯特在 1820 年发现的。

把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生磁场。通电螺线管的磁场相当于条形磁体的磁场，通电螺线管的两端相当于条形磁体的两个磁极。

通电螺线管的磁场方向与电流方向有关。磁场的强弱与电流强弱、线圈匝数、有无铁芯有关。

在通电螺线管里面加上一根铁芯，就成了一个电磁铁。电磁铁磁场的强弱与电流的强弱、线圈的匝数、铁芯的有无有关。可以制成电磁起重机、扬声器和吸尘器等。

判断通电螺线管的磁场方向可以使用安培（右手）定则：将右手的四指顺着电流方向抓住螺线管，姆指所指的方向就是该螺线管的 N 极。

电磁继电器扬声器

继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。实质上它就是利用电磁铁来控制工作电路的一种开关。

电磁继电器由电磁铁、衔铁、簧片、触点组成；其工作电路由低压控制电路和高压工作电路两部分组成。

扬声器是把电信号转换成声信号的一种装置。它主要由固定的永久磁体、线圈和锥形纸盆构成。

电动机

通电导体在磁场中会受到力的作用。它的受力方向跟电流方向、磁感线方向有关。

电动机由转子和定子两部分组成。能够转动的部分叫转子；固定不动的部分叫定子。

当直流电动机的线圈转动到平衡位置时，线圈就不再转动，只有改变线圈中的电流方向，线圈才能继续转动下去。这一功能是由换向器实现的。换向器是由一对半圆形铁片构成的，它通过与电刷的接触，在平衡位置时改变电流的方向。实际生活中电动机的电刷有很多对，而且会用电磁场来产生强磁场。

电动机构造简单、控制方便、体积小、效率高、功率可大可小
