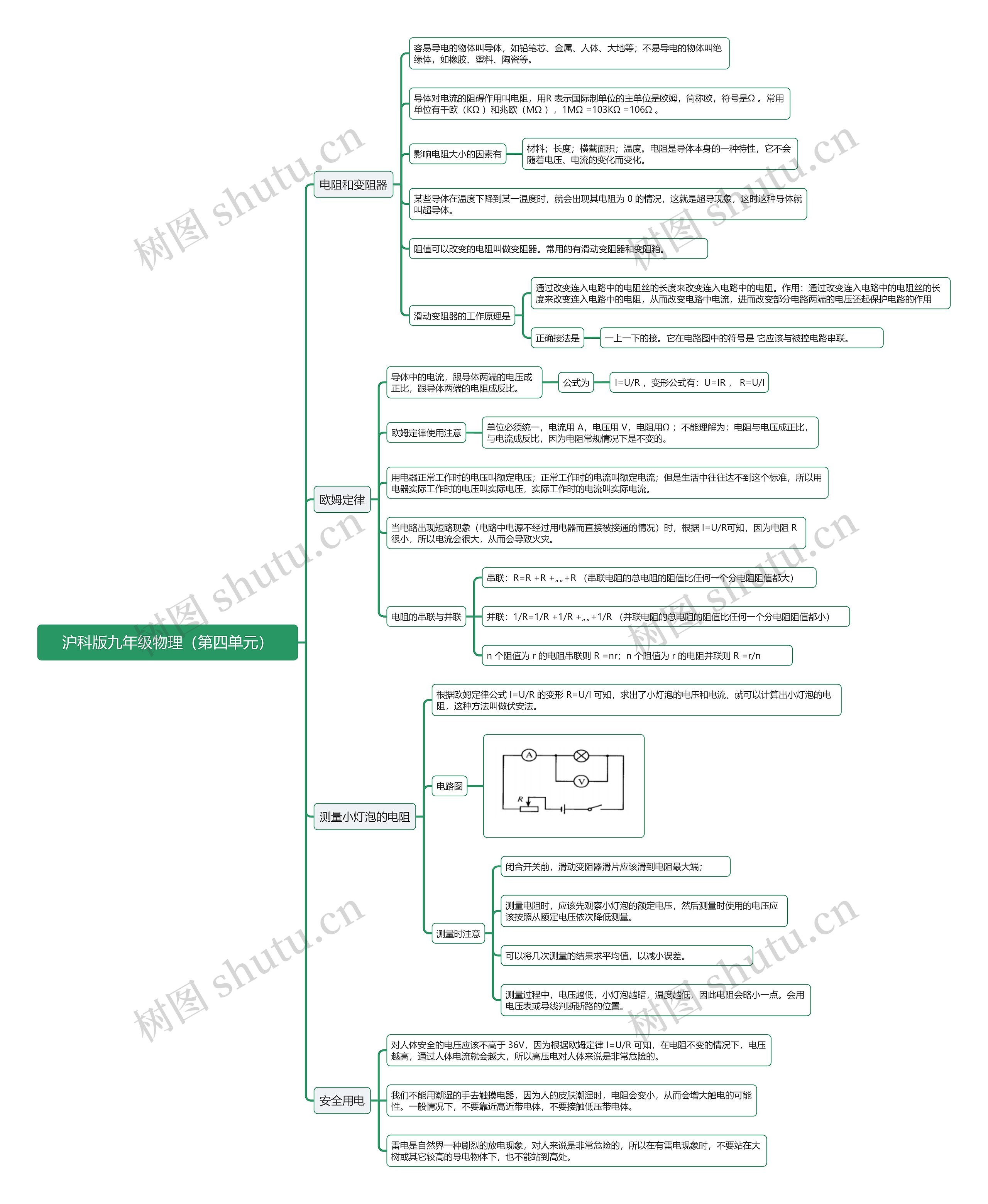

电阻和变阻器

容易导电的物体叫导体，如铅笔芯、金属、人体、大地等；不易导电的物体叫绝缘体，如橡胶、塑料、陶瓷等。

导体对电流的阻碍作用叫电阻，用R 表示国际制单位的主单位是欧姆，简称欧，符号是Ω 。常用单位有千欧（KΩ ）和兆欧（MΩ ），1MΩ =103KΩ =106Ω 。

影响电阻大小的因素有

材料；长度；横截面积；温度。电阻是导体本身的一种特性，它不会随着电压、电流的变化而变化。

某些导体在温度下降到某一温度时，就会出现其电阻为 0 的情况，这就是超导现象，这时这种导体就叫超导体。

阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和变阻箱。

滑动变阻器的工作原理是

通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻。作用：通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压还起保护电路的作用

正确接法是

一上一下的接。它在电路图中的符号是它应该与被控电路串联。

欧姆定律

导体中的电流，跟导体两端的电压成正比，跟导体两端的电阻成反比。

公式为

I=U/R ，变形公式有：U=IR ， R=U/I

欧姆定律使用注意

单位必须统一，电流用 A，电压用 V，电阻用Ω ；不能理解为：电阻与电压成正比，与电流成反比，因为电阻常规情况下是不变的。

用电器正常工作时的电压叫额定电压；正常工作时的电流叫额定电流；但是生活中往往达不到这个标准，所以用电器实际工作时的电压叫实际电压，实际工作时的电流叫实际电流。

当电路出现短路现象（电路中电源不经过用电器而直接被接通的情况）时，根据 I=U/R可知，因为电阻 R 很小，所以电流会很大，从而会导致火灾。

电阻的串联与并联

串联：R=R +R +„„+R （串联电阻的总电阻的阻值比任何一个分电阻阻值都大）

并联：1/R=1/R +1/R +„„+1/R （并联电阻的总电阻的阻值比任何一个分电阻阻值都小）

n 个阻值为 r 的电阻串联则 R =nr；n 个阻值为 r 的电阻并联则 R =r/n

测量小灯泡的电阻

根据欧姆定律公式 I=U/R 的变形 R=U/I 可知，求出了小灯泡的电压和电流，就可以计算出小灯泡的电阻，这种方法叫做伏安法。

电路图

测量时注意

闭合开关前，滑动变阻器滑片应该滑到电阻最大端；

测量电阻时，应该先观察小灯泡的额定电压，然后测量时使用的电压应该按照从额定电压依次降低测量。

可以将几次测量的结果求平均值，以减小误差。

测量过程中，电压越低，小灯泡越暗，温度越低，因此电阻会略小一点。会用电压表或导线判断断路的位置。

安全用电

对人体安全的电压应该不高于 36V，因为根据欧姆定律 I=U/R 可知，在电阻不变的情况下，电压越高，通过人体电流就会越大，所以高压电对人体来说是非常危险的。

我们不能用潮湿的手去触摸电器，因为人的皮肤潮湿时，电阻会变小，从而会增大触电的可能性。一般情况下，不要靠近高近带电体，不要接触低压带电体。

雷电是自然界一种剧烈的放电现象，对人来说是非常危险的，所以在有雷电现象时，不要站在大树或其它较高的导电物体下，也不能站到高处。
