计算机三级PC技术常用输入输出设备思维导图

原来是y

2022-11-14

浏览量: 1

思维导图

考研考证

计算机三级

PC技术

常用输入输出设备

本思维导图主要总结计算机计算机三级考试PC技术知识点常用输入输出设备

树图思维导图提供《计算机三级PC技术常用输入输出设备思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《计算机三级PC技术常用输入输出设备思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：a8547f67008f7355d1509766df8f36c6

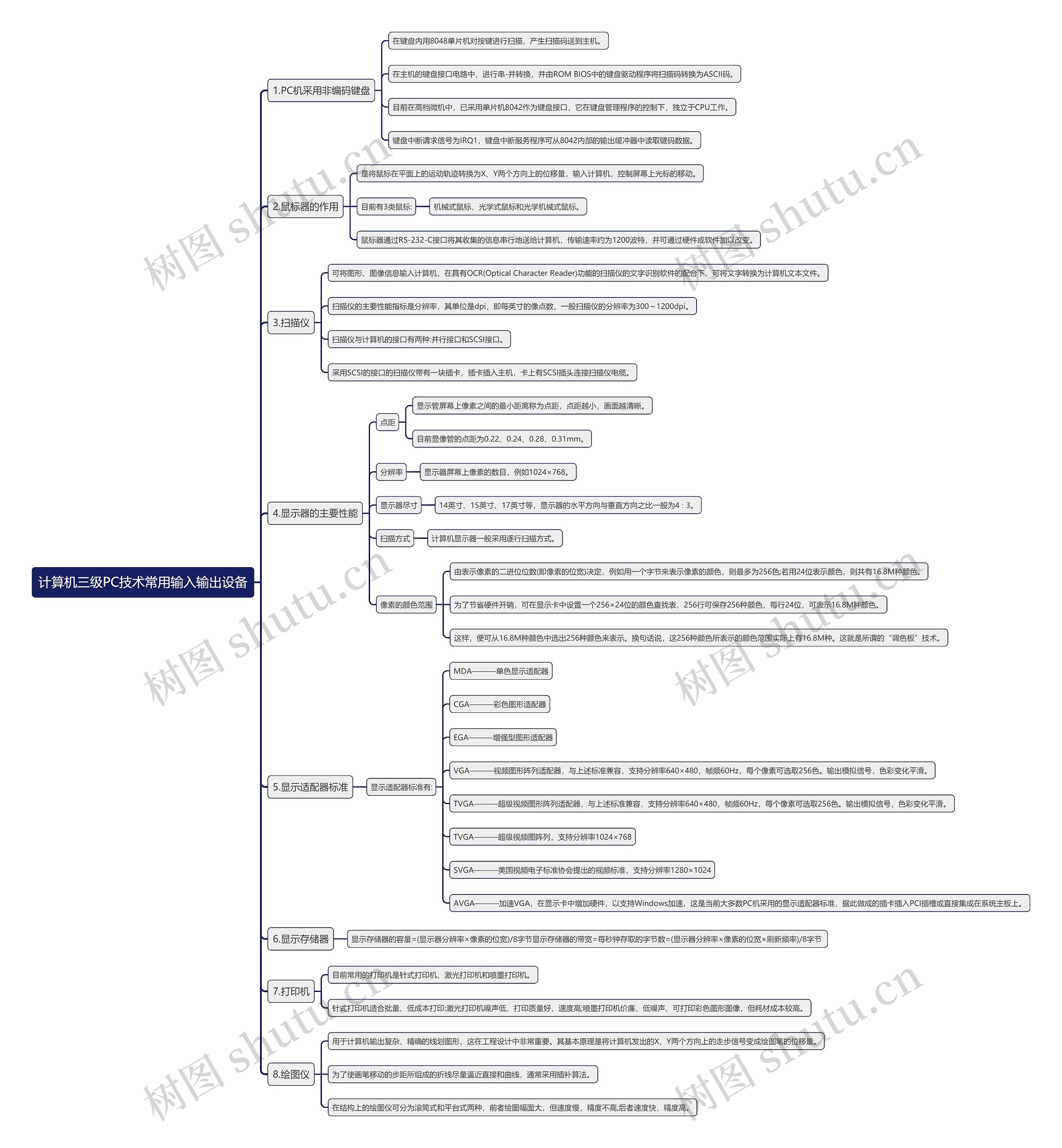

思维导图大纲

1.PC机采用非编码键盘

在键盘内用8048单片机对按键进行扫描，产生扫描码送到主机。

在主机的键盘接口电路中，进行串-并转换，并由ROM BIOS中的键盘驱动程序将扫描码转换为ASCII码。

目前在高档微机中，已采用单片机8042作为键盘接口，它在键盘管理程序的控制下，独立于CPU工作。

键盘中断请求信号为IRQ1，键盘中断服务程序可从8042内部的输出缓冲器中读取键码数据。

2.鼠标器的作用

是将鼠标在平面上的运动轨迹转换为X、Y两个方向上的位移量，输入计算机，控制屏幕上光标的移动。

目前有3类鼠标:

机械式鼠标、光学式鼠标和光学机械式鼠标。

鼠标器通过RS-232-C接口将其收集的信息串行地送给计算机，传输速率约为1200波特，并可通过硬件或软件加以改变。

3.扫描仪

可将图形、图像信息输入计算机，在具有OCR(Optical Character Reader)功能的扫描仪的文字识别软件的配合下，可将文字转换为计算机文本文件。

扫描仪的主要性能指标是分辨率，其单位是dpi，即每英寸的像点数，一般扫描仪的分辨率为300～1200dpi。

扫描仪与计算机的接口有两种:并行接口和SCSI接口。

采用SCSI的接口的扫描仪带有一块插卡，插卡插入主机，卡上有SCSI插头连接扫描仪电缆。

4.显示器的主要性能

点距

显示管屏幕上像素之间的最小距离称为点距，点距越小，画面越清晰。

目前显像管的点距为0.22、0.24、0.28、0.31mm。

分辨率

显示器屏幕上像素的数目，例如1024×768。

显示器尽寸

14英寸、15英寸、17英寸等，显示器的水平方向与垂直方向之比一般为4∶3。

扫描方式

计算机显示器一般采用逐行扫描方式。

像素的颜色范围

由表示像素的二进位位数(即像素的位宽)决定，例如用一个字节来表示像素的颜色，则最多为256色;若用24位表示颜色，则共有16.8M种颜色。

为了节省硬件开销，可在显示卡中设置一个256×24位的颜色查找表，256行可保存256种颜色，每行24位，可表示16.8M种颜色。

这样，便可从16.8M种颜色中选出256种颜色来表示。换句话说，这256种颜色所表示的颜色范围实际上有16.8M种。这就是所谓的“调色板”技术。

5.显示适配器标准

显示适配器标准有:

MDA———单色显示适配器

CGA———彩色图形适配器

EGA———增强型图形适配器

VGA———视频图形阵列适配器，与上述标准兼容，支持分辨率640×480，帧频60Hz，每个像素可选取256色。输出模拟信号，色彩变化平滑。

TVGA———超级视频图形阵列适配器，与上述标准兼容，支持分辨率640×480，帧频60Hz，每个像素可选取256色。输出模拟信号，色彩变化平滑。

TVGA———超级视频图阵列，支持分辨率1024×768

SVGA———美国视频电子标准协会提出的视频标准，支持分辨率1280×1024

AVGA———加速VGA，在显示卡中增加硬件，以支持Windows加速，这是当前大多数PC机采用的显示适配器标准，据此做成的插卡插入PCI插槽或直接集成在系统主板上。

6.显示存储器

显示存储器的容量=(显示器分辨率×像素的位宽)/8字节显示存储器的带宽=每秒钟存取的字节数=(显示器分辨率×像素的位宽×刷新频率)/8字节

7.打印机

目前常用的打印机是针式打印机、激光打印机和喷墨打印机。

针式打印机适合批量、低成本打印;激光打印机噪声低、打印质量好、速度高;喷墨打印机价廉、低噪声、可打印彩色图形图像，但耗材成本较高。

8.绘图仪

用于计算机输出复杂、精确的线划图形，这在工程设计中非常重要。其基本原理是将计算机发出的X、Y两个方向上的走步信号变成绘图笔的位移量。

为了使画笔移动的步距所组成的折线尽量逼近直接和曲线，通常采用插补算法。

在结构上的绘图仪可分为滚筒式和平台式两种，前者绘图幅面大，但速度慢，精度不高;后者速度快，精度高。
