导流标准

在工程施工的过程中，不同阶段可以采用不同的施工导流方法和挡水、泄水建筑物。不同导流方法组合的顺序，称为导流程序。下面给大家介绍的是二级建造师导流思维导图。

树图思维导图提供《二级建造师导流思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《二级建造师导流思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：5dd214fdaca88c371e6b775e652d8029

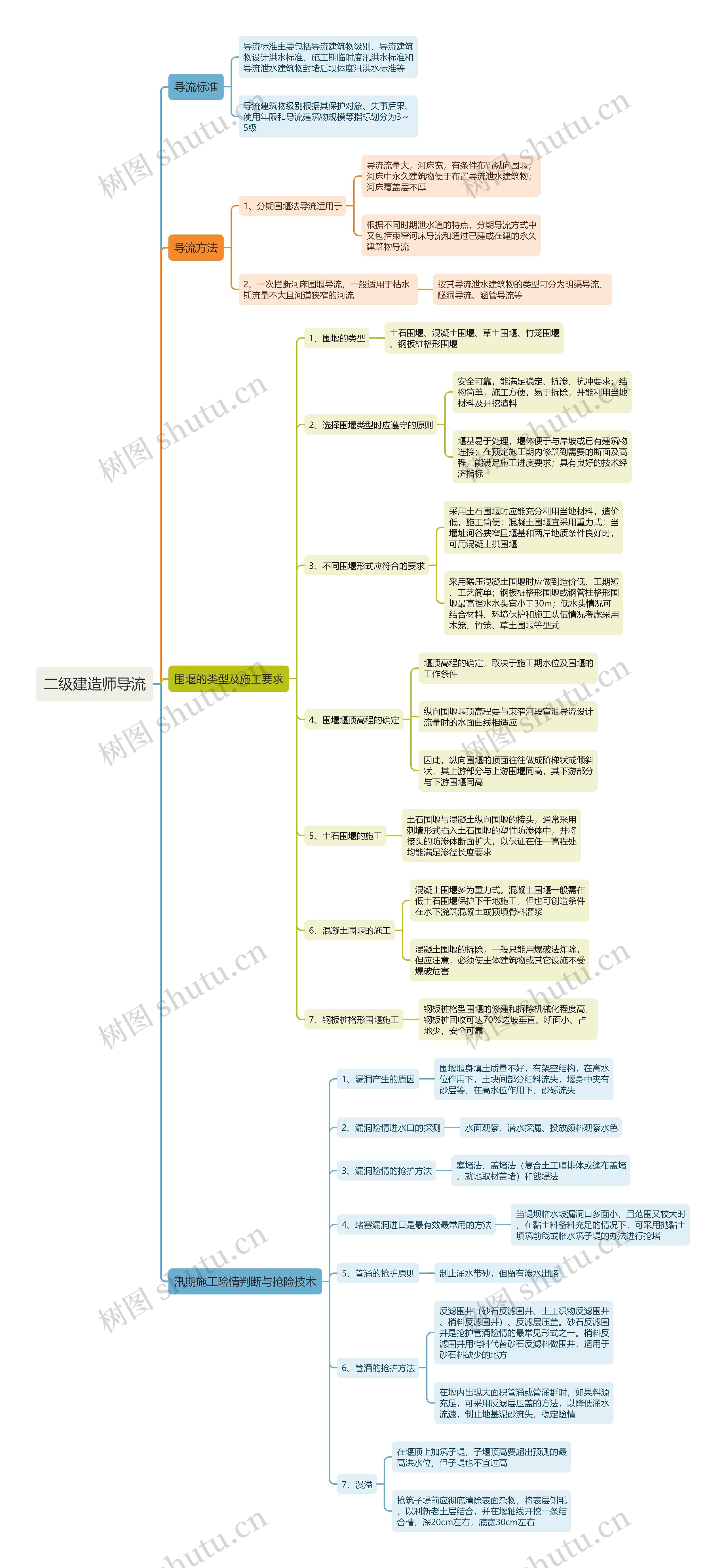

思维导图大纲

导流标准

导流标准主要包括导流建筑物级别、导流建筑物设计洪水标准、施工期临时度汛洪水标准和导流泄水建筑物封堵后坝体度汛洪水标准等

导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为3～5级

导流方法

1、分期围堰法导流适用于

导流流量大，河床宽，有条件布置纵向围堰；河床中永久建筑物便于布置导流泄水建筑物；河床覆盖层不厚

根据不同时期泄水道的特点，分期导流方式中又包括束窄河床导流和通过已建或在建的永久建筑物导流

2、一次拦断河床围堰导流，一般适用于枯水期流量不大且河道狭窄的河流

按其导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等

围堰的类型及施工要求

1、围堰的类型

土石围堰、混凝土围堰、草土围堰、竹笼围堰、钢板桩格形围堰

2、选择围堰类型时应遵守的原则

安全可靠，能满足稳定、抗渗、抗冲要求；结构简单，施工方便，易于拆除，并能利用当地材料及开挖渣料

堰基易于处理，堰体便于与岸坡或已有建筑物连接；在预定施工期内修筑到需要的断面及高程，能满足施工进度要求；具有良好的技术经济指标

3、不同围堰形式应符合的要求

采用土石围堰时应能充分利用当地材料，造价低，施工简便；混凝土围堰宜采用重力式；当堰址河谷狭窄且堰基和两岸地质条件良好时，可用混凝土拱围堰

采用碾压混凝土围堰时应做到造价低、工期短、工艺简单；钢板桩格形围堰或钢管柱格形围堰最高挡水水头宜小于30m；低水头情况可结合材料、环境保护和施工队伍情况考虑采用木笼、竹笼、草土围堰等型式

4、围堰堰顶高程的确定

堰顶高程的确定，取决于施工期水位及围堰的工作条件

纵向围堰堰顶高程要与束窄河段宣泄导流设计流量时的水面曲线相适应

因此，纵向围堰的顶面往往做成阶梯状或倾斜状，其上游部分与上游围堰同高，其下游部分与下游围堰同高

5、土石围堰的施工

土石围堰与混凝土纵向围堰的接头，通常采用刺墙形式插入土石围堰的塑性防渗体中，并将接头的防渗体断面扩大，以保证在任一高程处均能满足渗径长度要求

6、混凝土围堰的施工

混凝土围堰多为重力式。混凝土围堰一般需在低土石围堰保护下干地施工，但也可创造条件在水下浇筑混凝土或预填骨料灌浆

混凝土围堰的拆除，一般只能用爆破法炸除，但应注意，必须使主体建筑物或其它设施不受爆破危害

7、钢板桩格形围堰施工

钢板桩格型围堰的修建和拆除机械化程度高，钢板桩回收可达70％边坡垂直、断面小、占地少，安全可靠

汛期施工险情判断与抢险技术

1、漏洞产生的原因

围堰堰身填土质量不好，有架空结构，在高水位作用下，土块间部分细料流失，堰身中夹有砂层等，在高水位作用下，砂砾流失

2、漏洞险情进水口的探测

水面观察、潜水探漏、投放颜料观察水色

3、漏洞险情的抢护方法

塞堵法、盖堵法（复合土工膜排体或篷布盖堵、就地取材盖堵）和戗堤法

4、堵塞漏洞进口是最有效最常用的方法

当堤坝临水坡漏洞口多面小，且范围又较大时，在黏土料备料充足的情况下，可采用抛黏土填筑前戗或临水筑子堤的办法进行抢堵

5、管涌的抢护原则

制止涌水带砂，但留有渗水出路

6、管涌的抢护方法

反滤围井（砂石反滤围井、土工织物反滤围井、梢料反滤围井）、反滤层压盖。砂石反滤围井是抢护管涌险情的最常见形式之一。梢料反滤围井用梢料代替砂石反滤料做围井，适用于砂石料缺少的地方

在堰内出现大面积管涌或管涌群时，如果料源充足，可采用反滤层压盖的方法，以降低涌水流速，制止地基泥砂流失，稳定险情

7、漫溢

在堰顶上加筑子堤，子堰顶高要超出预测的最高洪水位，但子堤也不宜过高

抢筑子堤前应彻底清除表面杂物，将表层刨毛，以利新老土层结合，并在堰轴线开挖一条结合槽，深20cm左右，底宽30cm左右
