人教版初中物理第五章透镜及其应用思维第五导图思维导图

帅气男孩

2022-11-09

浏览量: 12

人教版初中物理章透镜及其应用思维第五导图

人教版

初中物理

第五章透镜及其应用

人教版初中物理第五章透镜及其应用

树图思维导图提供《人教版初中物理第五章透镜及其应用思维第五导图》在线思维导图免费制作，点击“编辑”按钮，可对《人教版初中物理第五章透镜及其应用思维第五导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8f50b3ccac3fdd79767527115ff6b037

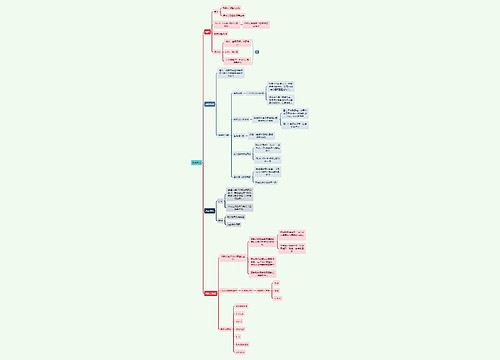

思维导图大纲

一、透镜：至少有一个面是球面的一部分的透明玻璃元件

1、凸透镜：中间厚、边缘薄的透镜，如：远视镜片，放大镜等等；

2、凹透镜：中间薄、边缘厚的透镜，如：近视镜片；

二、基本概念：

1、主光轴：过透镜两个球面球心的直线，用CC’表示；

2、光心：同常位于透镜的几何中心；用“O”表示。

3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

4、焦距：焦点到光心的距离。焦距用“f”表示。如下图：

5、粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

三、三条特殊光线（要求会画）：

1、过光心的光线经透镜后传播方向不改变，如下图：

2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：

3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：

四、透镜应用

照相机；

1、照相机的镜头是凸透镜；

2、物体到透镜的距离（物距）大于二倍焦距，成缩小、倒立的实像；

投影仪：

1、投影仪的镜头是凸透镜；

2、物体到透镜的距离（物距）大于一倍焦距，小于二倍焦距，成放大、倒立的实像；

放大镜：

1、放大镜是凸透镜；

2、物体到透镜的距离（物距）小于一倍焦距，成放大、正立的虚像；注：要让物体更大，应该让放大镜远离物体；

五、探究凸透镜的成像规律：

六、透镜应用

1、眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷）；

2、近视眼看不清远处的物体，远处的物体所成像在视网膜前，需戴凹透镜调节；

3、远视眼看不清近处的物体，近处的物体所成像在视网膜后面，需戴凸透镜调节；显微镜和望远镜

4、显微镜由目镜和物镜组成，物镜、目镜都是凸透镜，它们使物体两次放大；

5、望远镜由目镜和物镜组成，物镜使物体成缩小、倒立的实像，目镜相当于放大镜，成放大的像；

5、望远镜由目镜和物镜组成，物镜使物体成缩小、倒立的实像，目镜相当于放大镜，成放大的像；思维导图模板大纲
