计算机四级考试网络工程师考点知识思维导图

原杰

2022-11-09

浏览量: 4

计算机四级考试网络工程师考点知识

网络工程师考点知识思维导图

计算机四级考试

计算机

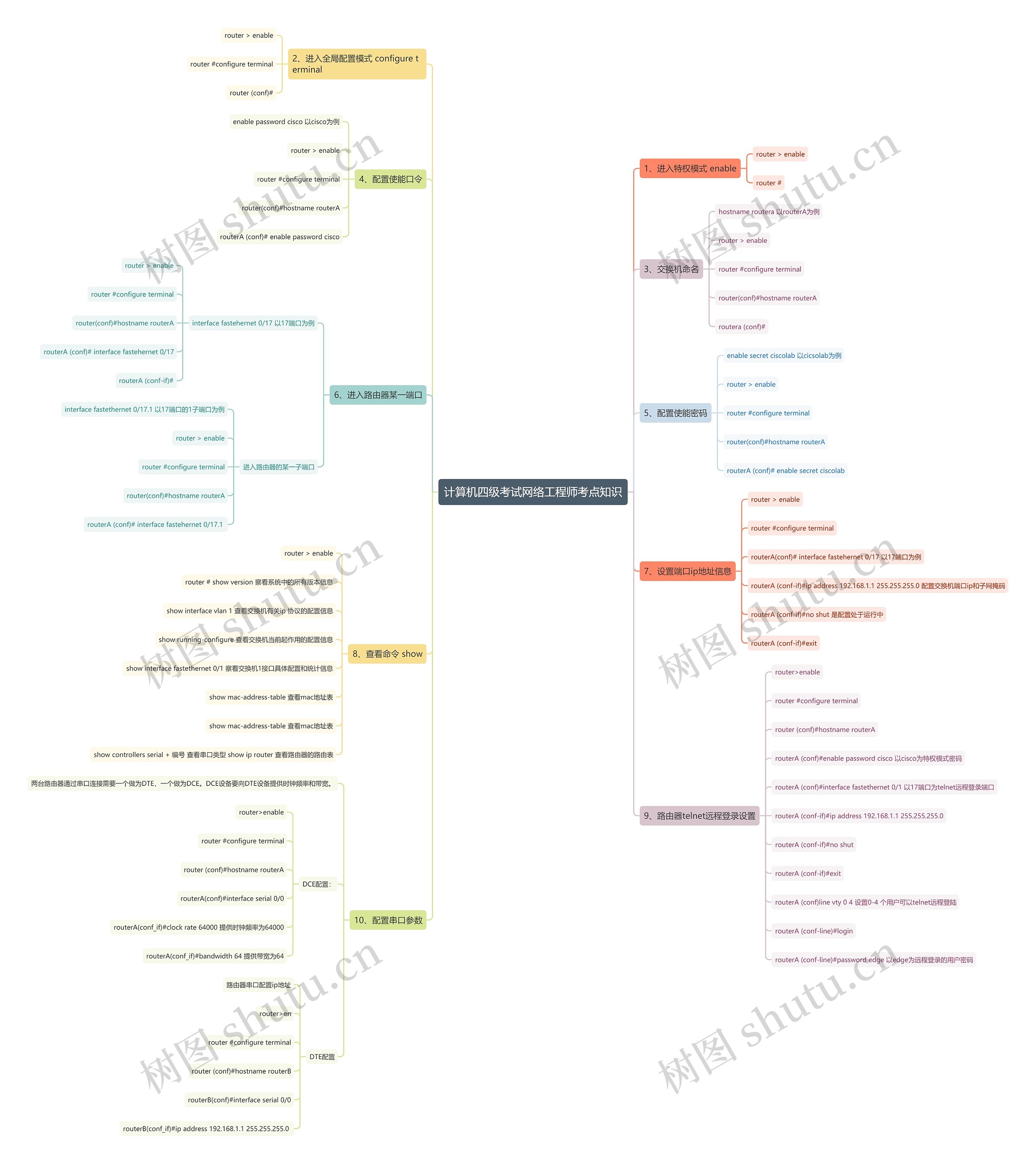

计算机四级考试网络工程师考点知识思维导图

树图思维导图提供《计算机四级考试网络工程师考点知识》在线思维导图免费制作，点击“编辑”按钮，可对《计算机四级考试网络工程师考点知识》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：9059642a4c8b212a2cf3e062129dec99

思维导图大纲

1、进入特权模式 enable

router > enable

router #

2、进入全局配置模式 configure terminal

router > enable

router #configure terminal

router (conf)#

3、交换机命名

hostname routera 以routerA为例

router > enable

router #configure terminal

router(conf)#hostname routerA

routera (conf)#

4、配置使能口令

enable password cisco 以cisco为例

router > enable

router #configure terminal

router(conf)#hostname routerA

routerA (conf)# enable password cisco

5、配置使能密码

enable secret ciscolab 以cicsolab为例

router > enable

router #configure terminal

router(conf)#hostname routerA

routerA (conf)# enable secret ciscolab

6、进入路由器某一端口

interface fastehernet 0/17 以17端口为例

router > enable

router #configure terminal

router(conf)#hostname routerA

routerA (conf)# interface fastehernet 0/17

routerA (conf-if)#

进入路由器的某一子端口

interface fastethernet 0/17.1 以17端口的1子端口为例

router > enable

router #configure terminal

router(conf)#hostname routerA

routerA (conf)# interface fastehernet 0/17.1

7、设置端口ip地址信息

router > enable

router #configure terminal

routerA(conf)# interface fastehernet 0/17 以17端口为例

routerA (conf-if)#ip address 192.168.1.1 255.255.255.0 配置交换机端口ip和子网掩码

routerA (conf-if)#no shut 是配置处于运行中

routerA (conf-if)#exit

8、查看命令 show

router > enable

router # show version 察看系统中的所有版本信息

show interface vlan 1 查看交换机有关ip 协议的配置信息

show running-configure 查看交换机当前起作用的配置信息

show interface fastethernet 0/1 察看交换机1接口具体配置和统计信息

show mac-address-table 查看mac地址表

show controllers serial + 编号查看串口类型 show ip router 查看路由器的路由表

9、路由器telnet远程登录设置

router>enable

router #configure terminal

router (conf)#hostname routerA

routerA (conf)#enable password cisco 以cisco为特权模式密码

routerA (conf)#interface fastethernet 0/1 以17端口为telnet远程登录端口

routerA (conf-if)#ip address 192.168.1.1 255.255.255.0

routerA (conf-if)#no shut

routerA (conf-if)#exit

routerA (conf)line vty 0 4 设置0-4 个用户可以telnet远程登陆

routerA (conf-line)#login

routerA (conf-line)#password edge 以edge为远程登录的用户密码

10、配置串口参数

两台路由器通过串口连接需要一个做为DTE，一个做为DCE。DCE设备要向DTE设备提供时钟频率和带宽。

DCE配置：

router>enable

router #configure terminal

router (conf)#hostname routerA

routerA(conf)#interface serial 0/0

routerA(conf_if)#clock rate 64000 提供时钟频率为64000

routerA(conf_if)#bandwidth 64 提供带宽为64

DTE配置

路由器串口配置ip地址

router>en

router #configure terminal

router (conf)#hostname routerB

routerB(conf)#interface serial 0/0

routerB(conf_if)#ip address 192.168.1.1 255.255.255.0
