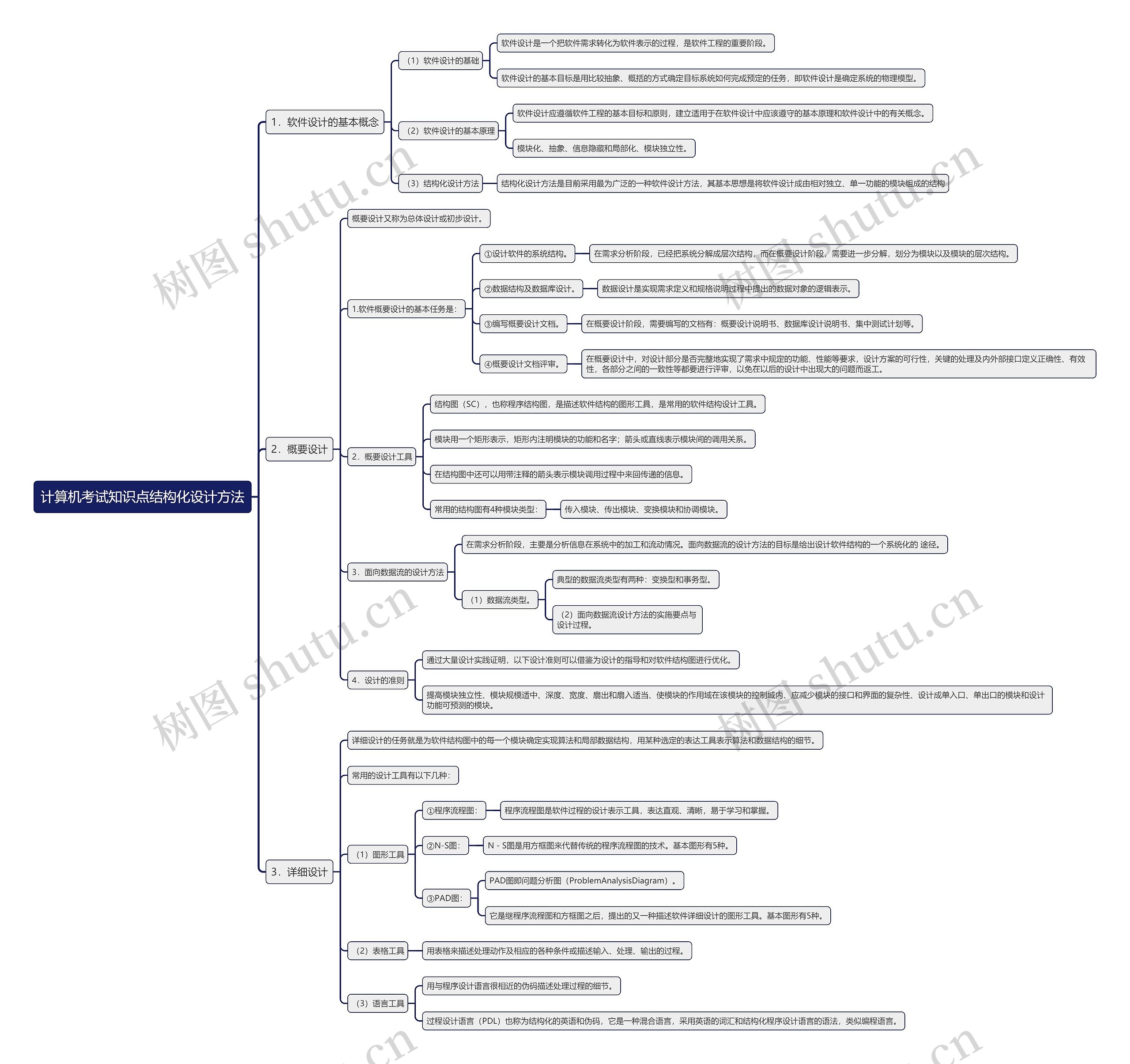

本思维导图主要总结国家计算机等级考试公共基础知识部分知识点结构化设计方法

树图思维导图提供《计算机考试知识点结构化设计方法思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《计算机考试知识点结构化设计方法思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e8c7f768bfc4d843e661360ae430742d

思维导图大纲

1．软件设计的基本概念

（1）软件设计的基础

软件设计是一个把软件需求转化为软件表示的过程，是软件工程的重要阶段。

软件设计的基本目标是用比较抽象、概括的方式确定目标系统如何完成预定的任务，即软件设计是确定系统的物理模型。

（2）软件设计的基本原理

软件设计应遵循软件工程的基本目标和原则，建立适用于在软件设计中应该遵守的基本原理和软件设计中的有关概念。

模块化、抽象、信息隐藏和局部化、模块独立性。

（3）结构化设计方法

结构化设计方法是目前采用最为广泛的一种软件设计方法，其基本思想是将软件设计成由相对独立、单一功能的模块组成的结构

2．概要设计

概要设计又称为总体设计或初步设计。

1.软件概要设计的基本任务是：

①设计软件的系统结构。

在需求分析阶段，已经把系统分解成层次结构，而在概要设计阶段，需要进一步分解，划分为模块以及模块的层次结构。

②数据结构及数据库设计。

数据设计是实现需求定义和规格说明过程中提出的数据对象的逻辑表示。

③编写概要设计文档。

在概要设计阶段，需要编写的文档有：概要设计说明书、数据库设计说明书、集中测试计划等。

④概要设计文档评审。

在概要设计中，对设计部分是否完整地实现了需求中规定的功能、性能等要求，设计方案的可行性，关键的处理及内外部接口定义正确性、有效性，各部分之间的一致性等都要进行评审，以免在以后的设计中出现大的问题而返工。

2．概要设计工具

结构图（SC），也称程序结构图，是描述软件结构的图形工具，是常用的软件结构设计工具。

模块用一个矩形表示，矩形内注明模块的功能和名字；箭头或直线表示模块间的调用关系。

在结构图中还可以用带注释的箭头表示模块调用过程中来回传递的信息。

常用的结构图有4种模块类型：

传入模块、传出模块、变换模块和协调模块。

3．面向数据流的设计方法

在需求分析阶段，主要是分析信息在系统中的加工和流动情况。面向数据流的设计方法的目标是给出设计软件结构的一个系统化的途径。

（1）数据流类型。

典型的数据流类型有两种：变换型和事务型。

（2）面向数据流设计方法的实施要点与设计过程。

4．设计的准则

通过大量设计实践证明，以下设计准则可以借鉴为设计的指导和对软件结构图进行优化。

提高模块独立性、模块规模适中、深度、宽度、扇出和扇入适当、使模块的作用域在该模块的控制域内、应减少模块的接口和界面的复杂性、设计成单入口、单出口的模块和设计功能可预测的模块。

3．详细设计

详细设计的任务就是为软件结构图中的每一个模块确定实现算法和局部数据结构，用某种选定的表达工具表示算法和数据结构的细节。

常用的设计工具有以下几种：

（1）图形工具

①程序流程图：

程序流程图是软件过程的设计表示工具，表达直观、清晰，易于学习和掌握。

②N-S图：

N－S图是用方框图来代替传统的程序流程图的技术。基本图形有5种。

③PAD图：

PAD图即问题分析图（ProblemAnalysisDiagram）。

它是继程序流程图和方框图之后，提出的又一种描述软件详细设计的图形工具。基本图形有5种。

（2）表格工具

用表格来描述处理动作及相应的各种条件或描述输入、处理、输出的过程。

（3）语言工具

用与程序设计语言很相近的伪码描述处理过程的细节。

过程设计语言（PDL）也称为结构化的英语和伪码，它是一种混合语言，采用英语的词汇和结构化程序设计语言的语法，类似编程语言。
