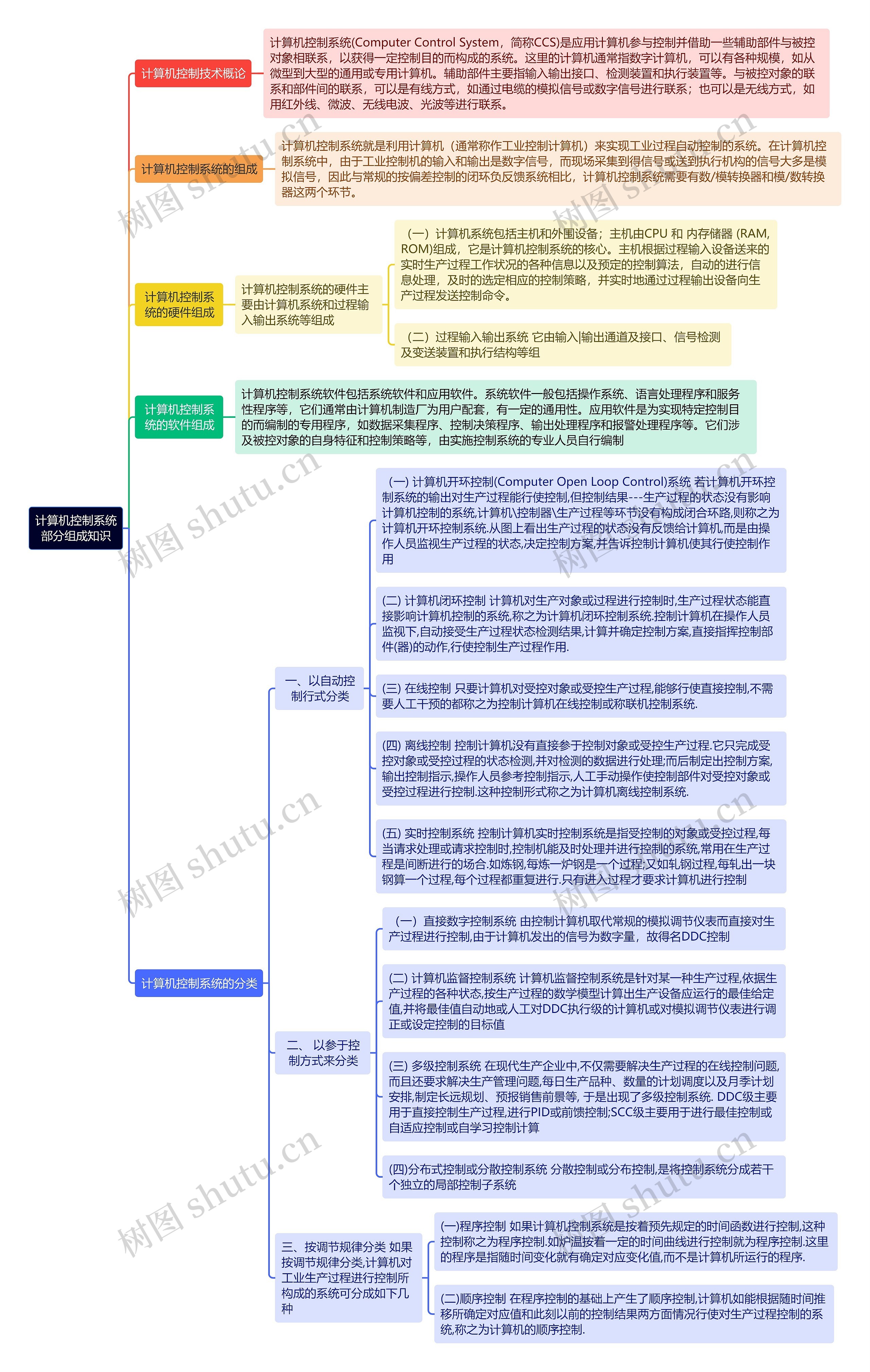

思维导图大纲

计算机控制技术概论

计算机控制系统(Computer Control System，简称CCS)是应用计算机参与控制并借助一些辅助部件与被控对象相联系，以获得一定控制目的而构成的系统。这里的计算机通常指数字计算机，可以有各种规模，如从微型到大型的通用或专用计算机。辅助部件主要指输入输出接口、检测装置和执行装置等。与被控对象的联系和部件间的联系，可以是有线方式，如通过电缆的模拟信号或数字信号进行联系；也可以是无线方式，如用红外线、微波、无线电波、光波等进行联系。

计算机控制系统的组成

计算机控制系统就是利用计算机（通常称作工业控制计算机）来实现工业过程自动控制的系统。在计算机控制系统中，由于工业控制机的输入和输出是数字信号，而现场采集到得信号或送到执行机构的信号大多是模拟信号，因此与常规的按偏差控制的闭环负反馈系统相比，计算机控制系统需要有数/模转换器和模/数转换器这两个环节。

计算机控制系统的硬件组成

计算机控制系统的硬件主要由计算机系统和过程输入输出系统等组成

（一）计算机系统包括主机和外围设备；主机由CPU 和内存储器 (RAM,ROM)组成，它是计算机控制系统的核心。主机根据过程输入设备送来的实时生产过程工作状况的各种信息以及预定的控制算法，自动的进行信息处理，及时的选定相应的控制策略，并实时地通过过程输出设备向生产过程发送控制命令。

（二）过程输入输出系统它由输入|输出通道及接口、信号检测及变送装置和执行结构等组

计算机控制系统的软件组成

计算机控制系统软件包括系统软件和应用软件。系统软件一般包括操作系统、语言处理程序和服务性程序等，它们通常由计算机制造厂为用户配套，有一定的通用性。应用软件是为实现特定控制目的而编制的专用程序，如数据采集程序、控制决策程序、输出处理程序和报警处理程序等。它们涉及被控对象的自身特征和控制策略等，由实施控制系统的专业人员自行编制

计算机控制系统的分类

一、以自动控制行式分类

（一) 计算机开环控制(Computer Open Loop Control)系统若计算机开环控制系统的输出对生产过程能行使控制,但控制结果---生产过程的状态没有影响计算机控制的系统,计算机\控制器\生产过程等环节没有构成闭合环路,则称之为计算机开环控制系统.从图上看出生产过程的状态没有反馈给计算机,而是由操作人员监视生产过程的状态,决定控制方案,并告诉控制计算机使其行使控制作用

(二) 计算机闭环控制计算机对生产对象或过程进行控制时,生产过程状态能直接影响计算机控制的系统,称之为计算机闭环控制系统.控制计算机在操作人员监视下,自动接受生产过程状态检测结果,计算并确定控制方案,直接指挥控制部件(器)的动作,行使控制生产过程作用.

(三) 在线控制只要计算机对受控对象或受控生产过程,能够行使直接控制,不需要人工干预的都称之为控制计算机在线控制或称联机控制系统.

(四) 离线控制控制计算机没有直接参于控制对象或受控生产过程.它只完成受控对象或受控过程的状态检测,并对检测的数据进行处理;而后制定出控制方案,输出控制指示,操作人员参考控制指示,人工手动操作使控制部件对受控对象或受控过程进行控制.这种控制形式称之为计算机离线控制系统.

(五) 实时控制系统控制计算机实时控制系统是指受控制的对象或受控过程,每当请求处理或请求控制时,控制机能及时处理并进行控制的系统,常用在生产过程是间断进行的场合.如炼钢,每炼一炉钢是一个过程;又如轧钢过程,每轧出一块钢算一个过程,每个过程都重复进行.只有进入过程才要求计算机进行控制

二、以参于控制方式来分类

（一）直接数字控制系统由控制计算机取代常规的模拟调节仪表而直接对生产过程进行控制,由于计算机发出的信号为数字量，故得名DDC控制

(二) 计算机监督控制系统计算机监督控制系统是针对某一种生产过程,依据生产过程的各种状态,按生产过程的数学模型计算出生产设备应运行的最佳给定值,并将最佳值自动地或人工对DDC执行级的计算机或对模拟调节仪表进行调正或设定控制的目标值

(三) 多级控制系统在现代生产企业中,不仅需要解决生产过程的在线控制问题,而且还要求解决生产管理问题,每日生产品种、数量的计划调度以及月季计划安排,制定长远规划、预报销售前景等, 于是出现了多级控制系统. DDC级主要用于直接控制生产过程,进行PID或前馈控制;SCC级主要用于进行最佳控制或自适应控制或自学习控制计算

(四)分布式控制或分散控制系统分散控制或分布控制,是将控制系统分成若干个独立的局部控制子系统

三、按调节规律分类如果按调节规律分类,计算机对工业生产过程进行控制所构成的系统可分成如下几种

(一)程序控制如果计算机控制系统是按着预先规定的时间函数进行控制,这种控制称之为程序控制.如炉温按着一定的时间曲线进行控制就为程序控制.这里的程序是指随时间变化就有确定对应变化值,而不是计算机所运行的程序.

(二)顺序控制在程序控制的基础上产生了顺序控制,计算机如能根据随时间推移所确定对应值和此刻以前的控制结果两方面情况行使对生产过程控制的系统,称之为计算机的顺序控制.
