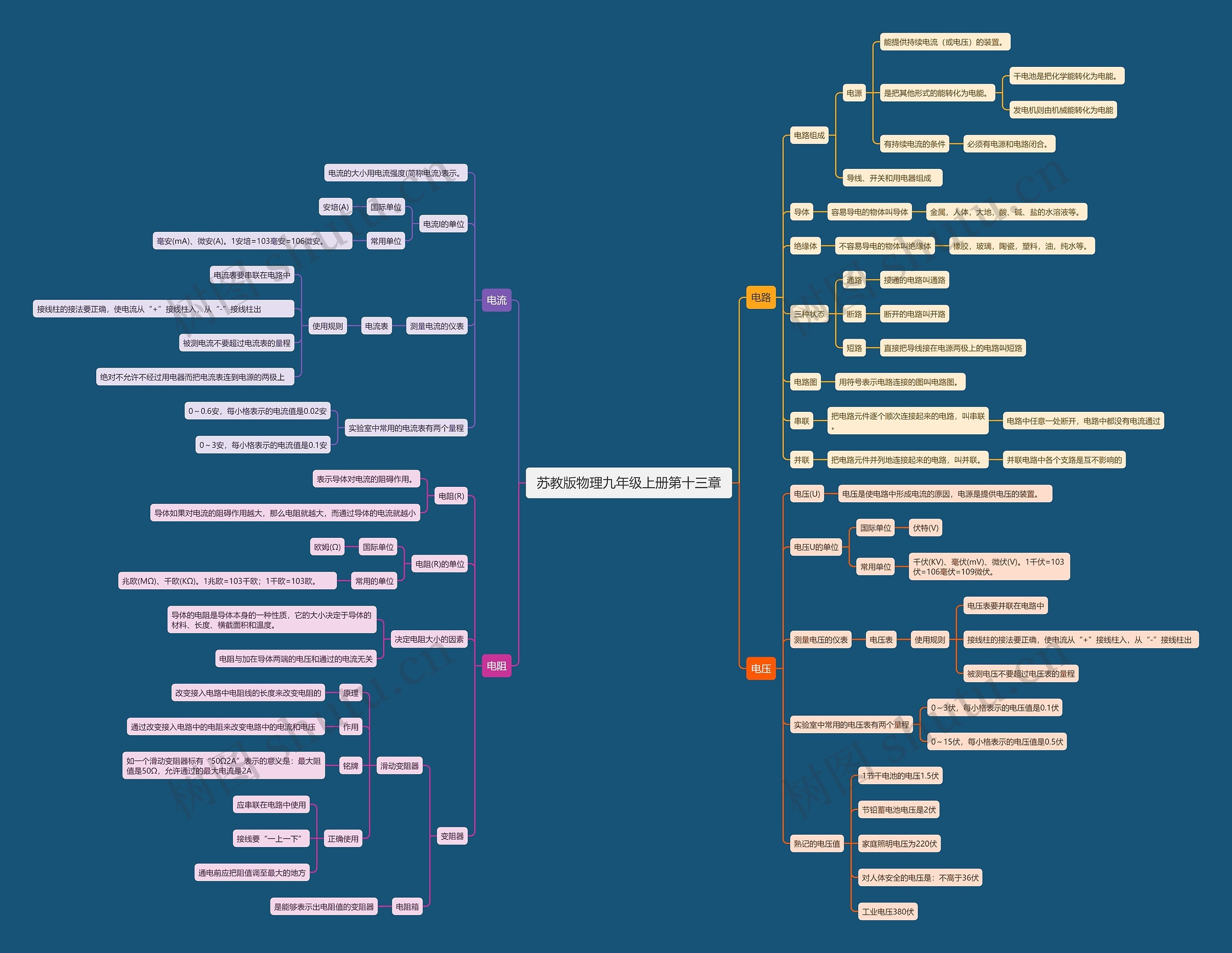

苏教版物理九年级上册第十三章思维导图

L .

2022-11-05

浏览量: 56

电学

初中

物理

苏教版物理九年级上册第十三章

树图思维导图提供《苏教版物理九年级上册第十三章》在线思维导图免费制作，点击“编辑”按钮，可对《苏教版物理九年级上册第十三章》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：68987274b503097abd3a179445101676

思维导图大纲

电路

电路组成

电源

能提供持续电流（或电压）的装置。

是把其他形式的能转化为电能。

干电池是把化学能转化为电能。

发电机则由机械能转化为电能

有持续电流的条件

必须有电源和电路闭合。

导线、开关和用电器组成

导体

容易导电的物体叫导体

金属，人体，大地，酸、碱、盐的水溶液等。

绝缘体

不容易导电的物体叫绝缘体

橡胶，玻璃，陶瓷，塑料，油，纯水等。

三种状态

通路

接通的电路叫通路

断路

断开的电路叫开路

短路

直接把导线接在电源两极上的电路叫短路

电路图

用符号表示电路连接的图叫电路图。

串联

把电路元件逐个顺次连接起来的电路，叫串联。

电路中任意一处断开，电路中都没有电流通过

并联

把电路元件并列地连接起来的电路，叫并联。

并联电路中各个支路是互不影响的

电流

电流的大小用电流强度(简称电流)表示。

电流I的单位

国际单位

安培(A)

常用单位

毫安(mA)、微安(A)。1安培=103毫安=106微安。

测量电流的仪表

电流表

使用规则

电流表要串联在电路中

接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出

被测电流不要超过电流表的量程

绝对不允许不经过用电器而把电流表连到电源的两极上

实验室中常用的电流表有两个量程

0～0.6安，每小格表示的电流值是0.02安

0～3安，每小格表示的电流值是0.1安

电压

电压(U)

电压是使电路中形成电流的原因，电源是提供电压的装置。

电压U的单位

国际单位

伏特(V)

常用单位

千伏(KV)、毫伏(mV)、微伏(V)。1千伏=103伏=106毫伏=109微伏。

测量电压的仪表

电压表

使用规则

电压表要并联在电路中

接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出

被测电压不要超过电压表的量程

实验室中常用的电压表有两个量程

0～3伏，每小格表示的电压值是0.1伏

0～15伏，每小格表示的电压值是0.5伏

熟记的电压值

1节干电池的电压1.5伏

节铅蓄电池电压是2伏

家庭照明电压为220伏

对人体安全的电压是：不高于36伏

工业电压380伏

电阻

电阻(R)

表示导体对电流的阻碍作用。

导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小

电阻(R)的单位

国际单位

欧姆(Ω)

常用的单位

兆欧(MΩ)、千欧(KΩ)。1兆欧=103千欧；1千欧=103欧。

决定电阻大小的因素

导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

电阻与加在导体两端的电压和通过的电流无关

变阻器

滑动变阻器

原理

改变接入电路中电阻线的长度来改变电阻的

作用

通过改变接入电路中的电阻来改变电路中的电流和电压

铭牌

如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A

正确使用

应串联在电路中使用

接线要“一上一下”

通电前应把阻值调至最大的地方

电阻箱

是能够表示出电阻值的变阻器
