深层搅拌法是一种用搅拌机翼片旋转，将石灰或水泥等固化剂与软土搅拌混合的加固地基方法。下面给大家介绍的是土方工程施工机械及其选用思维导图。

树图思维导图提供《土方工程施工机械及其选用思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《土方工程施工机械及其选用思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：85ec1c566a2983f19324e2957a3f8556

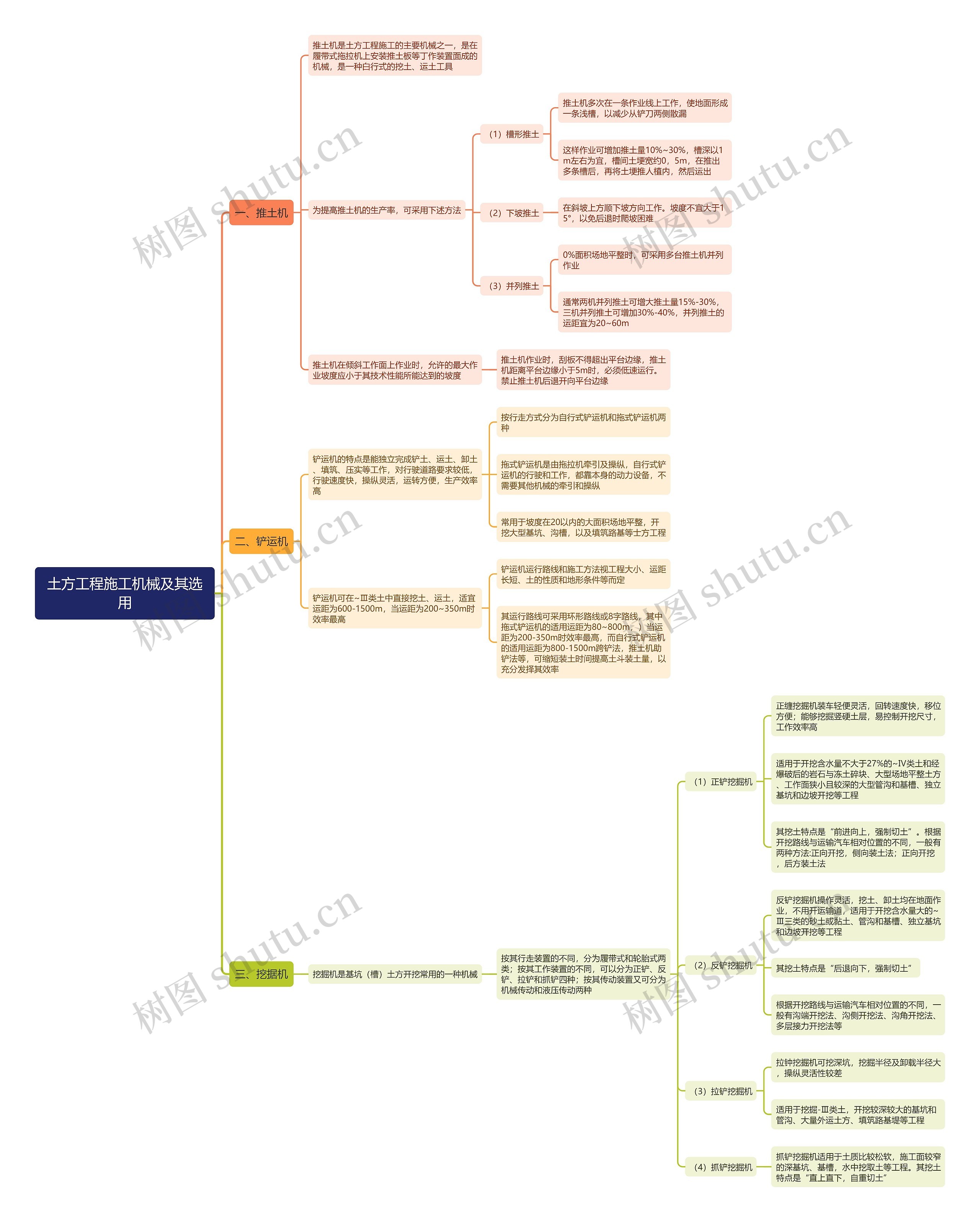

思维导图大纲

一、推土机

推土机是土方工程施工的主要机械之一，是在履带式拖拉机上安装推土板等丁作装置面成的机械，是一种白行式的挖土、运土工具

为提高推土机的生产率，可采用下述方法

（1）槽形推土

推土机多次在一条作业线上工作，使地面形成一条浅槽，以减少从铲刀两侧散漏

这样作业可增加推土量10%~30%，槽深以1m左右为宜，槽间土埂宽约0，5m，在推出多条槽后，再将土埂推人植内，然后运出

（2）下坡推土

在斜坡上方顺下坡方向工作。坡度不宜大于15°，以免后退时爬坡困难

（3）并列推土

0%面积场地平整时，可采用多台推土机并列作业

通常两机并列推土可增大推土量15%-30%，三机并列推土可增加30%-40%，并列推土的运距宜为20~60m

推土机在倾斜工作面上作业时，允许的最大作业坡度应小于其技术性能所能达到的坡度

推土机作业时，刮板不得超出平台边缘，推土机距离平台边缘小于5m时，必须低速运行。禁止推土机后退开向平台边缘

二、铲运机

铲运机的特点是能独立完成铲土、运土、卸土、填筑、压实等工作，对行驶道路要求较低，行驶速度快，操纵灵活，运转方便，生产效率高

按行走方式分为自行式铲运机和拖式铲运机两种

拖式铲运机是由拖拉机牵引及操纵，自行式铲运机的行驶和工作，都靠本身的动力设备，不需要其他机械的牵引和操纵

常用于坡度在20以内的大面积场地平整，开挖大型基坑、沟槽，以及填筑路基等士方工程

铲运机可在~Ⅲ类土中直接挖土、运土，适宜运距为600-1500m，当运距为200~350m时效率最高

铲运机运行路线和施工方法视工程大小、运距长短、土的性质和地形条件等而定

其运行路线可采用环形路线或8字路线，其中拖式铲运机的适用运距为80~800m，）当运距为200-350m时效率最高，而自行式铲运机的适用运距为800-1500m跨铲法，推土机助铲法等，可缩短装土时间提高土斗装土量，以充分发择其效率

三、挖据机

挖掘机是基坑（槽）土方开挖常用的一种机械

按其行走装置的不同，分为履带式和轮胎式两类；按其工作装置的不同，可以分为正铲、反铲、拉铲和抓铲四种；按其传动装置又可分为机械传动和液压传动两种

（1）正铲挖掘机

正缠挖掘机装车轻便灵活，回转速度快，移位方便；能够挖掘竖硬土层，易控制开挖尺寸，工作效率高

适用于开挖含水量不大于27%的~Ⅳ类土和经爆破后的岩石与冻土碎块、大型场地平整土方、工作面狭小且较深的大型管沟和基槽、独立基坑和边坡开挖等工程

其挖土特点是“前进向上，强制切土”。根据开挖路线与运输汽车相对位置的不同，一般有两种方法:正向开挖，侧向装土法；正向开挖，后方装土法

（2）反铲挖掘机

反铲挖掘机操作灵活，挖土、卸土均在地面作业，不用开运输道，适用于开挖含水量大的~Ⅲ三类的砂土或黏土、管沟和基槽、独立基坑和边坡开挖等工程

其挖土特点是“后退向下，强制切土”

根据开挖路线与运输汽车相对位置的不同，一般有沟端开挖法、沟侧开挖法、沟角开挖法、多层接力开挖法等

（3）拉铲挖掘机

拉钟挖掘机可挖深坑，挖掘半径及卸载半径大，操纵灵活性较差

适用于挖掘-Ⅲ类土，开挖较深较大的基坑和管沟、大量外运土方、填筑路基堤等工程

（4）抓铲挖掘机

抓铲挖掘机适用于土质比较松软，施工面较窄的深基坑、基槽，水中挖取土等工程。其挖土特点是“直上直下，自重切土”
