一、散射线的概述

散射线又称二次射线。

。X线管发射出的原发射线穿过人体及其他物体时，可产生许多方向不定、能量较低的散射线。

它主要由康普顿效应产生，电压越高，康普顿效应发生的概率越大，散射线越多。

在X线摄影中，散射线形成无用影像，使照片发生灰雾，影响照片对比度。

二、照射野与散射线

被摄部分越厚、照射野越大，则产生的散射线就越多。

照射野小于2cm×2cm时，散射线产生很少。

所以，减小照射野，所摄取的X线照片上的灰雾就少，照片对比度就好。

三、散射线的抑制与排除

1.散射线的抑制包含两种方法

(1)准直器：

抑制散射线产生的主要方法是用准直器控制照射野大小，减少不必要的照射面积，并将X线束方向不同的焦点外X线吸收掉。

(2)滤过板：

将适当厚度的金属薄板，如铝板、铜板等，置于X线管窗口处，吸收原发射线中波长较长的无用射线，从而减少散射线。

2.散射线的排除：

为了将散射线在到胶片之前排除掉，常用空气间隙法和滤线栅法。

(1)空气间隙法：

是利用空气可吸收能量较低的X线及X线衰减与距离的平方成反比的规律，在增加人体与探测器之间的距离后，一部分与原发射线成较大角度的散射线射出探测器外，使到达探测器的散射线强度大大减少。

但到达探测器的原发射线也随之减少，需增加曝光量，或通过选用对X线更加敏感的探测器等措施予以补偿，以达到应有的感光效果。

(2)滤线栅法：

滤线栅是直接吸收散射线最有效的设备，与准直器并用效果更好。

滤线栅是将薄铅条(一般厚0.05-0.1mm)夹持在易透过X线的填充物(厚约0.15~0-35mm)中，使其固定在相互平行或形成一定斜率的状态，成为有一定厚度的能吸收散射线的铅栅板。

3.滤线栅的切割效应

滤线栅的切割效应即滤线栅铅条侧面对X线原射线的吸收作用。栅切割效应的产生有四种情况

(1)聚焦栅反置使用：

照片呈现对应于栅板中线部分密度较高，两侧密度逐渐减低。

(2)侧向倾斜：

一种是中心线垂直栅板，但向一侧偏离了栅板中线

第二种是中心线与栅平面不垂直

此时原发射线不能顺利通过铅条间隙而被铅条吸收，照片表现两侧密度不一致。

(3)上、下偏离栅焦距：

当X线管焦点对准栅中心，但其位于栅聚焦线上或下方过大时，也会产生切割效应。

若上、下偏离距离相同时，近栅焦距离的切割效应造成的原射线的损失率大于远栅焦距离。

(4)双重偏离：

侧向偏离及上、下偏离栅焦距同时发生，双重偏离可造成胶片不均匀照射，照片影像密度一边高一边低

一、研究内容思维导图

U682687144

4.78

树图思维导图提供《一、研究内容》在线思维导图免费制作，点击“编辑”按钮，可对《一、研究内容》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：4f21797dd3e8b08f1951dfc24e7be94f

北京鲁迅博物馆思维导图

U982669071

4.59

树图思维导图提供《北京鲁迅博物馆》在线思维导图免费制作，点击“编辑”按钮，可对《北京鲁迅博物馆》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：46dd5fb39ac0566fc4fa2033f0feb486

思维导图模板

高校与高等教育

医学

正文

相似思维导图模版

医学知识妊娠滋养细胞肿瘤的临床表现思维导图

2022-10-24 18:05:05

思维导图模版推荐

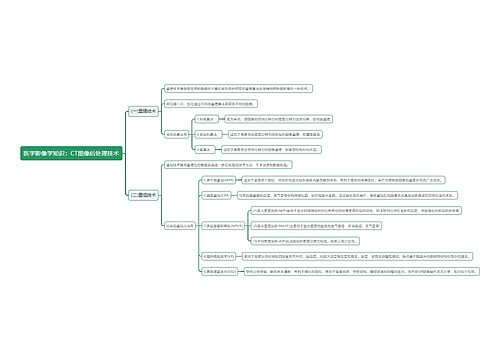

医学影像学知识：CT图像后处理技术思维导图
