水电设备设施验收

本思维导图总结水利水电工程施工质量评定的要求相关知识

树图思维导图提供《水电设备设施验收思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《水电设备设施验收思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：155f8e17a80208ea534bdffef3e10dcc

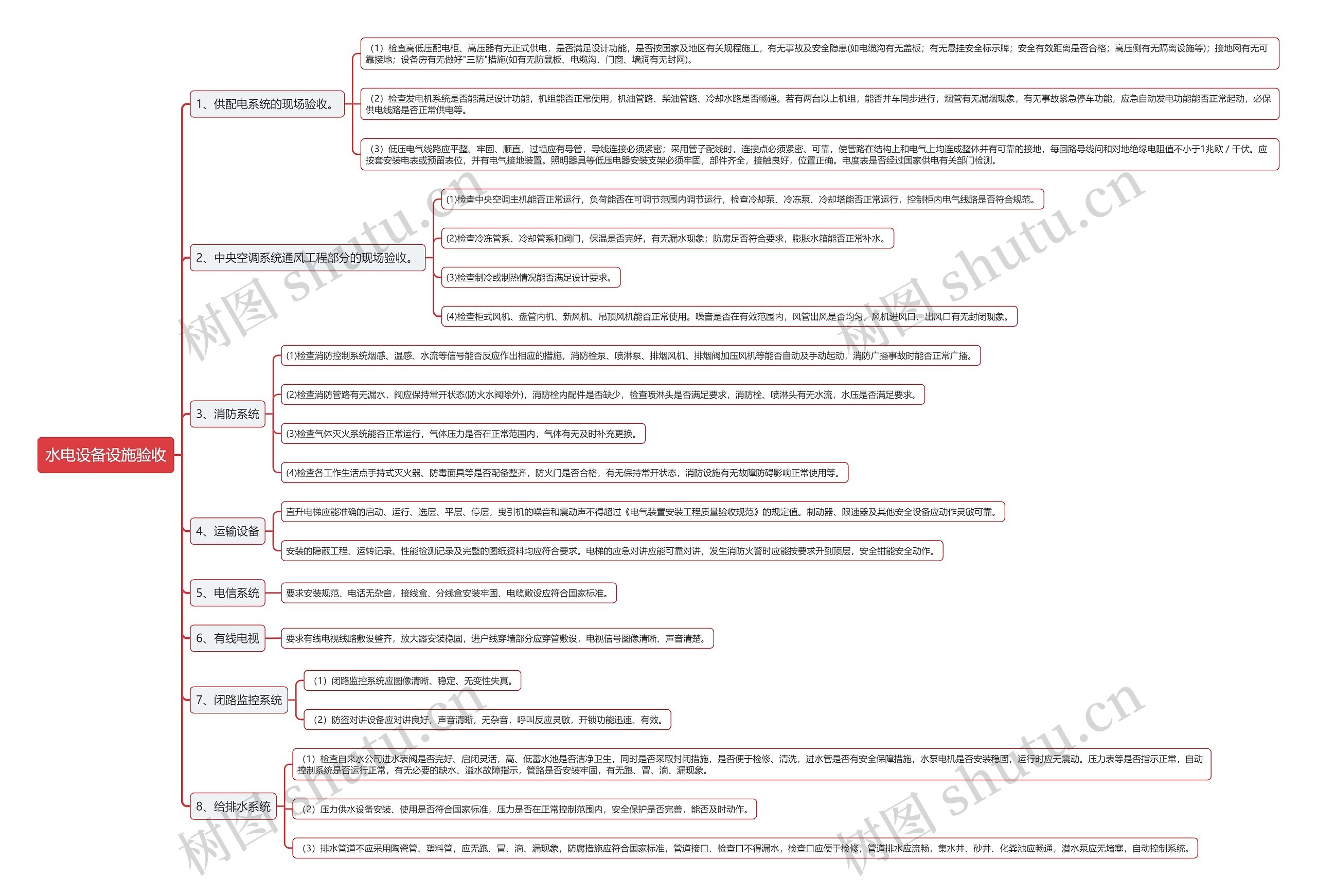

思维导图大纲

1、供配电系统的现场验收。

（1）检查高低压配电柜、高压器有无正式供电，是否满足设计功能，是否按国家及地区有关规程施工，有无事故及安全隐患(如电缆沟有无盖板；有无悬挂安全标示牌；安全有效距离是否合格；高压侧有无隔离设施等)；接地网有无可靠接地；设备房有无做好"三防"措施(如有无防鼠板、电缆沟、门窗、墙洞有无封网)。

（2）检查发电机系统是否能满足设计功能，机组能否正常使用，机油管路、柴油管路、冷却水路是否畅通。若有两台以上机组，能否并车同步进行，烟管有无漏烟现象，有无事故紧急停车功能，应急自动发电功能能否正常起动，必保供电线路是否正常供电等。

（3）低压电气线路应平整、牢固、顺直，过墙应有导管，导线连接必须紧密；采用管子配线时，连接点必须紧密、可靠，使管路在结构上和电气上均连成整体并有可靠的接地，每回路导线问和对地绝缘电阻值不小于1兆欧／干伏。应按套安装电表或预留表位，并有电气接地装置。照明器具等低压电器安装支架必须牢固，部件齐全，接触良好，位置正确。电度表是否经过国家供电有关部门检测。

2、中央空调系统通风工程部分的现场验收。

(1)检查中央空调主机能否正常运行，负荷能否在可调节范围内调节运行，检查冷却泵、冷冻泵、冷却塔能否正常运行，控制柜内电气线路是否符合规范。

(2)检查冷冻管系、冷却管系和阀门，保温是否完好，有无漏水现象；防腐足否符合要求，膨胀水箱能否正常补水。

(3)检查制冷或制热情况能否满足设计要求。

(4)检查柜式风机、盘管内机、新风机、吊顶风机能否正常使用。噪音是否在有效范围内，风管出风是否均匀，风机进风口、出风口有无封闭现象。

3、消防系统

(1)检查消防控制系统烟感、温感、水流等信号能否反应作出相应的措施，消防栓泵、喷淋泵、排烟风机、排烟阀加压风机等能否自动及手动起动，消防广播事故时能否正常广播。

(2)检查消防管路有无漏水，阀应保持常开状态(防火水阀除外)，消防栓内配件是否缺少，检查喷淋头是否满足要求，消防栓、喷淋头有无水流，水压是否满足要求。

(3)检查气体灭火系统能否正常运行，气体压力是否在正常范围内，气体有无及时补充更换。

(4)检查各工作生活点手持式灭火器、防毒面具等是否配备整齐，防火门是否合格，有无保持常开状态，消防设施有无故障防碍影响正常使用等。

4、运输设备

直升电梯应能准确的启动、运行、选层、平层、停层，曳引机的噪音和震动声不得超过《电气装置安装工程质量验收规范》的规定值。制动器、限速器及其他安全设备应动作灵敏可靠。

安装的隐蔽工程、运转记录、性能检测记录及完整的图纸资料均应符合要求。电梯的应急对讲应能可靠对讲，发生消防火警时应能按要求升到顶层，安全钳能安全动作。

5、电信系统

要求安装规范、电话无杂音，接线盒、分线盒安装牢固、电缆敷设应符合国家标准。

6、有线电视

要求有线电视线路敷设整齐，放大器安装稳固，进户线穿墙部分应穿管敷设，电视信号图像清晰、声音清楚。

7、闭路监控系统

（1）闭路监控系统应图像清晰、稳定、无变性失真。

（2）防盗对讲设备应对讲良好，声音清晰，无杂音，呼叫反应灵敏，开锁功能迅速、有效。

8、给排水系统

（1）检查自来水公司进水表阀是否完好、启闭灵活，高、低蓄水池是否洁净卫生，同时是否采取封闭措施，是否便于检修、清洗，进水管是否有安全保障措施，水泵电机是否安装稳固，运行时应无震动。压力表等是否指示正常，自动控制系统是否运行正常，有无必要的缺水、溢水故障指示，管路是否安装牢固，有无跑、冒、滴、漏现象。

（2）压力供水设备安装、使用是否符合国家标准，压力是否在正常控制范围内，安全保护是否完善，能否及时动作。

（3）排水管道不应采用陶瓷管、塑料管，应无跑、冒、滴、漏现象，防腐措施应符合国家标准，管道接口、检查口不得漏水，检查口应便于检修，管道排水应流畅，集水井、砂井、化粪池应畅通，潜水泵应无堵塞，自动控制系统。
