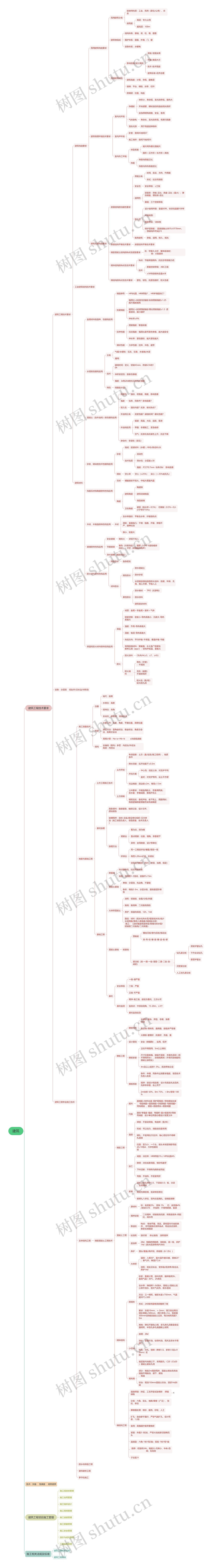

建筑工程管理思维导图

树图思维导图提供《建筑》在线思维导图免费制作，点击“编辑”按钮，可对《建筑》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c25cb2e85b7ab962c17eb78075f59254

思维导图大纲

建筑工程技术要求

建筑构造要求

民用建筑构造要求

民用建筑分类

按使用性质：工业、民用（居住/公用）、农业

按高度

高层：宅七公四

超高层：100m

建筑物组成

结构体系；基础、梁、柱、墙、屋面

围护体系：屋面、外墙、门、窗

设备体系；水暖电

民用建筑构造

影响因素/设计原则

荷载-坚固实用

环境-美观大方

技术-技术现进

建筑标准-经济合理

建筑高度：计算、净高、避难层

楼梯：平台、梯段、扶手、栏杆

防潮层：位置、构造

建筑物理环境技术要求

室内光环境

热辐射

体积小，寿命短，发光效率低，散热大

开关频繁，瞬时启动和连续调光场所

应急照明有疏散、安全、备用

气体放电

寿命长，发光效率高，有屏闪现象

混合光源

用于高速运转物体

室内声环境

卧室：昼间45夜间37

施工场所：昼间70夜间55

室内热工环境

体型系数

越大耗热量比值越大

圆形＜正方形＜长方形＜其他

热阻

热阻与厚度正比

热阻与传热系数反比

建筑抗震构造要求

房屋结构的功能性要求

荷载分类

时间、反应、方向、作用面

形式：拉压弯剪扭

安全性

安全等级：≥三级

适用性

梁变形：荷载-正比；跨度-正比（最大）；弹性模量，惯性矩-反比

裂缝：三个控制等级

耐久性

设计使用年限：普通50年，标志性重要100年

环境类别：

强度等级：5类6挡

保护层厚度：直接接触土体不小于70mm，；预制构件可减少5

既有建筑

承载，适用，耐久，抵抗

房屋结构平衡技术要求

钢筋混凝土结构的特点及配筋要求

优：可模久火好，整体就地材；缺：大裂量长

砌体结构的特点及技术要求

特点：节能保温隔热；抗拉压弯剪能力低

技术

质量控制等级：ABC三级

≥50年的砌体应是A/B

钢结构的特点及技术要求

塑性，韧性，抗震性能好，耐火性差

工业建筑结构技术要求

建筑材料

金属材料的品种、性能和应用

钢筋牌号

HPB光圆、HRB带肋？、HRBF细晶粒C？

抗震钢筋

强屈比=实测抗拉强度/实测屈服强度≥1.25 越大强度越高

超屈比=实测屈服强度/理论屈服强度≤1.3 质量波动，越小越好

伸长率≥9%

拉伸性能

屈服强度：取值依据

抗拉强度：强屈比是可靠性参数，越大越安全

伸长率：塑性指标，越大塑性越大

钢材性能

力学性能：拉伸、冲击、疲劳

水泥的性能和应用

分类

气硬/水硬性：石灰、石膏、水玻璃/水泥

通用:

技术

凝结时间：定义、初凝45min、终凝6.5h和10h

体积安定性：膨胀性裂缝

强度：3d和28d的抗压和抗折强度

特性

硅酸盐水泥：

混凝土（含外加剂）的性能和应用

和易性

指标、坍落度、稠度、影响因素

强度

标养、同条件？影响因素？

耐久性

指标内容？抗渗、碳化特点？

外加剂分类

流变性能？凝结时间？硬化性能？

外加剂应用

缓凝：高温、大砼、远距、泵滑

早强：冬期施工、紧急抢修

引气：抗渗抗冻抗裂性上升；抗压下降

掺合料：非活性（双石）

砂浆、砌块的技术性能和应用

砂浆

组成：胶凝材料（水硬）/中砂/掺合料/水

技术性质

流动性

保水性：分层度≤30

强度：尺寸70.7mm 标养28d 影响因素

砌块

空心率

空心（≥25%）实心（＜25%或无孔）

饰面石材和陶瓷的特性和应用

石材

硬酸放射不耐火，中碱大理室内置

陶瓷

建筑陶瓷

陶瓷砖

建筑琉璃制品

微晶玻璃

卫生陶瓷

瓷质（吸水率＜0.5%）石陶制（0.5%＜E小小于等于15%）

木材、木制品的特性和应用

木材

含水率指标：平衡含水率，纤维饱和点

湿胀：表面鼓凸；干缩：翘曲，开裂，拼缝不严，接榫松动

顺小，弦最大

玻璃的特性和应用

安全玻璃

钢夹火

碎后不伤人

节能玻璃

着色（冷室效应），镀膜（LOW-E避免暖房效应），中空（保温隔热隔声）

净片玻璃（暖房效应）

防火材料的特性和应用

构造防水

自身密实

材料防水

刚性防水

防水混凝土

防水砂浆

水泥基渗透结晶型防水涂料：防腐，环保，无毒，施工方便，节省人工

柔性防水

防水卷材

TPO（抗穿刺）

防水涂料

建筑密封材料

保温和防火材料的特性和应用

保温

材质：金属＞非金属＞液体＞气体

密度空隙：密度小-导热系数小；孔隙大-导热系数大

温度：升高-导热系数大

湿度：吸湿-导热系数大

热流方向：平行纤维-不保温；垂直纤维-节能

常用保温材料：聚氨酯：水火温广耐腐蚀聚苯乙烯（eps/）：轻热声低温，易着火

防火

防火涂料

CB/B/H(≤3，≤7，≤45）

防火堵料

有机（可塑）：不规则

无机（速固）不变的场所

防火包（阻/耐）较大的孔洞

设备：分层后低处开/沿长边/对称浇

建筑工程专业施工技术

施工测量技术

仪器

钢尺：距离

水准仪：高差

经纬仪：夹角

全站仪：都能测极坐标法

内容

主要工作：长度，角度，平面位置，高程位置

测设方法：直角坐标法，极坐标法，角度交会法，距离交会法

高程计算：Ha+a=Hb+b a为前视读数

结构

主轴线（竖向）多层：内控法/外控法高层：内控法

地基与基础工程

土方工程施工技术

土方开挖

考虑因素：土方（量/运距/施工顺序）、地质条件

降水深度：拟开挖面下≥0.5m

开挖方案

中心岛：挖运土快，对支护不利

盆式：对支护有利，运土不方便

坑边堆放：距边缘≥2m，堆高≤1.5m

土方回填

土料要求：不能选用的土，尽量用同类；含水量：手握成团，落地开花土

填筑压实：最低开始，由下而上，周围同时；每层虚铺厚度根据夯实机械确定

基坑验槽

具备资料：勘察报告、触探记录、设计文件、质检报告

验槽程序：自检-总监/建设单位组织-五方参加（施工项目负责人，项目质量、技术负责人）

验槽方法

观察法

看为主，探为辅

重点观察：柱基，墙角，承重墙下

异常：会同勘察、设计等单位

钎探法

同一工程应钎径/锤重/落距一致

每贯入30cm记录，砂灌实

轻型动力触探（持力，软弱，浅埋，规定）

基础工程

砖基础

特点整体性、抗拉弯剪性差

准备：砖提前1-2湿润，皮数杆≤15m

混凝土基础

单独：分层浇，先边角，不留缝

条形：每段2-3m，分层分段，逐段逐层阶梯型

大体积混凝土

浇筑：初凝前、全面/分段/斜面

振捣：振捣棒、二次振捣目的

养护：保温和保湿、12h，14d

裂控：材料（低水化热水泥/缓凝减水剂/减少水泥用量/降低入模温度/微膨胀水泥）施工：（及时覆盖保温保湿/预埋冷却水管/初凝前二次振捣/二次抹面）

混凝土基础

桩基础

预制桩

锤击沉桩/静力压桩/振动法

准-吊-校-锤-接-锤-送-收-移

灌注桩（准-一清-一验-笼管-二清-二验-浇-成桩）

钻孔灌注桩

泥浆护壁钻孔

干作业法钻孔

套管护壁法

沉管灌注桩

人工挖孔灌注桩

基坑

安全等级

一级-很严重

二级：严重

三级-不严重

基坑监测

程序-施工前、建设方委托、三方认可

监测点：中部及阳角、15-20m、≥3个

基坑监测应急

主体结构工程

钢筋混凝土工程技术

模板工程

模板特性

木模板-复杂、异型、冬期、浪费资源

组合钢-周转高、通用强、接缝多严密差

大模板-整理好、抗震好、无缝、重

设计原则

安全（钢强稳）、实用、经济

模板安装

立柱不得混用、5m以上钢柱

尺寸位置准确，接缝不漏浆、木模先湿润（但不得有积水）、涂刷隔离剂（不得污染钢筋和混凝土接茬处）

4m及以上起拱1-3‰，后浇带独立设

模板拆除

条件：申请、同条件达到要求强度、项目技术负责人批准

顺序：按设计规定差；设计无规定先支后拆，先拆非承重，自上而下

2m快拆-50%，8m-75%，＞8m/悬臂-100%

钢筋工程

配料

直钢筋=构件长度-保护层厚度+弯钩增加长度、弯起钢筋=直段钢筋+斜段钢筋-弯曲调整+弯钩增加、箍筋=箍筋周长+箍筋调整

代换

原则等强度-强度；等面积-最小配筋率/同钢号钢筋设计单位同意办理设计变更文件

连接

焊接：不宜动荷载、电渣焊（竖/斜）

机械：可以动力，剥肋滚压最常用

绑扎：不宜用拉25压28；轴心受拉均不得绑扎连接

位置：受力小，一个头，接头末端至钢筋弯起点≥10倍d，力学性能检验

加工

调直：冷拉率：HRB带肋1% / HPB光圆4%

除锈：冷拉或者调直，喷砂机酸手

下料切断：不得有马蹄形或弯起

弯曲：不加热，不反复弯折

安装

梁板上接头跨中1/3，下梁端1/3；板、次梁、主梁顺序

高梁先绑后模，低梁帮后落位

板绑扎八字扣，双向主筋满扎，设钢筋撑脚

混凝土工程

原材料

砂：含泥量3%，泥块 1% 石：含泥量4% /泥块0.5% 外加剂：不得用尿素、氨类

搅拌运输

二次搅拌，初凝前浇完那，坍落度损失-同配比，减水剂

泵送砼

特点：场地平整、坚实、具有重车行走的条件、尽可能靠近浇筑地点，有远及近浇筑、泵管支架固定

砼浇筑

防烂根停止振捣浇筑顺序

后浇带

28d，钢筋防锈阻锈，微膨胀、高一级，养护14d（防水后浇带养护28d）

养护

洒水/覆盖/养护剂、终凝前（8-12h））

大体积

温控：入模30°，最大温升值50度，里表25°；表气20，降温2℃/d

浇筑：低处沿长边、变形缝/后浇带/跳仓法，养护14d

砌体结构

砖砌体

砂浆：重量计算、投料完算，随拌随用3h，最高气温＞30℃，2h用完

含水率：烧结砖1-2d浇水，混凝土/混凝土实心砖不浇水，但天气炎热，喷水湿润

方法：三一砌筑，铺浆长度≤750mm，气温超30℃≤500

形式：240厚承重墙顶部整砖丁砌

要求：灰缝10mm，+-2mm；洞口侧边离交接处墙面≥500mm，洞口净宽≤1m，宽度超300mm设钢筋混凝土过梁，每日砌筑高度1.5m

其他：砖柱不能包心砌、多孔砖孔洞垂直受压面砌筑，半盲孔多孔底面朝上砌筑

小切块

龄期：28d

浇水：普通不浇，轻骨料浇，雨天及浮水不得施工

砌筑：对孔，错峰（单排1/2、多排1/3且≥90mm）反砌

底层室内地面以下，采用灌孔：C20（Cb20）混凝土灌实孔洞

填充墙

部分：堆放2m高防雨淋，混凝土砌块无有效措施不用振动、潮下、腐蚀、高温

坎台：现浇150mm混凝土坎台，顶部14d斜砌

钢结构工程

连接焊接：持证、工艺评定试验情形焊缝缺陷

子主题 1

分类：六角，双头，地脚/摩擦（广泛），张拉，承压

摩擦面处理：喷砂，酸洗，砂轮，人工

扩孔：自由穿不强行，严禁气割扩孔，设计同意，1.2倍

复用：高强超拧废弃要换新

紧固：外露2-3扣丝，严禁火焰或者切割梅花头

连接副：六角-1栓1母2垫；扭剪-1栓1母1垫

顺序：初复终24h，刚度大-约束小，中央-四周；先栓后

子主题 9

防水与保温工程

装饰装修工程

季节性施工

技术：灰缝饱满度砌筑顺序

建筑工程项目施工管理

施工招投标管理

施工合同管理

施工组织设计

施工现场管理

施工进度管理

施工质量管理

施工安全管理

造价与成本管理

工程验收管理

施工相关法规及标准

建筑工程相关法规

建筑工程标准
