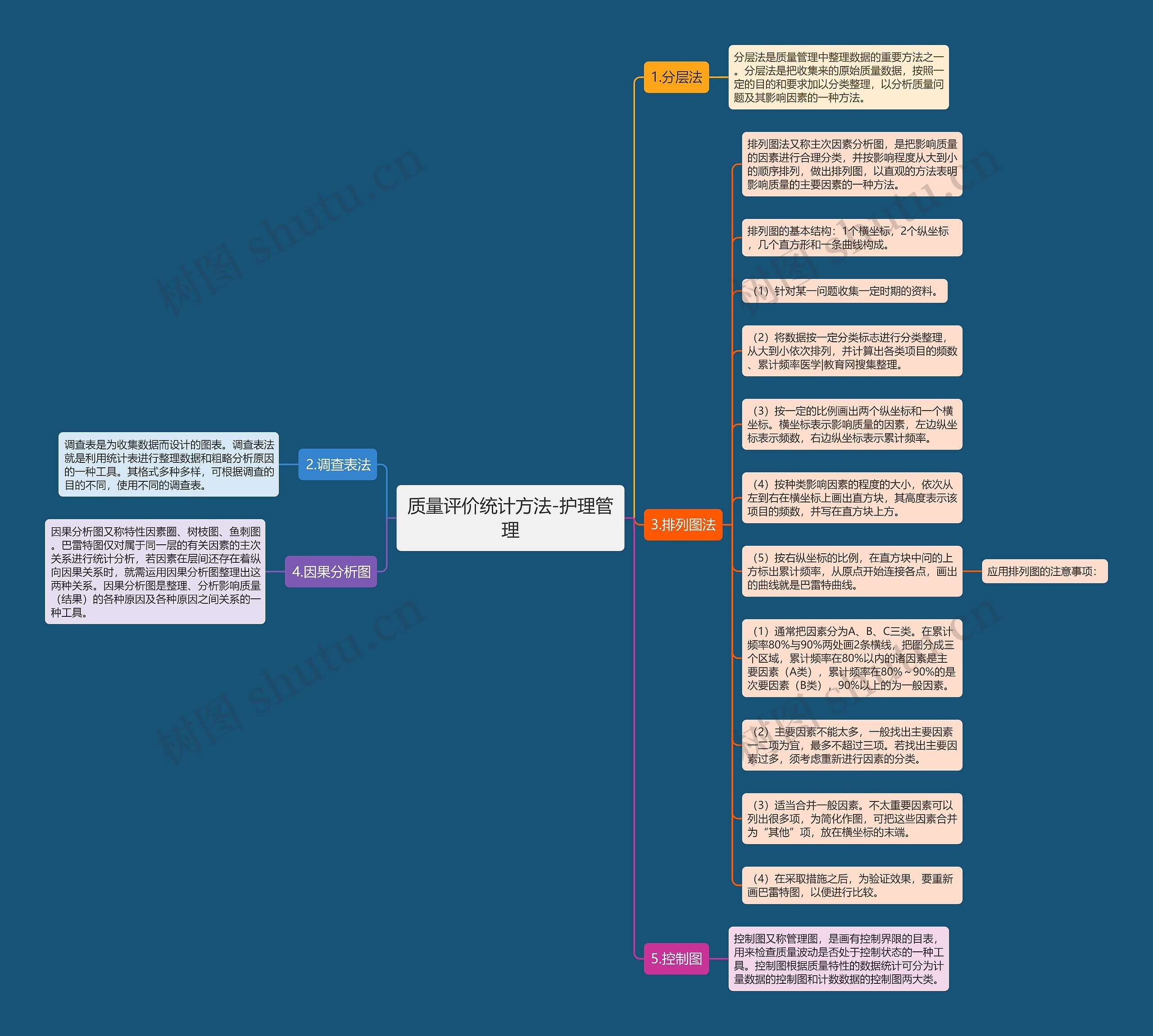

排列图法又称主次因素分析图,是把影响质量的因素进行合理分类,并按影响程度从大到小的顺序排列,做出排列图,以直观的方法表明影响质量的主要因素的一种方法。
排列图的基本结构:1个横坐标,2个纵坐标,几个直方形和一条曲线构成。
(2)将数据按一定分类标志进行分类整理,从大到小依次排列,并计算出各类项目的频数、累计频率医学|教育网搜集整理。
(3)按一定的比例画出两个纵坐标和一个横坐标。横坐标表示影响质量的因素,左边纵坐标表示频数,右边纵坐标表示累计频率。
(4)按种类影响因素的程度的大小,依次从左到右在横坐标上画出直方块,其高度表示该项目的频数,并写在直方块上方。
(5)按右纵坐标的比例,在直方块中问的上方标出累计频率,从原点开始连接各点,画出的曲线就是巴雷特曲线。
(1)通常把因素分为A、B、C三类。在累计频率80%与90%两处画2条横线,把图分成三个区域,累计频率在80%以内的诸因素是主要因素(A类),累计频率在80%~90%的是次要因素(B类),90%以上的为一般因素。
(2)主要因素不能太多,一般找出主要因素一二项为宜,最多不超过三项。若找出主要因素过多,须考虑重新进行因素的分类。
(3)适当合并一般因素。不太重要因素可以列出很多项,为简化作图,可把这些因素合并为“其他”项,放在横坐标的末端。
(4)在采取措施之后,为验证效果,要重新画巴雷特图,以便进行比较。
