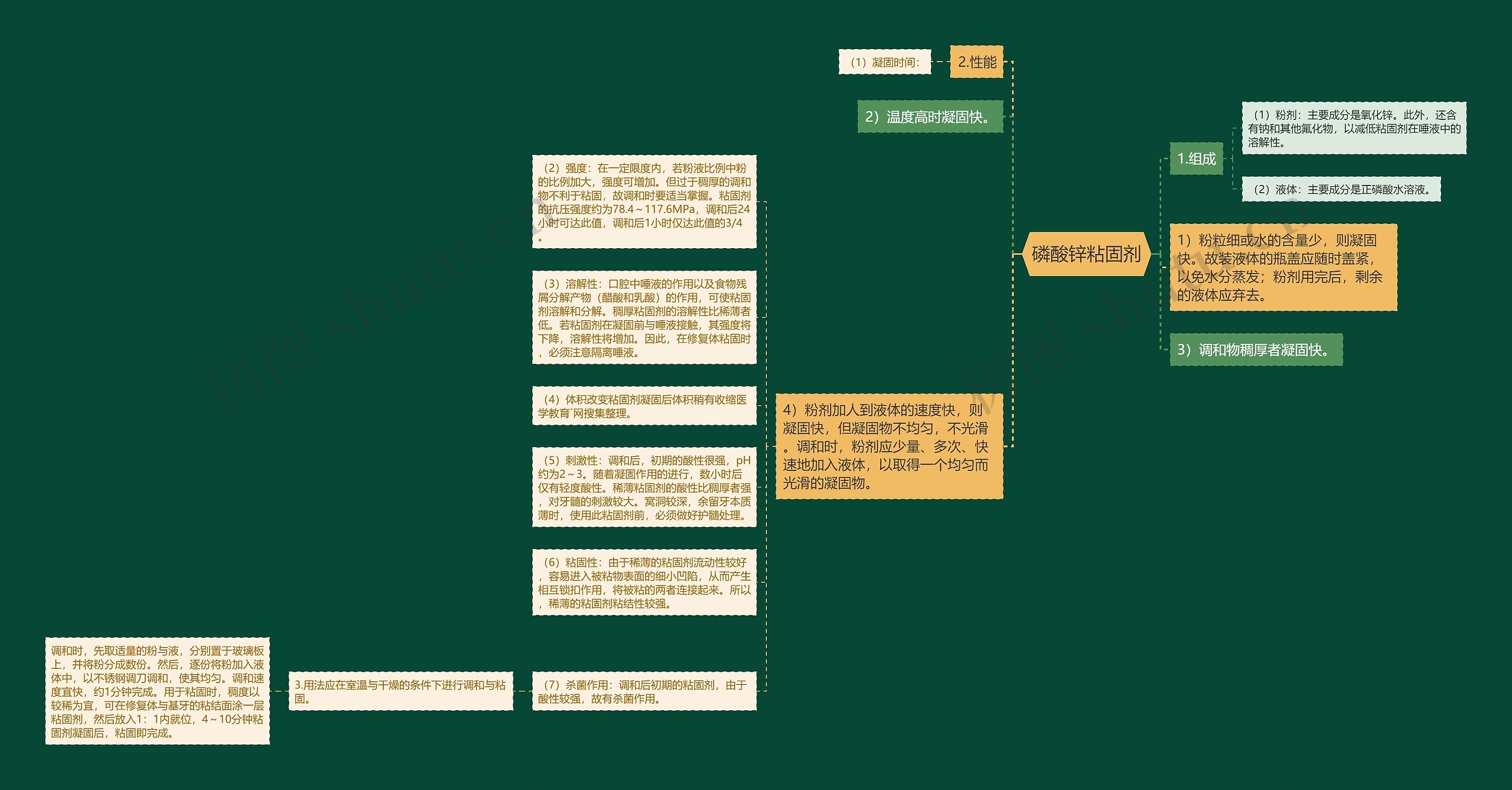

（2）强度：在一定限度内，若粉液比例中粉的比例加大，强度可增加。但过于稠厚的调和物不利于粘固，故调和时要适当掌握。粘固剂的抗压强度约为78.4～117.6MPa，调和后24小时可达此值，调和后1小时仅达此值的3/4。
（3）溶解性：口腔中唾液的作用以及食物残屑分解产物（醋酸和乳酸）的作用，可使粘固剂溶解和分解。稠厚粘固剂的溶解性比稀薄者低。若粘固剂在凝固前与唾液接触，其强度将下降，溶解性将增加。因此，在修复体粘固时，必须注意隔离唾液。
（4）体积改变粘固剂凝固后体积稍有收缩医学教育`网搜集整理。
（5）刺激性：调和后，初期的酸性很强，pH约为2～3。随着凝固作用的进行，数小时后仅有轻度酸性。稀薄粘固剂的酸性比稠厚者强，对牙髓的刺激较大。窝洞较深，余留牙本质薄时，使用此粘固剂前，必须做好护髓处理。
（6）粘固性：由于稀薄的粘固剂流动性较好，容易进入被粘物表面的细小凹陷，从而产生相互锁扣作用，将被粘的两者连接起来。所以，稀薄的粘固剂粘结性较强。
（7）杀菌作用：调和后初期的粘固剂，由于酸性较强，故有杀菌作用。
3.用法应在室温与干燥的条件下进行调和与粘固。
调和时，先取适量的粉与液，分别置于玻璃板上，并将粉分成数份。然后，逐份将粉加入液体中，以不锈钢调刀调和，使其均匀。调和速度宜快，约1分钟完成。用于粘固时，稠度以较稀为宜，可在修复体与基牙的粘结面涂一层粘固剂，然后放入1：1内就位，4～10分钟粘固剂凝固后，粘固即完成。
