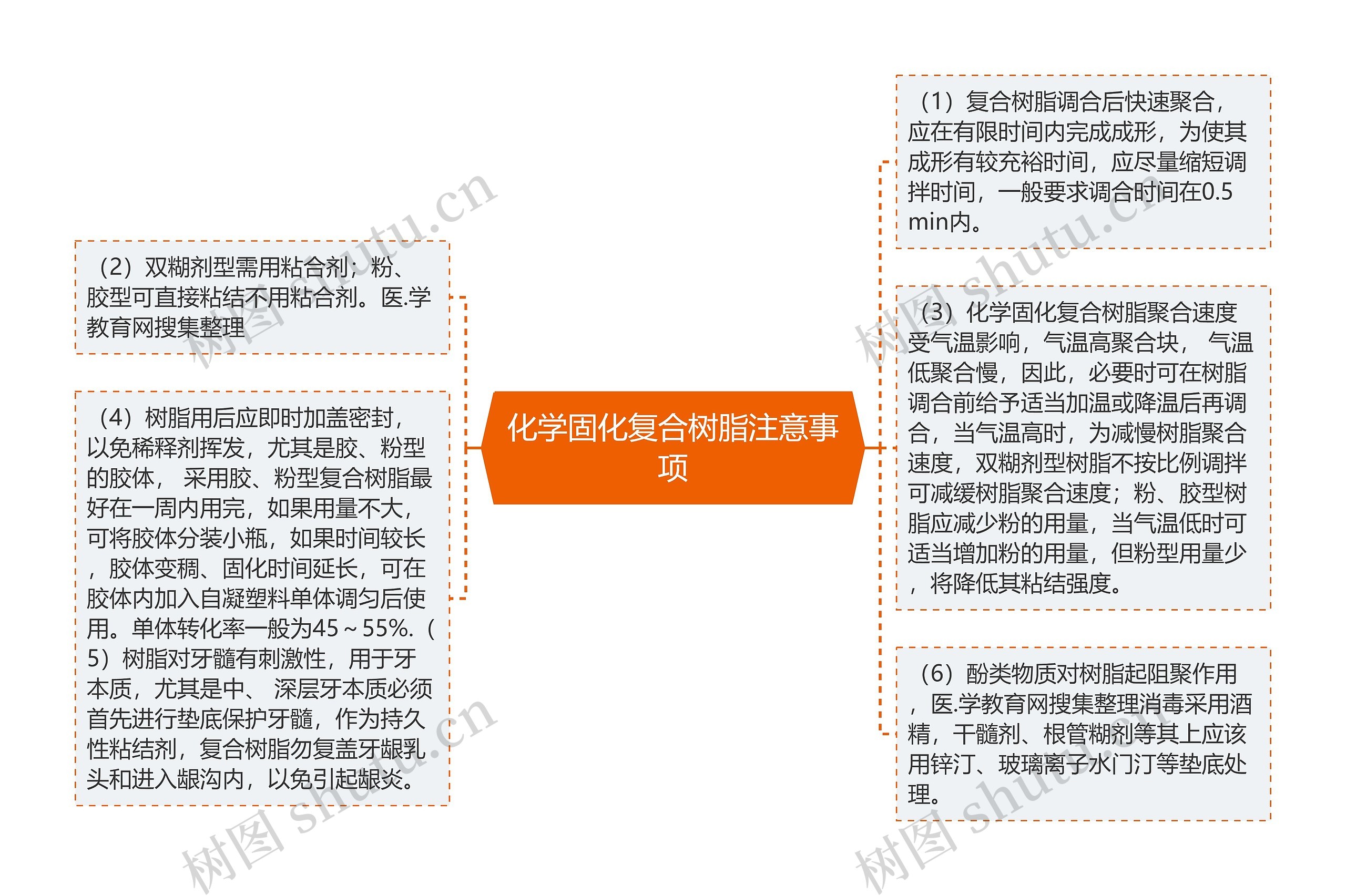

（1）复合树脂调合后快速聚合，应在有限时间内完成成形，为使其成形有较充裕时间，应尽量缩短调拌时间，一般要求调合时间在0.5 min内。
（2）双糊剂型需用粘合剂；粉、胶型可直接粘结不用粘合剂。医.学教育网搜集整理
（3）化学固化复合树脂聚合速度受气温影响，气温高聚合块， 气温低聚合慢，因此，必要时可在树脂调合前给予适当加温或降温后再调合，当气温高时，为减慢树脂聚合速度，双糊剂型树脂不按比例调拌可减缓树脂聚合速度；粉、胶型树脂应减少粉的用量，当气温低时可适当增加粉的用量，但粉型用量少，将降低其粘结强度。
（4）树脂用后应即时加盖密封，以免稀释剂挥发，尤其是胶、粉型的胶体， 采用胶、粉型复合树脂最好在一周内用完，如果用量不大，可将胶体分装小瓶，如果时间较长，胶体变稠、固化时间延长，可在胶体内加入自凝塑料单体调匀后使用。单体转化率一般为45～55%.（5）树脂对牙髓有刺激性，用于牙本质，尤其是中、 深层牙本质必须首先进行垫底保护牙髓，作为持久性粘结剂，复合树脂勿复盖牙龈乳头和进入龈沟内，以免引起龈炎。
（6）酚类物质对树脂起阻聚作用，医.学教育网搜集整理消毒采用酒精，干髓剂、根管糊剂等其上应该用锌汀、玻璃离子水门汀等垫底处理。
