电学是高考物理考试中必考的内容，有哪些知识点需要我们了解?下面是树图网给大家带来的高考物理电学知识点，希望对你有帮助。

树图思维导图提供《高考物理电学知识点总结》在线思维导图免费制作，点击“编辑”按钮，可对《高考物理电学知识点总结》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d5188aa5259decd51cf74430d4679f73

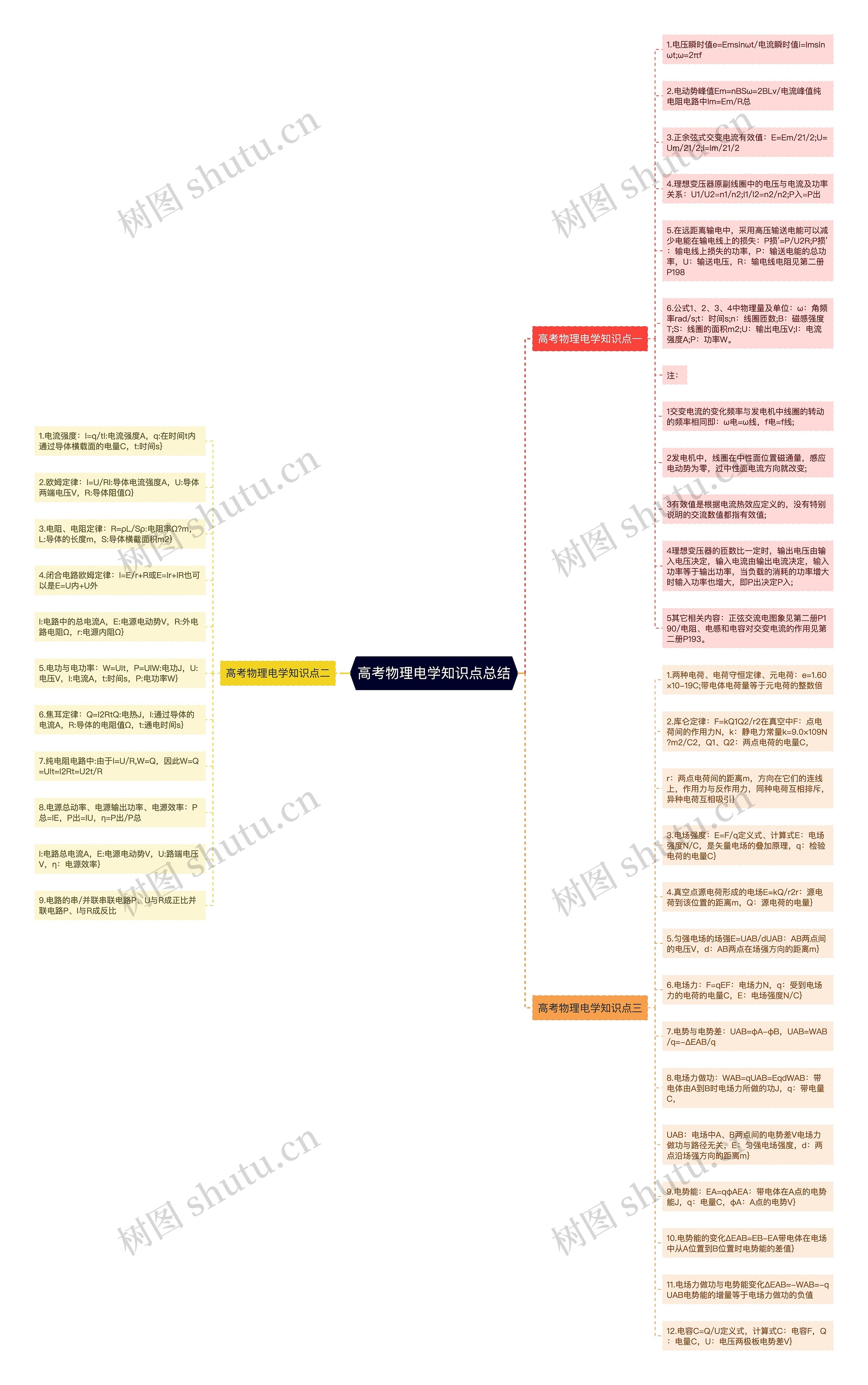

思维导图大纲

高考物理电学知识点一

1.电压瞬时值e=Emsinωt/电流瞬时值i=Imsinωt;ω=2πf

2.电动势峰值Em=nBSω=2BLv/电流峰值纯电阻电路中Im=Em/R总

3.正余弦式交变电流有效值：E=Em/21/2;U=Um/21/2;I=Im/21/2

4.理想变压器原副线圈中的电压与电流及功率关系：U1/U2=n1/n2;I1/I2=n2/n2;P入=P出

5.在远距离输电中，采用高压输送电能可以减少电能在输电线上的损失：P损′=P/U2R;P损′：输电线上损失的功率，P：输送电能的总功率，U：输送电压，R：输电线电阻见第二册P198

6.公式1、2、3、4中物理量及单位：ω：角频率rad/s;t：时间s;n：线圈匝数;B：磁感强度T;S：线圈的面积m2;U：输出电压V;I：电流强度A;P：功率W。

注：

1交变电流的变化频率与发电机中线圈的转动的频率相同即：ω电=ω线，f电=f线;

2发电机中，线圈在中性面位置磁通量，感应电动势为零，过中性面电流方向就改变;

3有效值是根据电流热效应定义的，没有特别说明的交流数值都指有效值;

4理想变压器的匝数比一定时，输出电压由输入电压决定，输入电流由输出电流决定，输入功率等于输出功率，当负载的消耗的功率增大时输入功率也增大，即P出决定P入;

5其它相关内容：正弦交流电图象见第二册P190/电阻、电感和电容对交变电流的作用见第二册P193。

高考物理电学知识点二

1.电流强度：I=q/tI:电流强度A，q:在时间t内通过导体横载面的电量C，t:时间s｝

2.欧姆定律：I=U/RI:导体电流强度A，U:导体两端电压V，R:导体阻值Ω｝

3.电阻、电阻定律：R=ρL/Sρ:电阻率Ω?m，L:导体的长度m，S:导体横截面积m2｝

4.闭合电路欧姆定律：I=E/r+R或E=Ir+IR也可以是E=U内+U外

I:电路中的总电流A，E:电源电动势V，R:外电路电阻Ω，r:电源内阻Ω｝

5.电功与电功率：W=UIt，P=UIW:电功J，U:电压V，I:电流A，t:时间s，P:电功率W｝

6.焦耳定律：Q=I2RtQ:电热J，I:通过导体的电流A，R:导体的电阻值Ω，t:通电时间s｝

7.纯电阻电路中:由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R

8.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总

I:电路总电流A，E:电源电动势V，U:路端电压V，η：电源效率｝

9.电路的串/并联串联电路P、U与R成正比并联电路P、I与R成反比

高考物理电学知识点三

1.两种电荷、电荷守恒定律、元电荷：e=1.60×10-19C;带电体电荷量等于元电荷的整数倍

2.库仑定律：F=kQ1Q2/r2在真空中F：点电荷间的作用力N，k：静电力常量k=9.0×109N?m2/C2，Q1、Q2：两点电荷的电量C，

r：两点电荷间的距离m，方向在它们的连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引｝

3.电场强度：E=F/q定义式、计算式E：电场强度N/C，是矢量电场的叠加原理，q：检验电荷的电量C｝

4.真空点源电荷形成的电场E=kQ/r2r：源电荷到该位置的距离m，Q：源电荷的电量｝

5.匀强电场的场强E=UAB/dUAB：AB两点间的电压V，d：AB两点在场强方向的距离m｝

6.电场力：F=qEF：电场力N，q：受到电场力的电荷的电量C，E：电场强度N/C｝

7.电势与电势差：UAB=φA-φB，UAB=WAB/q=-ΔEAB/q

8.电场力做功：WAB=qUAB=EqdWAB：带电体由A到B时电场力所做的功J，q：带电量C，

UAB：电场中A、B两点间的电势差V电场力做功与路径无关，E：匀强电场强度，d：两点沿场强方向的距离m｝

9.电势能：EA=qφAEA：带电体在A点的电势能J，q：电量C，φA：A点的电势V｝

10.电势能的变化ΔEAB=EB-EA带电体在电场中从A位置到B位置时电势能的差值｝

11.电场力做功与电势能变化ΔEAB=-WAB=-qUAB电势能的增量等于电场力做功的负值

12.电容C=Q/U定义式，计算式C：电容F，Q：电量C，U：电压两极板电势差V｝
