在高二的学习中，学生会学习到很多的知识点，下面树图网将为大家带来高二物理中磁场的公式的介绍，希望能够帮助到大家。

树图思维导图提供《高二物理的磁场公式详细介绍》在线思维导图免费制作，点击“编辑”按钮，可对《高二物理的磁场公式详细介绍》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8ec241c565421b7e709aa96e7695879e

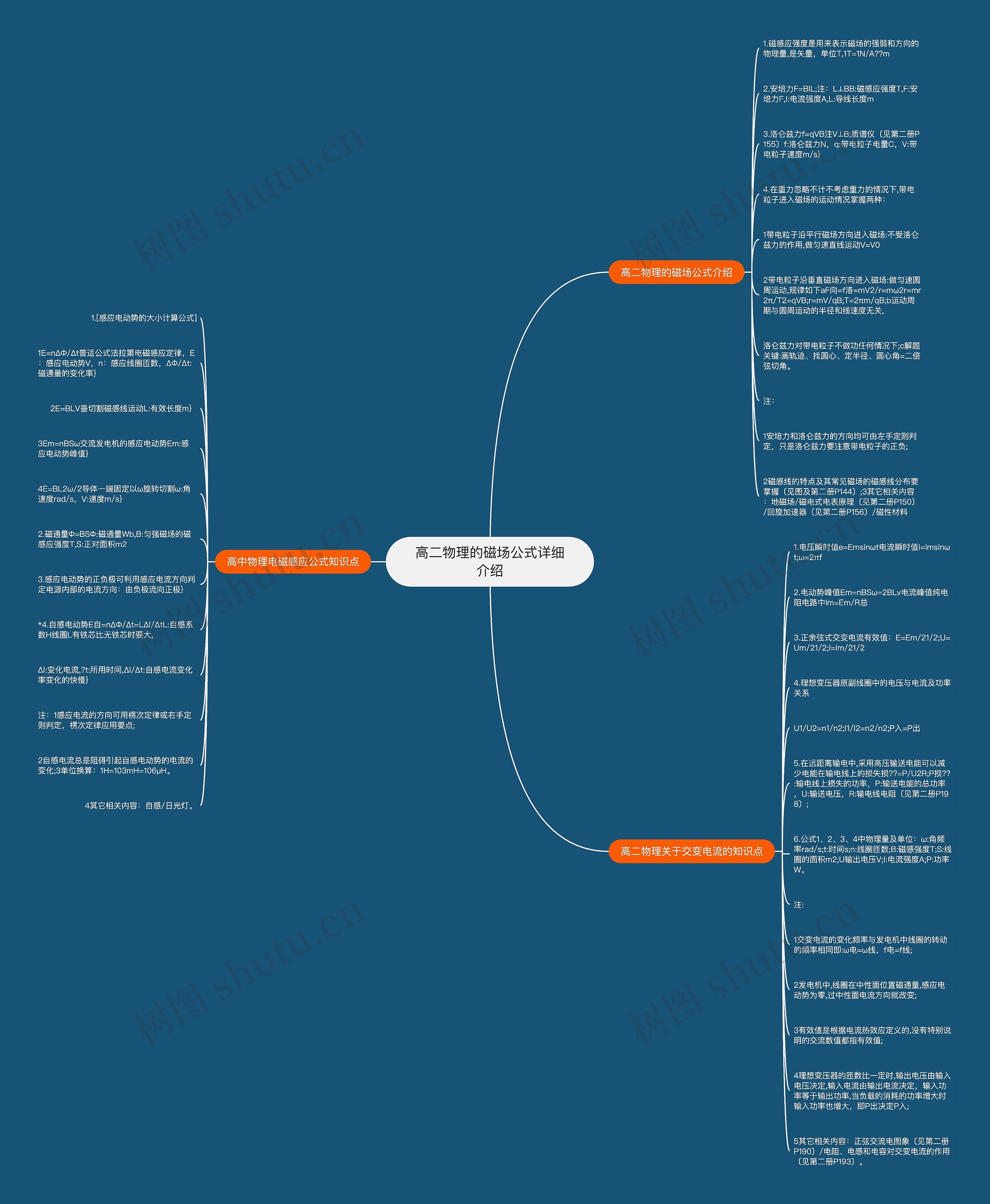

思维导图大纲

高二物理的磁场公式介绍

1.磁感应强度是用来表示磁场的强弱和方向的物理量,是矢量，单位T,1T=1N/A??m

2.安培力F=BIL;注：L⊥BB:磁感应强度T,F:安培力F,I:电流强度A,L:导线长度m

3.洛仑兹力f=qVB注V⊥B;质谱仪〔见第二册P155〕f:洛仑兹力N，q:带电粒子电量C，V:带电粒子速度m/s｝

4.在重力忽略不计不考虑重力的情况下,带电粒子进入磁场的运动情况掌握两种：

1带电粒子沿平行磁场方向进入磁场:不受洛仑兹力的作用,做匀速直线运动V=V0

2带电粒子沿垂直磁场方向进入磁场:做匀速圆周运动,规律如下aF向=f洛=mV2/r=mω2r=mr2π/T2=qVB;r=mV/qB;T=2πm/qB;b运动周期与圆周运动的半径和线速度无关,

洛仑兹力对带电粒子不做功任何情况下;c解题关键:画轨迹、找圆心、定半径、圆心角=二倍弦切角。

注：

1安培力和洛仑兹力的方向均可由左手定则判定，只是洛仑兹力要注意带电粒子的正负;

2磁感线的特点及其常见磁场的磁感线分布要掌握〔见图及第二册P144〕;3其它相关内容：地磁场/磁电式电表原理〔见第二册P150〕/回旋加速器〔见第二册P156〕/磁性材料

高中物理电磁感应公式知识点

1.[感应电动势的大小计算公式]

1E=nΔΦ/Δt普适公式法拉第电磁感应定律，E：感应电动势V，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝

2E=BLV垂切割磁感线运动L:有效长度m｝

3Em=nBSω交流发电机的感应电动势Em:感应电动势峰值｝

4E=BL2ω/2导体一端固定以ω旋转切割ω:角速度rad/s，V:速度m/s｝

2.磁通量Φ=BSΦ:磁通量Wb,B:匀强磁场的磁感应强度T,S:正对面积m2

3.感应电动势的正负极可利用感应电流方向判定电源内部的电流方向：由负极流向正极｝

*4.自感电动势E自=nΔΦ/Δt=LΔI/ΔtL:自感系数H线圈L有铁芯比无铁芯时要大,

ΔI:变化电流,?t:所用时间,ΔI/Δt:自感电流变化率变化的快慢｝

注：1感应电流的方向可用楞次定律或右手定则判定，楞次定律应用要点;

2自感电流总是阻碍引起自感电动势的电流的变化;3单位换算：1H=103mH=106μH。

4其它相关内容：自感/日光灯。

高二物理关于交变电流的知识点

1.电压瞬时值e=Emsinωt电流瞬时值i=Imsinωt;ω=2πf

2.电动势峰值Em=nBSω=2BLv电流峰值纯电阻电路中Im=Em/R总

3.正余弦式交变电流有效值：E=Em/21/2;U=Um/21/2;I=Im/21/2

4.理想变压器原副线圈中的电压与电流及功率关系

U1/U2=n1/n2;I1/I2=n2/n2;P入=P出

5.在远距离输电中,采用高压输送电能可以减少电能在输电线上的损失损??=P/U2R;P损??:输电线上损失的功率，P:输送电能的总功率，U:输送电压，R:输电线电阻〔见第二册P198〕;

6.公式1、2、3、4中物理量及单位：ω:角频率rad/s;t:时间s;n:线圈匝数;B:磁感强度T;S:线圈的面积m2;U输出电压V;I:电流强度A;P:功率W。

注:

1交变电流的变化频率与发电机中线圈的转动的频率相同即:ω电=ω线，f电=f线;

2发电机中,线圈在中性面位置磁通量,感应电动势为零,过中性面电流方向就改变;

3有效值是根据电流热效应定义的,没有特别说明的交流数值都指有效值;

4理想变压器的匝数比一定时,输出电压由输入电压决定,输入电流由输出电流决定，输入功率等于输出功率,当负载的消耗的功率增大时输入功率也增大，即P出决定P入;

5其它相关内容：正弦交流电图象〔见第二册P190〕/电阻、电感和电容对交变电流的作用〔见第二册P193〕。
