导语：在复习物理的过程中，我们要背诵一些重要的知识点。以下是树图网整理的人教版九年级物理上册考点【三篇】，希望对大家有帮助。

树图思维导图提供《人教版九年级物理上册考点【三篇】》在线思维导图免费制作，点击“编辑”按钮，可对《人教版九年级物理上册考点【三篇】》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：cbb581833782133b78058387fca08a90

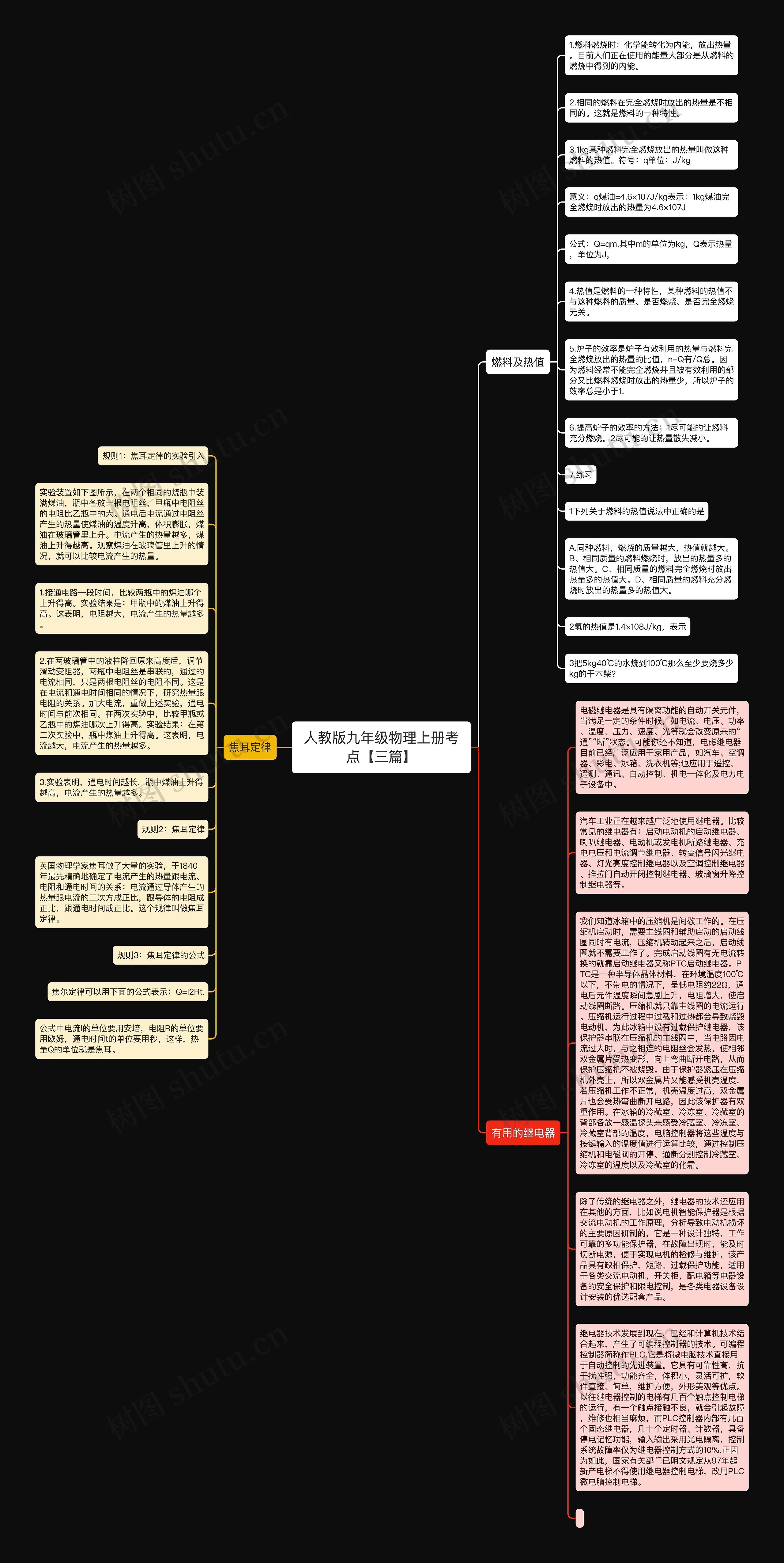

思维导图大纲

燃料及热值

1.燃料燃烧时：化学能转化为内能，放出热量。目前人们正在使用的能量大部分是从燃料的燃烧中得到的内能。

2.相同的燃料在完全燃烧时放出的热量是不相同的。这就是燃料的一种特性。

3.1kg某种燃料完全燃烧放出的热量叫做这种燃料的热值。符号：q单位：J/kg

意义：q煤油=4.6×107J/kg表示：1kg煤油完全燃烧时放出的热量为4.6×107J

公式：Q=qm.其中m的单位为kg，Q表示热量，单位为J，

4.热值是燃料的一种特性，某种燃料的热值不与这种燃料的质量、是否燃烧、是否完全燃烧无关。

5.炉子的效率是炉子有效利用的热量与燃料完全燃烧放出的热量的比值，n=Q有/Q总。因为燃料经常不能完全燃烧并且被有效利用的部分又比燃料燃烧时放出的热量少，所以炉子的效率总是小于1.

6.提高炉子的效率的方法：1尽可能的让燃料充分燃烧。2尽可能的让热量散失减小。

7.练习

1下列关于燃料的热值说法中正确的是

A.同种燃料，燃烧的质量越大，热值就越大。B、相同质量的燃料燃烧时，放出的热量多的热值大。C、相同质量的燃料完全燃烧时放出热量多的热值大。D、相同质量的燃料充分燃烧时放出的热量多的热值大。

2氢的热值是1.4×108J/kg，表示

3把5kg40℃的水烧到100℃那么至少要烧多少kg的干木柴?

焦耳定律

规则1：焦耳定律的实验引入

实验装置如下图所示，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的电阻比乙瓶中的大。通电后电流通过电阻丝产生的热量使煤油的温度升高，体积膨胀，煤油在玻璃管里上升。电流产生的热量越多，煤油上升得越高。观察煤油在玻璃管里上升的情况，就可以比较电流产生的热量。

1.接通电路一段时间，比较两瓶中的煤油哪个上升得高。实验结果是：甲瓶中的煤油上升得高。这表明，电阻越大，电流产生的热量越多。

2.在两玻璃管中的液柱降回原来高度后，调节滑动变阻器，两瓶中电阻丝是串联的，通过的电流相同，只是两根电阻丝的电阻不同。这是在电流和通电时间相同的情况下，研究热量跟电阻的关系。加大电流，重做上述实验，通电时间与前次相同。在两次实验中，比较甲瓶或乙瓶中的煤油哪次上升得高。实验结果：在第二次实验中，瓶中煤油上升得高。这表明，电流越大，电流产生的热量越多。

3.实验表明，通电时间越长，瓶中煤油上升得越高，电流产生的热量越多。

规则2：焦耳定律

英国物理学家焦耳做了大量的实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。这个规律叫做焦耳定律。

规则3：焦耳定律的公式

焦尔定律可以用下面的公式表示：Q=I2Rt.

公式中电流I的单位要用安培，电阻R的单位要用欧姆，通电时间t的单位要用秒，这样，热量Q的单位就是焦耳。

有用的继电器

电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。可能你还不知道，电磁继电器目前已经广泛应用于家用产品，如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。

汽车工业正在越来越广泛地使用继电器。比较常见的继电器有：启动电动机的启动继电器、喇叭继电器、电动机或发电机断路继电器、充电电压和电流调节继电器、转变信号闪光继电器、灯光亮度控制继电器以及空调控制继电器、推拉门自动开闭控制继电器、玻璃窗升降控制继电器等。

我们知道冰箱中的压缩机是间歇工作的。在压缩机启动时，需要主线圈和辅助启动的启动线圈同时有电流，压缩机转动起来之后，启动线圈就不需要工作了。完成启动线圈有无电流转换的就靠启动继电器又称PTC启动继电器。PTC是一种半导体晶体材料，在环境温度100℃以下，不带电的情况下，呈低电阻约22Ω，通电后元件温度瞬间急剧上升，电阻增大，使启动线圈断路。压缩机就只靠主线圈的电流运行。压缩机运行过程中过载和过热都会导致烧毁电动机，为此冰箱中设有过载保护继电器，该保护器串联在压缩机的主线圈中，当电路因电流过大时，与之相连的电阻丝会发热，使相邻双金属片受热变形，向上弯曲断开电路，从而保护压缩机不被烧毁。由于保护器紧压在压缩机外壳上，所以双金属片又能感受机壳温度，若压缩机工作不正常，机壳温度过高，双金属片也会受热弯曲断开电路，因此该保护器有双重作用。在冰箱的冷藏室、冷冻室、冷藏室的背部各放一感温探头来感受冷藏室、冷冻室、冷藏室背部的温度，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机和电磁阀的开停、通断分别控制冷藏室、冷冻室的温度以及冷藏室的化霜。

除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。

继电器技术发展到现在，已经和计算机技术结合起来，产生了可编程控制器的技术。可编程控制器简称作PLC.它是将微电脑技术直接用于自动控制的先进装置。它具有可靠性高，抗干扰性强，功能齐全，体积小，灵活可扩，软件直接、简单，维护方便，外形美观等优点。以往继电器控制的电梯有几百个触点控制电梯的运行，有一个触点接触不良，就会引起故障，维修也相当麻烦，而PLC控制器内部有几百个固态继电器，几十个定时器、计数器，具备停电记忆功能，输入输出采用光电隔离，控制系统故障率仅为继电器控制方式的10%.正因为如此，国家有关部门已明文规定从97年起新产电梯不得使用继电器控制电梯，改用PLC微电脑控制电梯。
