数据库系统的设计方法思维导图（二）

祭夏

2022-07-23

浏览量: 10

数据库系统的设计方法

思维导图（二）

考研

考证

计算机

数据库系统的设计方法基本介绍

树图思维导图提供《数据库系统的设计方法思维导图（二）》在线思维导图免费制作，点击“编辑”按钮，可对《数据库系统的设计方法思维导图（二）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：45c13c6300f7d92b7bd2020e5c27024c

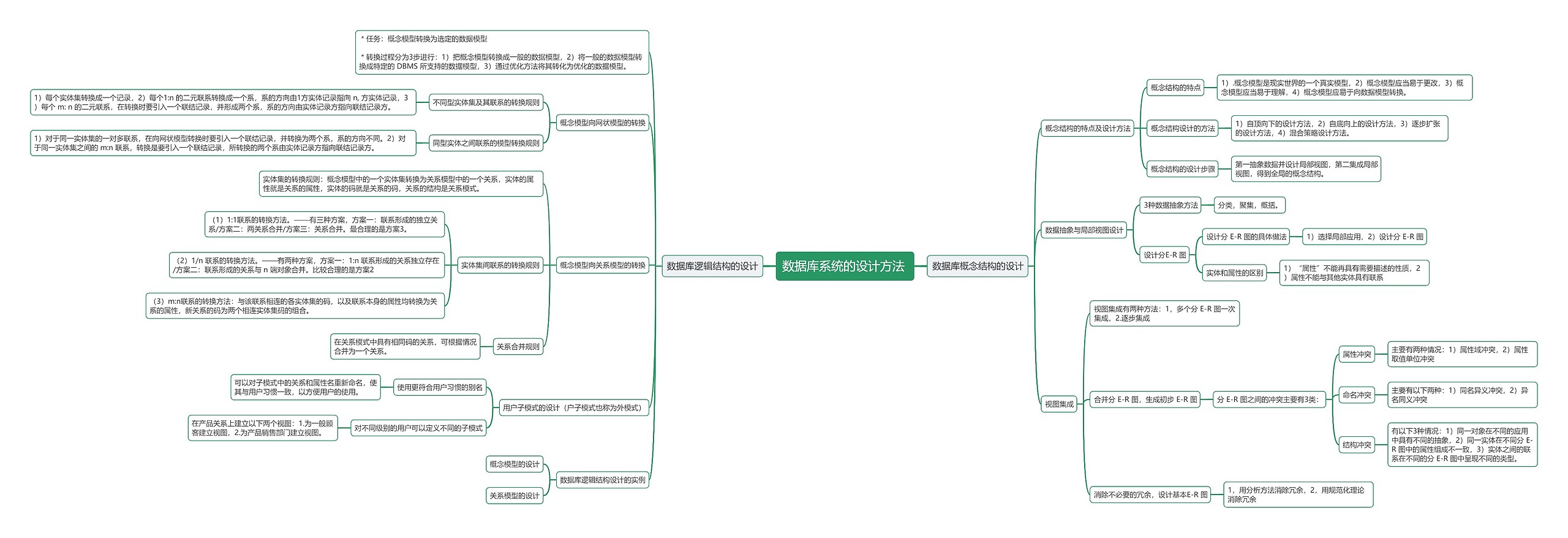

思维导图大纲

数据库逻辑结构的设计

＊任务：概念模型转换为选定的数据模型＊转换过程分为3步进行：1）把概念模型转换成一般的数据模型，2）将一般的数据模型转换成特定的 DBMS 所支持的数据模型，3）通过优化方法将其转化为优化的数据模型。

概念模型向网状模型的转换

不同型实体集及其联系的转换规则

1）每个实体集转换成一个记录，2）每个1:n 的二元联系转换成一个系，系的方向由1方实体记录指向 n, 方实体记录，3）每个 m: n 的二元联系，在转换时要引入一个联结记录，并形成两个系，系的方向由实体记录方指向联结记录方。

同型实体之间联系的模型转换规则

1）对于同一实体集的一对多联系，在向网状模型转换时要引入一个联结记录，并转换为两个系，系的方向不同。2）对于同一实体集之间的 m:n 联系，转换是要引入一个联结记录，所转换的两个系由实体记录方指向联结记录方。

概念模型向关系模型的转换

实体集的转换规则：概念模型中的一个实体集转换为关系模型中的一个关系，实体的属性就是关系的属性，实体的码就是关系的码，关系的结构是关系模式。

实体集间联系的转换规则

（1）1:1联系的转换方法。——有三种方案，方案一：联系形成的独立关系/方案二：两关系合并/方案三：关系合并。最合理的是方案3。

（2）1/n 联系的转换方法。——有两种方案，方案一：1:n 联系形成的关系独立存在/方案二：联系形成的关系与 n 端对象合并。比较合理的是方案2

（3）m:n联系的转换方法：与该联系相连的各实体集的码，以及联系本身的属性均转换为关系的属性，新关系的码为两个相连实体集码的组合。

关系合并规则

在关系模式中具有相同码的关系，可根据情况合并为一个关系。

用户子模式的设计（户子模式也称为外模式）

使用更符合用户习惯的别名

可以对子模式中的关系和属性名重新命名，使其与用户习惯一致，以方便用户的使用。

对不同级别的用户可以定义不同的子模式

在产品关系上建立以下两个视图：1.为一般顾客建立视图，2.为产品销售部门建立视图。

数据库逻辑结构设计的实例

概念模型的设计

关系模型的设计

数据库概念结构的设计

概念结构的特点及设计方法

概念结构的特点

1）.概念模型是现实世界的一个真实模型，2）概念模型应当易于更改，3）概念模型应当易于理解，4）概念模型应易于向数据模型转换。

概念结构设计的方法

1）自顶向下的设计方法，2）自底向上的设计方法，3）逐步扩张的设计方法，4）混合策略设计方法。

概念结构的设计步骤

第一抽象数据并设计局部视图，第二集成局部视图，得到全局的概念结构。

数据抽象与局部视图设计

3种数据抽象方法

分类，聚集，概括。

设计分E-R 图

设计分 E-R 图的具体做法

1）选择局部应用，2）设计分 E-R 图

实体和属性的区别

1）“属性”不能再具有需要描述的性质，2）属性不能与其他实体具有联系

视图集成

视图集成有两种方法：1，多个分 E-R 图一次集成，2.逐步集成

合并分 E-R 图，生成初步 E-R 图

分 E-R 图之间的冲突主要有3类：

属性冲突

主要有两种情况：1）属性域冲突，2）属性取值单位冲突

命名冲突

主要有以下两种：1）同名异义冲突，2）异名同义冲突

结构冲突

有以下3种情况：1）同一对象在不同的应用中具有不同的抽象，2）同一实体在不同分 E-R 图中的属性组成不一致，3）实体之间的联系在不同的分 E-R 图中呈现不同的类型。

消除不必要的冗余，设计基本E-R 图

1，用分析方法消除冗余，2，用规范化理论消除冗余
